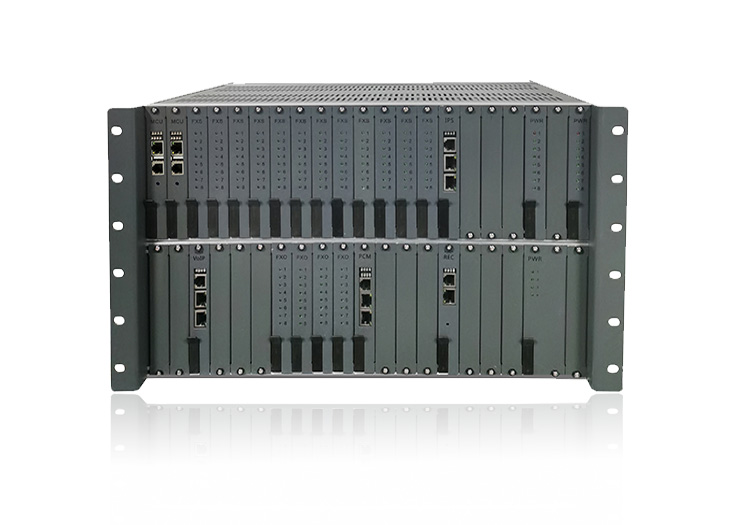

SPC8000-A6数字程控调度机

SPC8000-A6数字程控调度机是新一代融合通信调度产品，19寸6U标准机箱结构，采用了ARM核心、专用DSP数字信号处理芯片、FPGA大规模可编辑逻辑芯片，保证了指令处理速度更快，系统稳定性更强。支持双回路功能，有效的保障了通信的不间断性。可广泛应用于电力、煤矿、石化、铁路、银行学校、工矿企业、机关事业单位、酒店、写字楼、公安、及部队等等各种不同应用场景。

SPC8000-A6是一款智能单框式融合型通信调度设备，强大的集成模块化及功能型设计也使SPC8000-A6可支持更多类型的业务板卡：FXS、FXO、IPS、IPO、E1、EM、载波中继、磁石中继、REC录音板、HF集群网关板、AUD音频接口板、DMB广播系统板、ALM干接点报警板、RLD融合联动系统板，可满足用户各种各样的应用场景。

产品特色：

● 容量大，扩容性强：可由8路***扩展至256路混插(IPS/FXS/FXO等多业务板的总和)。

● 功能强大：采用ARM控制核心可更好的对各业务板卡进行集中管理，也保证了设备运行的稳定性。

● 集中网管：MCU、REC、IPS、E1等多种业务板卡都可通过RJ45线接入网络，方便用户通过WEB或客户端远程进行管理。

● 支持单元板故障检测并自动隔离。

● 强大的组网功能：提供 E1、环路中继、SIP中继、E&M中继、载波中继、磁石中继等接口，支持汇接功能。

● 强大的融合联动功能：支持语音，视频，广播系统，无线电台，遇险报警等多系统的联动。

● 支持全通道录音。支持不限数量调度台接入。

● 支持集团化组网，多级组网，多级调度管理。

● 模块化设计根据客户需求灵活配置整机容量，同时支持所有板卡可热插拔。

● MCU主控板、录音模块、一次电源箱及二次电源均支持冗余热备

● IPO板除中继功能外，还支持IP话机注册。

● 长距离用户板可接入远至10KM的终端。

● 抗雷击，过流过压保护，三级防雷能有效地保证设备在恶劣的环境下正常工作。

系统优势：

开放构架 自主可控

采用标准SIP协议，数字开放型构架扩展灵活，自主可控。

部署灵活

IP网络构架，支持跨网络、跨路由部署（局域网或互联网），只需有IP网络，包括有线和无线，均可完成部署。

高度融合 集中管控 ***协同

集成了语音通信功能、广播功能、行调合一、录音功能等功能模块。

定制化接口 灵活扩展

提供开放的SDK，便于系统后期新的业务功能开发，以及和第三方业务平台集成对接。

强大的调度整合能力

调度系统是基于TDM架构与IP网络融合而成，提供包括语音调度、视频联动调度、电话会议、短信通知、广播通知、集群对讲调度、瓦斯报警联动等多媒体调度业务的一体化解决方案，支持与第三方数据业务、安防报警、应急预案、GIS系统等对接开发，构成强大的多媒体通信平台。

标准IP组网

对内：系统内所有支持IP协议的通信设备或终端均可部署在IP网络和无线网络覆盖的任何区域。

对外：可通过IP协议可接入IMS平台，或通过IPO可连接他地的通信设备。IP协议支持系统集中式部署、分布式部署。

语音调度

通过调度台可对模拟/IP话机、手机、对讲机等各种类型的通信终端进行调度，提供单呼、群呼、轮呼、电话会议、强插、强拆、自动接听、监听、禁话、转接、点名、代答等功能。

视频调度

一键调度：可将网络摄像机或模拟摄像机与固话或手机等通信终端进行绑定，当调度台呼叫该终端时，系统会将其对应的监控视频调用至调度台，做到闻其声、见其人，实现音视频一体化指挥调度功能。

广播调度

支持播放语音通知、公共广播、喊话广播、TTS文字语音广播、等级广播、指令广播、定时广播、任务流程广播等功能。

遇到突发事件时，可人工一键（或自动）触发应急广播。同时支持视频联动。

可提前按照需求设置多套不同时段、不同区域、播放不同广播的定时广播方案。

领导或调度员可通过座机、手机或调度台等终端向广播系统进行喊话广播。支持多台多音源多MIC喊话并存。

短信调度

日常情况下调度员可通过调度台人工给相关人员的手机终端发布短信。突发情况下可按照预案设定的流程，调度系统将自动进行短信单发或群发。

集群调度

支持有线和无线的混合对讲组网。支持固话、手机等多种终端与对讲机通话。 支持拨号互通，一键呼叫对讲。支持各种型号和制式的对讲机车台、手台。支持对讲机呼叫广播系统，并触发预设广播语音。

报警调度

当检测到危险时，报警系统可自动将报警信号发至指挥调度平台（或人工一键报警），调度台将自动声光报警提醒相关人员，同时广播系统自动对相关区域进行危险广播警示。

预案调度

当系统收到求助报警或消防报警的信息后，启用预设的处理预案，如：自动拨打相关人员或上级领导的固话或手机；向相关人员发送提示短信；播放应急广播等。

GIS地理信息

利用GIS地理信息系统的定位功能，将各个信息终端位置标识出来，在调度台上可以一键呼叫点位上的通信终端，同时可调用点位绑定的视频监控。

行调合一

支持统一调度及分级调度。负责企业日常行政办公通信、日常生产调度、突发事件时的应急调度，及对各岗位通信终端的监控、调度。

分区管理

通过分区管理，调度台可以将终端按照区域进行分类，方便管理和控制，分区管理更具有灵活性，可以根据实际情况进行动态调整。

板卡类型丰富：

特殊功能板：REC录音板、HF集群网关板、AUD音频接口板、DMB广播系统板、ALM干接点报警板、RLD融合联动系统板……

中继板卡：FXO环路中继板、IPO中继板、PCM数字中继板、E/M中继板、载波中继板、磁石中继板……

用户板块：FXS模拟用户板、IPS用户板、LFXS长距离用户板、QFXS全呼用户板、AFXS长距离全呼用户板……

电话会议

支持临时召集、固定群组等多种方式发起会议。支持内线或外线IP话机、普通话机、对讲机、手机等各种终端同时会议。可发起不同级别的会议，调度台可一键会议。会议成员达128方，全双工发言数64方以上。

监听及录音

系统提供实时监听功能。同时可配置高性能录音板卡，支持对系统内所有通信终端进行实时录音，包括通话录音、会议录音、汇接录音等，录音支持通过录音软件或WEB查询、在线播放、下载等操作。

终端接入多样化

调度台、模拟/SIP/磁石电话、WIFI手机、IP/模拟摄像头、麦克风、耳麦、模拟/网络功放、网络音柱、扬声器、防爆话机、对讲机、SOS报警器、门禁等。

技术参数：

物理特性

机身类型 19英寸6U标准 机架型

容量配置 总容量≤256门，支持IP用户+模拟用户+环路中继+录音等

外形尺寸 431mm×338mm×264mm（宽深高，含把耳宽480mm）

功耗 ≤ 260W，实际按配置单元板数量计算

使用环境 温度0～36℃

相对湿度 0%~90%非冷凝

通讯端口 RJ45，10/100/1000M Base-T 自适应

业务端口 模拟端口、E1/T1端口、IP网络端口

模拟端口传输距离 根据线材质量，<10km

模拟端口防雷 防浪涌、过流、过压保护

电源 支持双电源同时供电

电源输入 AC220V±10% 50Hz±2Hz

DC48V

录音参数

存储 内置硬盘，支持2.5英寸各容量

每秒录音占用8K，1T可录音约3万小时

自动循环存储

系统 基于TI系列处理器自主开发的Linux系统

处理方式 纯数字信号,全通道录音

并发数 16路、32路

管理 客户端软件

支持10多种查询方式

支持文件的删除、下载、自动转存等操作

支持权限分配管理功能
