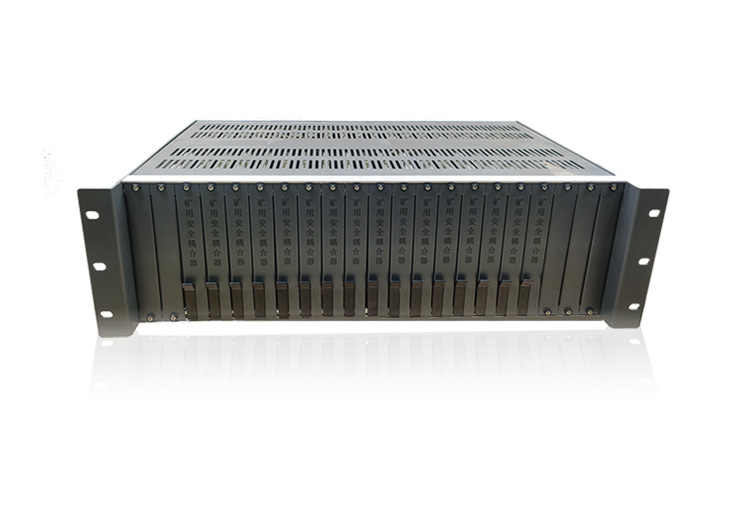

KTA152 矿用安全耦合器

KTA152矿用安全耦合器采用19英寸3U标准机箱，板卡式结构，可根据实际需要灵活配置板卡数量，各路耦合器相互独立，单路故障不影响其他路，单板故障不影响其他板。

矿用安全耦合器是将本质安全电话机发来的摘挂机信号、拨号脉冲信号、双音频信号、紧呼信号等转换成调度交换机能识别接受的信号。

将调度交换机发来的铃流信号、紧呼信号、催挂机信号等转换成本质安全电话机能接受的本质安全信号。

将调度交换机发来的馈电电压转换成符合本质安全电话机要求的馈电电压。 传递双向话音信号。实现调度交换机与本质安全电话机之间的各种检测信号的双向转换。

产品特色：

连线：配备专用线缆，连接调度机输出与耦合器非安输入，无需另打配线架

外观：19英寸3U标准机箱，板卡式设计，更换板卡无需调整连接线

防爆型式：地面输出本质安全型，防爆标志： [Ex ib]ⅠMb。

规格：单板4路无源耦合器，单框***为64路。

安全标志编号：MHC210057

防爆合格证号：CCCMT21.0060

外观尺寸：481mm（宽）×337mm(深)×133mm（高）

满配净重：8.6kg

技术参数：

环境条件

耦合器应能在下列条件下正常工作：

      a)环境温度：0℃～+40℃；

      b)平均相对湿度：≤90%（＋25℃）；

      c)大气压力：86kPa～106kPa；

      d)无显著振动和冲击的地方；

      e)地面无甲烷、煤尘等的安全场所。

耦合器应能承受的***恶劣的贮运条件应为：

     a)高温：+60℃；

     b)低温：-40℃；

     c)平均相对湿度：95%RH；

     d)振动：加速度20m/s2；

     e)冲击峰值加速度300m/s2。

用户线路条件

耦合器与井下电话机之间的***距离为10km（矿用电缆的型号与规格为：MHYAV，MHYBV，MHYA32.线径为0.8mm。）用户线路参数为：

     a)  导电线芯直流电阻：≤36.7Ω/km；

     b)  电容：≤0.06μF/km；

     c)  电感：≤800mH/km；

     d)  ***小绝缘电阻：15kΩ～20kΩ。

耦合器的输入输出参数

1、非本质安全输入参数

    a)  直流***输入电压：≤60V；

    b)  直流***输入电流：≤60mA；

    c)  铃流***输入电压：≤90V；

    d)  铃流***输入电流：≤90mA。

2、 本质安全端输出参数

    a)  直流***开路电压：≤60V；

    b)  直流***短路电流：≤34mA；

    c)  铃流***开路电压：≤60V；

    d)  铃流***短路电流：≤38mA。
