目前大部分广播厂家都已推出了基于TCP/IP协议的广播设备（简称IP广播设备，网络数字广播系统），配合自己的系统进行项目建设，也催生了广播市场的繁荣。 而绝大部分IP广播设备及系统都是基于自己的私有协议，不同品牌的终端和系统相互不兼容，导致市场方面属于各自圈地，占山为王的局面，市场扩张受阻。随着应急、指挥调度技术的快速发展，为了解决广播设备和系统的兼容，基于SIP协议的广播设备逐渐走进各种行业应用。由于基于SIP标准协议，设备得到广泛兼容，同时应用环境也慢慢延伸到各种广播市场。

设备组网图

广播网关直接连接音箱

音频广播网关在IP广播系统和数字网络广播系统的应用

● 音频广播网关 SIP广播适配器通过SIP账号注册到IPPBX或第三方SIP系统。

● 音频广播网关通过凤凰端接口(同时支持3.5mm音频输出接口)接入音响。

● 在IPPBX里面对音频广播网关 SIP账号建立广播组。

● 通过SIP电话机对广播组进行广播，音频广播网关将自动接听并向音响推送声音。

● 也可以通过IPPBX外线呼入，再对广播组进行广播。

广播网关连接功放

音频广播网关在IP广播系统和数字网络广播系统的应用

● 其它前置条件如上所述。

● 功放主机音频输出接口连接喇叭（不同功放主机喇叭接入数量不一样）。

● 通过SIP电话机对音频广播网关或广播组进行广播，音频广播网关将自动接听并向功放主机推送声音，功放主机再向各个喇叭推送音声。

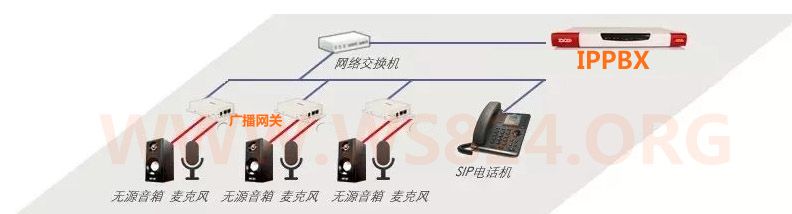

广播网关连接寻呼对讲

音频广播网关在IP广播系统和数字网络广播系统的应用

● 其它前置条件如上所述。

● 该功能仅IPPBX支持。

● IPPBX通过凤凰端接口接入音响。

● IPPBX通过3.5mm音频输入接口接入麦克风。

● 通过SIP电话机对IPPBX或广播组进行寻呼广播，被寻呼端用麦克风和主叫实现对讲。

广播网关物理连接示意图

音频广播网关在IP广播系统和数字网络广播系统的应用

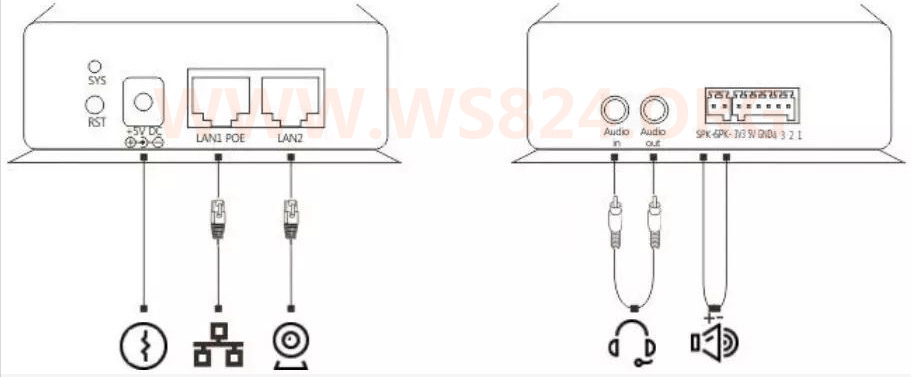

音频广播网关端口物理联接示意图一

音频广播网关在IP广播系统和数字网络广播系统的应用

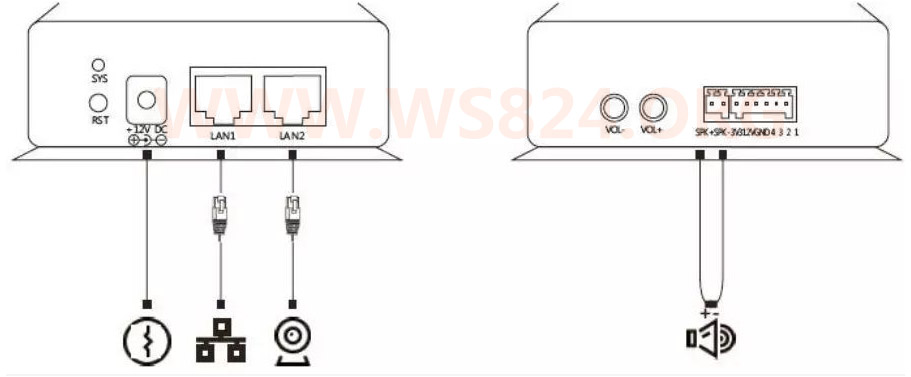

音频广播网关端口物理联接示意图二

音频广播网关应用领域

学校、车站、商厦等公共广播

指挥调度、应急广播

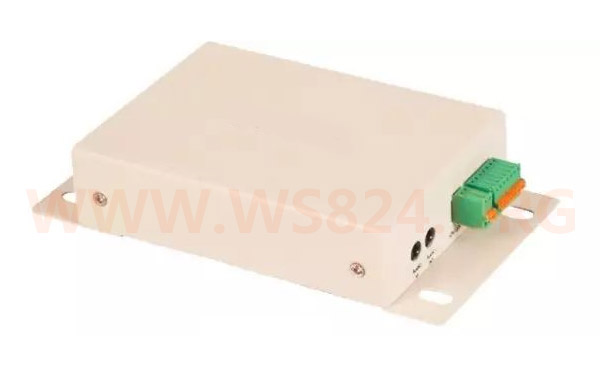

设备规格

音频广播网关产品规格

音频广播网关在IP广播系统和数字网络广播系统的应用

● 支持G.711,G.722,G.723,G.726,G.729音频编码

● 支持 SIP2.0（RFC3261）和其它相关的RFC协议

● 集成硬件回声消除模块

● 支持PoE以太网供电 (C20)

● 3.5mm音频输入、输出接口 x 2

● 音量增加、减小按键 (B20)

● 广播输出功率 3.5W (C20)、10W

● 扬声器阻抗 4Ω

● RJ45接口 x 10/100M

● GPIO：4个可配置输入输出接口

● 输入电源 5V/1A DC (C20); 5V/2A DC (B20)
