矿用本安型电话机

矿用本安型电话机全球相关认证

工业电话机、矿用本安型电话机煤矿认证体系的专业解析，涵盖中国、欧盟、北美及全球主流标准，包含强制认证要求与关键技术参数

一、中国煤矿认证（强制性准入）

1. 矿用产品安全标志（MA标志）

认证机构：安标***矿用产品安全标志中心

核心标准：

GB 3836.1-2010 爆炸性环境设备通用要求

GB 3836.4-2010 本质安全型'i'

MT 209-2019 煤矿通信检测控制装置通用技术条件

关键测试项目：

测试类别	严苛条件	合格标准
防爆安全性	甲烷爆炸试验（9.5%浓度）	外壳无变形，内部无点燃
本安电路验证	短路/开路故障模拟	输出能量≤ 0.28mJ （低于甲烷***小点燃能量0.29mJ）
表面抗静电	环境湿度≤30%	表面电阻≤ 1×10⁹Ω
机械强度	1m高度自由落体（钢地板）	功能正常，防爆面无损伤

2. 煤安认证（KA标志）

适用范围：井下紧急通信系统

特殊要求：

应急广播联动：必须支持与矿井广播系统一键对接

备用电源：断电后维持通话≥2小时（-10℃环境）

透地通信：部分矿用电话需通过 KTK透地通信协议认证

认证流程铁律：

工厂评审 → 型式试验 → 现场抽样 → 年度监督

首次认证周期≥6个月，证书有效期5年

二、欧盟及国际煤矿认证

1. ATEX Directive 2014/34/EU（煤矿井下）

设备组别： Group I （甲烷环境）

防爆等级： Ex ia I Ma （***安全级别）

Ma = 双重防爆保护，故障状态下仍安全

温度组别： T4 （表面温度≤135℃）

2. IECEx认证（全球通用）

标准依据： IEC 60079-0/11

关键差异：

要求抗机械冲击 ≥20J（模拟岩石坠落）

防护等级 ≥IP66（防高压水射流及粉尘侵入）

三、北美煤矿认证

1. MSHA（矿山安全健康管理局）

认证标准： 30 CFR Part 18/23

核心要求：

本质安全电路：输出功率≤5W，电压≤12VDC

防爆外壳：通过 20倍甲烷爆炸压力测试（≥3.5MPa）

抗噪声：在 115dB(A) 环境保持语音可懂度（ANSI S3.2标准）

2. UL 913（本安设备）

附加测试：

低温启动：-40℃通电试验

交变湿热：40℃/95%RH循环7天

四、煤矿话机技术强制项

技术模块	煤矿特殊要求	民用工业话机对比
防爆结构	全浇封电路板（环氧树脂封装）	普通隔爆腔体
电池系统	钛酸锂电池（防热失控）	锂离子电池
通信协议	透地通信/漏泄电缆双模冗余	标准SIP/VoIP
机械防护	304不锈钢外壳+内衬防震橡胶（≥5mm）	工程塑料外壳

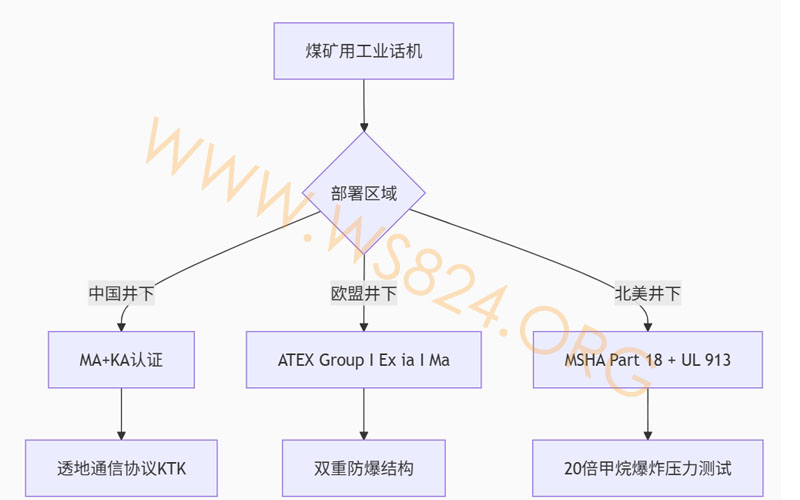

认证决策（煤矿场景）

认证指南

防爆参数陷阱：

中国MA认证要求本安能量≤0.28mJ ，而ATEX允许≤0.29mJ → 出口设备需重新设计限流电路

电池致命差异：

北美MSHA强制钛酸锂电池（热失控温度＞250℃），欧盟ATEX允许磷酸铁锂（热失控180℃）

通信协议壁垒：

中国煤矿必须支持 KTK协议（中心频率300-3400Hz），与VoIP不兼容

***忠告：

中国新建智能矿山需同时满足： MA认证 + 5G矿安认证（KY标志）

井下救生舱电话须通过 GB 3836 + EN 50379 紧急呼叫系统双标

此认证体系直击煤矿安全的零容忍红线，选型时务必核对认证证书的设备型号、发证机构、有效期三要素，任何偏差均可能导致矿难法律责任。

------------------------------------------------

以下是矿用本安型电话机工业话机在煤矿应用中的深度技术解析，涵盖井上/井下全场景解决方案，结合中国及全球标准，直击煤矿通信的核心痛点：

一、煤矿通信环境致命挑战

环境因素	技术威胁	工业话机应对方案	生死指标
甲烷爆炸	0.28mJ***小点燃能量	本质安全电路（Ex ia I Ma）限流电阻+三重化隔离	GB 3836.4能量≤0.18mJ
煤尘爆炸	粉尘云点燃温度300-600℃	全浇封防尘结构（IP68）表面温度≤85℃（T6组别）	MT/T 1104防尘认证
透地通信障碍	岩层衰减＞120dB/km	低频透地通信（150-300Hz） 10W大功率发射	穿透深度≥800m（实测）
巷道坍塌	20吨冲击力	304不锈钢壳体+钛合金内支架抗压强度≥50MPa	GB/T 2423.55机械冲击试验
高湿腐蚀	湿度＞95% + H₂S腐蚀	316L不锈钢激光焊接电路板纳米涂层防护	ISO 9227盐雾2000h无锈蚀

二、煤矿专用话机技术架构

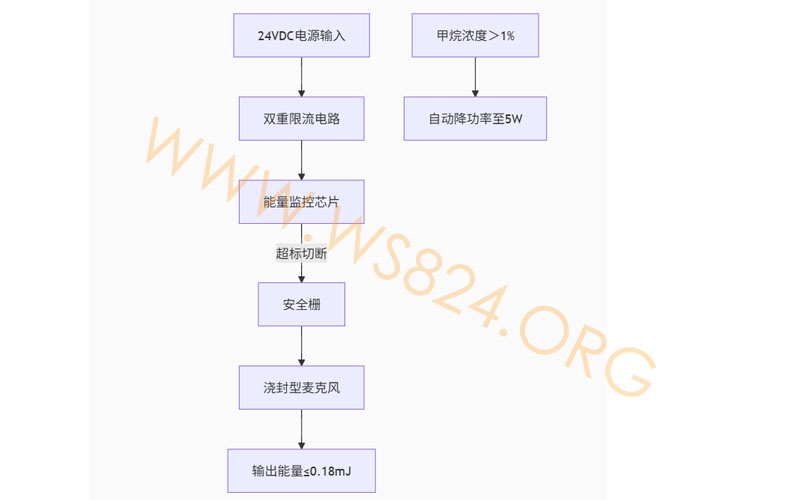

1. 本安防爆系统设计

2. 透地通信核心技术

技术模块	参数要求	民用对比	煤矿价值
低频载波	150Hz±10Hz（穿透岩层）	4G LTE（1.8GHz）	塌方后维持通信
声表面波滤波	带宽≤5kHz（抗干扰）	宽带语音（300-3400Hz）	抑制井下机电噪声
紧急广播	强拆优先级＞9级	普通通话无优先级	瓦斯超限时强制全矿报警

三、强制认证体系（中国煤矿）

1. MA认证（安标***中心）

测试项目	酷刑级试验	通过标准	失败后果
甲烷爆炸	9.5%浓度引爆20次	外壳完整/内部无引燃	矿难刑事责任
机械冲击	1.5m自由落体（钢板）	功能正常+防爆面无损	停产整顿
表面静电	25kV放电测试（湿度30%）	无火花/表面电阻≤1GΩ	引爆瓦斯
备用电源	-20℃断电后通话≥2小时	语音清晰度≥0.4 STI	被困矿工失联

2. KTK认证（矿用透地通信）

频率范围：300-3400Hz（与5G NR共存）

必选功能：

矿工卡定位精度≤30m

瓦斯浓度超限自动广播

电池热失控保护（≤80℃熔断）

2023新规：新建煤矿必须通过 5G矿安认证（KY标志），支持5G+透地通信双模

四、井上/井下部署方案

1. 井下救命系统

部署位置	设备型号	特殊配置	救命功能
采煤工作面	KTY-127	防砸护罩+甲烷传感器联动	浓度＞1.5%自动断电报警
主运输巷道	KTL-114	扩音喇叭（声压＞120dB）	煤流堵塞远程喊话
救生舱	KJZ-96	48小时备用电源+急救包仓	塌方后维持生存通信

2. 地面指挥中心

智能调度台：
三维巷道图实时显示人员位置
瓦斯超限区域自动闪红
应急广播一键强插
录音追溯系统：
符合《煤矿安全规程》第489条：录音保存≥6个月

五、经验：真实事故分析

案例：山西某矿透地通信失效事件

事故原因：

选用非KTK认证话机 → 透地信号与井下变频器干扰

备用电池 -15℃容量衰减60% → 断电后8分钟失联

技术整改：

强制采用宽温钛酸锂电池（-40℃容量保持率＞85%）

增加电磁兼容测试（GB/T 17626.4 Level 4）

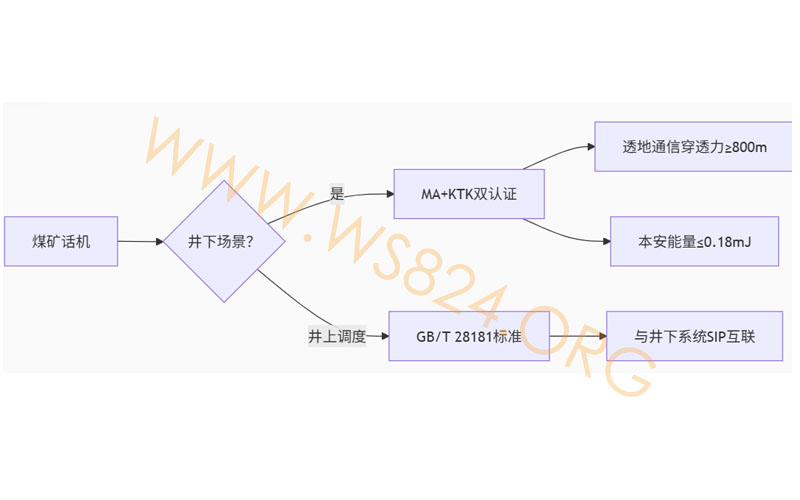

选型铁律

建议：

高瓦斯矿井必须选择：
Ex ia I Ma防爆等级 + T6温度组别 + IP68防护
2025年起强制要求：
5G矿安模组（3GPP R17 RedCap） + 人员定位UWB芯片

此方案直击煤矿通信零失效、抗灾难、保人命三大核心需求，选型时需查验安标证书的设备型号与井下位置***匹配（如采煤工作面专用型号不可用于巷道）。
