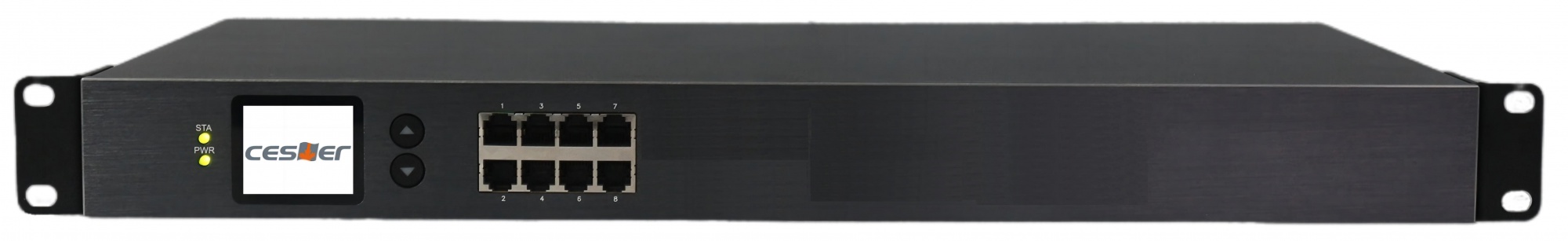

NSN9000i-S400 S500 S700

NSN9000i-S400 型IPPBX是深圳国威赛纳科技有限公司新一代中型融合通信系统。基于软交换机技术，采用标准1U机架式设计，集成8路模拟端口，支持***400SIP分机，支持通过网络组网扩容至数千分机规模的统一通信系统。既适用于大中型企业的单点办公通信，也能满足大型集团企业、政府机关等总部与分机机构多点组网需求。

支持多种强大语音功能，集成音视频电话、广播、传真、录音、移动办公等多重应用，满足企业的融合通信需求。并提供API接口可对接话务台软件、第三方计费软件。酒店管理软件等应用。满足企业办公、酒店、学校、医院、政府军队，能源电力等多行业通信需求。

国威赛纳NSN9000i-S400 IPPBX规格：

NSN9000i-S400(8FXO) 可接入8路模拟外线

NSN9000i-S400(8FXS) 可接入8路模拟分机

NSN9000i-S400(4FXO/4FXS) 可接入4路模拟外线+4路模拟分机

设备配置

国威赛纳NSN9000i-S400 IPPBX 参数：

NSN9000i-S400 型IPPBX LCD高清显示器：支持接口状态监控，并发数监控，IP地址查询。

网络接口：四个百兆网络接口，1*WAN,2*LAN,1*IMS

SD卡插槽：1个

USB接口：1个

模拟接口：8个，支持FXS/FXO选配，支持混合搭配

SIP分机数：***300个SIP账户

SIP中继数：30个

IPPBX通话并发数：30对

IVR：多层级语音导航支持

AutoCLIP智能路由：支持

语音会议：支持

录音：支持通话录音，可通过USB外接硬盘，内网PC共享文件夹存储

语音信箱：支持

群呼组和对讲：支持SIP分机(IP话机)

早叫功能：支持

传真：支持，T.30、T.38、透传

黑名单功能 ：支持

防火墙功能 ：支持

振铃组：支持

呼叫记录报表：支持

IMS中继：支持

多机组网：支持

热备功能：支持

工作电压：220VAC

设备功率：≤75W

设备环境V温度0~50℃，温度10%~90%(非冷凝)

形态：19英寸1U服务器

国威赛纳NSN9000i-S400 IPPBX 接口说明

国威赛纳NSN9000i-S400 IPPBX设备安装

S400为机架式设计，可装入标准19英寸机柜，可通过⑦电源输入口连接电源线接通电源。

S400 的⑤RJ11接口配置FXO口时，通过两芯电话线接入运营商PSTN网络。

S400 的⑤RJ11接口配置FXS口时，通过两芯电话线接对接模拟话机。

S400 的⑬WAN口通过网线接入内部局域网络。

WAN口登录管理页面

1. 通过网线连接设备的 WAN 口和公司内网，S400自动获取IP地址。

2. 通过LCD屏幕显示信息可以获取WAN口IP地址（通过模拟话机接入到任意 FXS 口上，拨打*158，也可以查询 WAN 口的 IP 地址）。

3. 公司内网的电脑打开浏览器（建议用google chrome），输入设备查询到的 IP 地址。

4. 输入用户名和密码，点击登录，进入管理页面。默认用户名 admin，默认密码 admin。

登录IPPBX网页

默认登录账号为 admin，默认登录密码为 admin。

NSN9000i-S500 型IPPBX是深圳国威赛纳科技有限公司新一代中型融合通信系统。基于软交换机技术，采用标准1U机架式设计，集成***48路模拟端口，支持***1000SIP分机，支持通过网络组网扩容至万门规模的统一通信系统。既适用于大中型企业的单点办公通信，也能满足大型集团企业、政府机关等总部与分机机构多点组网需求。

支持多种强大语音功能，集成音视频电话、广播、传真、录音、移动办公等多重应用，满足企业的融合通信需求。并提供API接口可对接话务台软件、第三方计费软件。酒店管理软件等应用。满足企业办公、酒店、学校、医院、政府军队，能源电力等多行业通信需求。

国威赛纳NSN9000i-S500设备配置

国威赛纳NSN9000i-S500  IPPBX 规格

NSN9000i-S500 服务器版本不集成模拟端口，可做双机热备

NSN9000i-S500(XFXS) 可接入X路模拟分机，X为16/24/32/40/48

NSN9000i-S500(XFXO) 可接入X路模拟外线，X为16/24/32/40/48

NSN9000i-S500(XFXO/YFXS) 可接入X路模拟分机，Y路模拟外线，X+Y

国威赛纳NSN9000i-S500 IPPBX 规格参数

硬件参数

规格尺寸：1U高金属机箱，可上标准机柜

网络接口：千兆网络口，多网络接口设计，需要有IMS中继专用接口，WAN口，LAN口。以实现与运营商IMS中继对接的同时，接入办公网络管理。

存储：除内置硬盘外，应当具备USB接口，可外接U盘或移动硬盘以存储留言或录音。

显示屏：主机设备应当具备显示屏，可不登录管理页面，直接在机器正面查询端口状态，设备负载，各网络口IP地址等信息。

模拟接口：主机自带模拟接口不得低于48路，且可根据实际需求，以8路为单位，任意组合搭配分机端口和模拟外线端口比例。

功能参数

SIP性能：***SIP账户数量不得低于1000，通话并发量不得低于100，***SIP中继数量不得低于80，支持与运营商IMS中继对接

双机热备：支持双机热备功能，当主设备宕机，可切换至备用设备工作，数据实时同步，保证通讯的稳定性。

AutoCLIP智能路由：要求内部分机呼出中继后，被叫的外部号码回呼改中继，系统应当将呼入的呼叫智能匹配，让之前主叫的内部分机响铃。

通话录音：可以对通话进行录音，录音可以通过外接U盘或移动硬盘存储，或通过Windows共享网盘存储。

语音信箱：支持内部分机接收语音留言，也可以将留言发送至指定的电子邮箱。

呼叫权限：支持对任意内部分机进行不同的呼叫权限设置，例如只能打市话，或国内长途，国际长途。

手机同振：支持内部分机与用户手机同振，以实现用户移动办公，避免外出漏接电话。

语音导航：支持自定义化的多层级语音导航。

广播功能：支持高清广播（自动或定时广播）。

软件对接：提供API接口，可对接计费软件，话务台软件，第三方酒店管理软件等。

网络接口:1*WAN,2*LAN,1*IMS

SD 卡插槽:1个

USB接口:1个

模拟接口:16/32个，FXS或FXO

SIP 分机数：*** 1000个 SIP 账户

SIP 中继数：100个

IPPBX 通话并发数：100 对

IVR：多层级语音导航支持

AutoCLIP 智能路由：支持

语音会议：支持

录音：支持通话录音，可通过 SD卡，USB外接硬盘，内网PC共享文件夹存储

语音信箱：支持

群呼组和对讲：支持 SIP 分机(IP 话机)

早叫功能：支持

传真：支持，T.30、T.38、透传

黑名单功能：支持

防火墙功能：支持

振仏铃组：支持

呼叫记录报表：支持

IMS 中继：支持

多机组网：支持

热备功能：支持

工作电压：220VAC

设备功率：≤75W

设备环境：温度 0~50℃，温度 10%~90%(非冷凝)

形态：19英寸 1U 服务器

国威赛纳NSN9000i-S500  IPPBX功能说明

NSN9000i-S500 系列配备高达48个模拟端口和 4 个以太网接口，与 VoIP 中继和现有的 PSTN 进行无缝 连接。此外，NSN9000i-S500 支持一系列编码和信令协议，包括 G711 (alaw/ulaw), G722, OPUS, G726, G729, GSM, iLBC, H264, VP8。

NSN9000i-S500 系列产品支持行业标准的 SIP 协议（sip中继和sip分机），模拟 PSTN 中继线和模拟话机。

NSN9000i-S500 系列 IPPBX 产品是专为中小型企业的分支机构或服务部门量身定制的多 功能商务办公电话系统。本系列产品融合了网络电话、语音、传真、录音等功能，并兼容多 种业务平台和终端，可为您提供多样的融合通信解决方案。

不仅如此，NSN9000i-S500系列采用简易友好的Web化界面和开放的MQTTAPI接口协议，允许用户通过第三方程序与NSN9000i-S500 设备对接，实现呼叫控制交互，方便用户管理和维护。在硬件设计方面，它结构设计紧凑。设备具备安装快捷、部署方便、可靠性高等特点，为企业带来办公和通信的全新体验

AutoCLIP智能路由

AutoCLIP 是一种智能呼入匹配功能。分机用户通过 IPPBX的FXO口或SIP中继拨打电话给客户，系统会记录此次通话记录，当客户回拨议这条中继的号码时、IPPBX会自动将来电引导到之前拨打电话的分机用户。通过智能呼入匹配，可以提升客户满意度，提高企业业务效率。此功能常用于酒店、话务客服行业。

双机热备

两台IPPBX设备可以建立热备机制，一台设备为主，一台设备为备，两台设备实时更新数据保持同步，使用一个共用的IP地址，当主设备发生故障无法工作，副设备将立即替代主设备工作，保持客户通讯稳定。

数据备份与恢复

系统所有配置数据均可通过WEB界面下备份和恢复，备份可生成备份文件，可以拷贝，甚至可以预先设置好方案，直接给客户使用，操作方便。

IMS中继完美对接

IMS中继是当前运营商常用的一种SIP中继形式，NSN9000i-S400完美支持各运营商IMS中继对接。

通话录音功能

服务器可以高保真音质通话录音，并支持USB口外接移动硬盘存储，SD卡存储，内网电脑共享文件夹存储等多种存储方式

专业级语音会议功能

会议的加入方式支持直拨会议号加入、邀请加入，会议主持方可对单个会议室进行有效管理、包括非发言方禁言、会议删除等。

电话服务等级限制

系统可有效对IP电话的通话权限进行管控，以实现掌握整体的系统通信情况并控制通话成本。

自动语音导入

支持通过UI导入个性化语音

智能IVR语音导航

智能IVR语音导航，可以对多路中继同进打入进行快捷、灵活地处理，也可以根据不同的中继呼入对应不同的IVR语音流程。不限语音时长、制段落数、层级。不论在播放任何一段语音时都可进行抢拨分机号，大大节省外部呼入的接通时间。完整满足各行业的自互式语音功能地应用，提升企业形象及办公效率。

语音信箱

   支持分机开启语音信箱功能，当分机遇忙或无人接等情况，可以将呼叫发送只语音信箱留言。分机可以通过功能代码收听留言，或将留言文件发送至预设的邮箱，以实现远程接收。

组网功能

可接入多套系统，实现本地或异地组网；采用UI界面管理，本地注册或远程注册，实现分布式产品布置、统一管理。远程呼叫、中继资源共享等强大功能，节省通话费用，提高办公效率及企业形象。

黑名单功能

针对呼入的电话号码进行判断或规划，将匿名呼叫或已列入黑名单电话号码进行有效屏蔽，减少推荐、中介等电话的打扰，保障电话线路资源的有效利用率。

自定义时间组电话处理

用户可自行定义上下班、节假日时间采用不同的电话处理模式，比如工作时间呼入由人工座席接答，下班时间转入语音自动应答；节假日采用语言宣传进行提示。支持定义多个时间组及多个时间控制策略对应多路或单路外部线路。

国威赛纳NSN9000i-S500  IPPBX 接口说明

国威赛纳NSN9000i-S500  IPPBX设备安装

S500为机架式设计，可装入标准19英寸机柜，可通过⑦电源输入口连接电源线接通电源。

S500 的⑤RJ11接口配置FXO口时，通过两芯电话线接入运营商PSTN网络。

S500 的⑤RJ11接口配置FXS口时，通过两芯电话线接对接模拟话机。

S500 的⑬WAN口通过网线接入内部局域网络。

WAN口登录管理页面

1. 通过网线连接设备的 WAN 口和公司内网，S500自动获取IP地址。

2. 通过LCD屏幕显示信息可以获取WAN口IP地址（通过模拟话机接入到任意 FXS 口上，拨打*158，也可以查询 WAN 口的 IP 地址）。

3. 公司内网的电脑打开浏览器（建议用google chrome），输入设备查询到的 IP 地址。

4. 输入用户名和密码，点击登录，进入管理页面。默认用户名 admin，默认密码 admin。

登录IPPBX网页

默认登录账号为 admin，默认登录密码为 admin。

国威赛纳NSN9000i-S700  IPPBX 规格参数

LCD高清显示器：支持接口状态监控，并发数监控，IP地址查询。

网络接口：四个千兆网络接口，1*WAN,2*LAN,1*IMS

SD卡插槽：1个

USB接口：1个

SIP分机数： ***2000个SIP账户

SIP中继数： 200个

IPPBX通话并发数： 200对

IVR： 多层级语音导航支持

AutoCLIP智能路由： 支持

语音会议： 支持

录音： 支持通话录音，可通过SD卡，USB外接硬盘，内网PC共享文件夹存储

语音信箱： 支持

群呼组和对讲： 支持SIP分机(IP话机)

早叫功能： 支持

传真： 支持，T.30、T.38、透传

黑名单功能 ：支持

防火墙功能： 支持

振铃组： 支持

呼叫记录报表： 支持

IMS中继： 支持

多机组网： 支持

热备功能： 支持

工作电压： 220VAC

设备功率： ≤75W

设备环境： 温度0~50℃，温度10%~90%(非冷凝)

形态： 19英寸1U服务器，支持装入标准机柜

国威赛纳NSN9000i-S700  IPPBX 编程调试设备安装

S700为机架式设计，可装入标准19英寸机柜，可通过⑦电源输入口连接电源线接通电源。

S700 的⑤RJ11接口配置FXO口时，通过两芯电话线接入运营商PSTN网络。

S700 的⑤RJ11接口配置FXS口时，通过两芯电话线接对接模拟话机。

S700 的⑬WAN口通过网线接入内部局域网络。

WAN口登录管理页面

1. 通过网线连接设备的 WAN 口和公司内网，S700自动获取IP地址。

2. 通过LCD屏幕显示信息可以获取WAN口IP地址（通过模拟话机接入到任意 FXS 口上，拨打*158，也可以查询 WAN 口的 IP 地址）。

3. 公司内网的电脑打开浏览器（建议用google chrome），输入设备查询到的 IP 地址。

4. 输入用户名和密码，点击登录，进入管理页面。默认用户名 admin，默认密码 admin。

登录IPPBX网页

默认登录账号为 admin，默认登录密码为 admin。

国威赛纳NSN9000i-S700彩页
