一、 井铃电气及物理参数

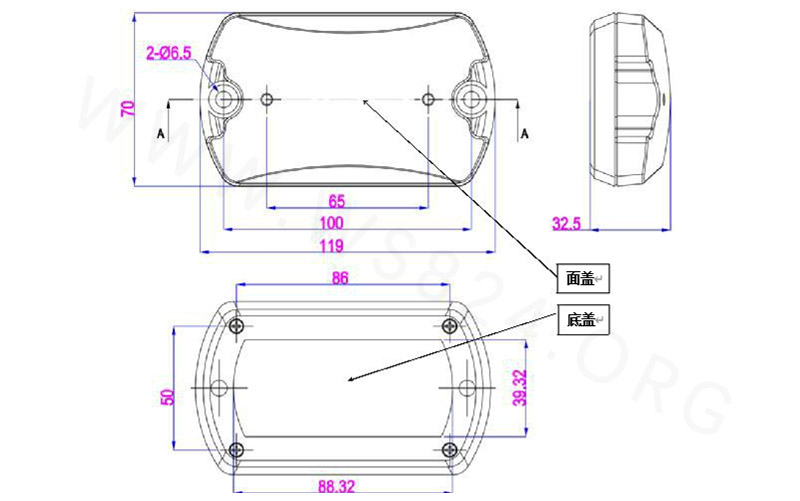

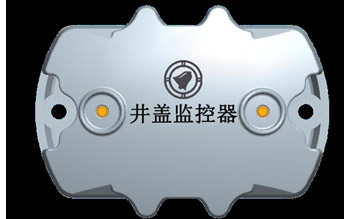

1.1 外观尺寸图

注:井铃外壳弧面部分下称面盖;平面部分下称底盖

1.2 参数列表

外观尺寸

119*70*325mm

报警角度范围

可设 1°-44°

***功耗

GPRS<12W , NB<1W

自动唤醒时间

10 分钟 -1 个月可调





休眠电流

< 5uA

报警响应时间

正常网络 25~30 秒





内置电池

一次性锂电 6600mAh

通讯网络

GSM,CDMA,NB-IoT





储存温度

-40℃~60℃

待机时间

>3 年





工作温度

-20℃~55℃

工作湿度

1%~100%





防护等级

IP68

移动 GPRS 版

仅支持中国移动 4G 卡或中




国移动物联卡 (10648 专用 )





外壳塑料

复合 ABS ,抗压 ≤

电信 GPRS 版

仅支持中国电信 4G 卡或中


20kg/cm ²


国电信物联卡 (10649 专用 )





有效浸水

<04M( 设备浸水越深通

NB-IoT 版

电信 NB 版和移动 NB 版

深度

讯信号衰减越大 )


(NB-IoT)





注: GPRS 设备与 NB 设备在使用功能上, APP 操作上完全一样,差异如下:

•  两种设备使用的网络不一样,也就是使用的物联卡不一样;

•  NB 设备功耗比 GPRS 低,因此同样容量的电池 ,NB 设备使用的时间更长;

•  NB 网络覆盖广,信号比 2G 或 3G 要强,设备工作更稳定可靠;

•  GPRS 设备和 NB 设备通讯协议不一样,在服务器上分配的端口不能相同。

二、井铃开关机及安装前准备

2.1 设备装卡

A 设备出厂已配卡的请参考【 22 设备开关机指南】

B 自行装卡请参考以下四步骤:

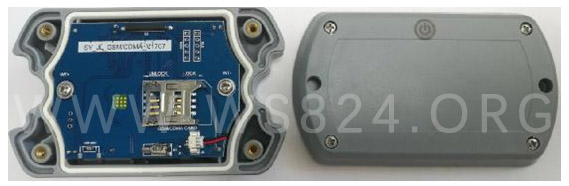

B-1 拆开背面四颗十字螺丝 ( 因版本区别,内部开关大小或 PCB 颜色有少量差异,请以实物为准 ) ,并保持上盖的方向不要旋转。

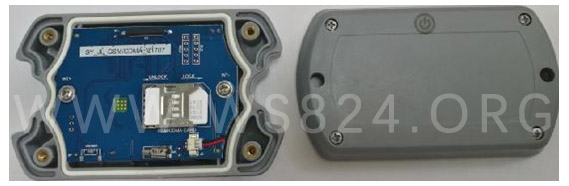

B-2 装入标准尺寸手机卡(卡座为标准尺寸翻盖式 SIM 卡座):

【移动版本请装入中国移动 2G/3G/4G GSM 手机卡或中国移动物联卡 (10648 专用卡 ) ;

电信版本请装入天翼 4G 手机卡或中国电信物联卡 (10649 专用卡 ) 】

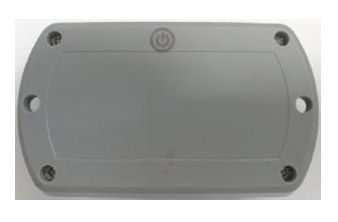

B-3 装回设备底盖:按拆开时方向合上底盖,并逐步分多次拧紧四颗螺丝,以不大于 10NM 的力矩拧紧为佳。(注意防水圈的平整和均匀),装好底盖的设备

如下图 :

2.2 设备开关机指南

开机操作: 设备底盖朝上,用一块强磁磁铁贴近底盖开关符号,并在其左右缓慢移动,直到感触到内部马达短暂振动一次,此时保持磁铁和设备静止不动并维持 3 秒,马达连续振动 2 次,移开磁铁,示意开机成功。

关机操作:设备底盖朝上,用一块强磁磁铁贴近底盖开关符号,并在其左右缓慢移动,直到感触到内部马达短暂振动一次,此时保持磁铁和设备静止不动并维持 3 秒,马达长时间振 1 次,移开磁铁,示意关机机成功。

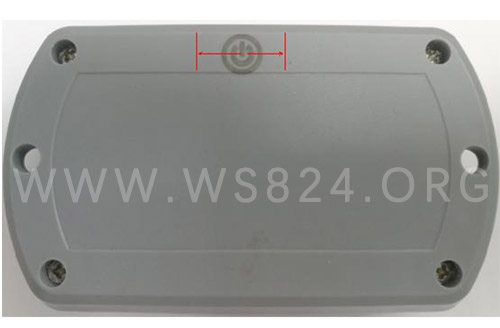

注 1 :底盖上的开关符号为正中间位置,开关机时,磁铁在符号左右 1cm 范围内都能感应到。

注 2 :开关机操作过程中,当磁铁靠近开关符号,在 3 秒内由于手抖动或挪开磁铁,则开机 ( 或关机 ) 操作失败;若重新操作开关机,以磁铁靠近符号后马达短振一次开始重新计时 3 秒。 注 3 :两次开关机操作间隔时间要大于 10 秒。

注 4 : V1709 版设备,必须先撤防才能关机。

三、井铃现场安装及注意事项

3.1 本产品适合安装于绝大多数常见类型的井盖 ( 按外观分类 ) :

翻盖式井盖,方形或圆形分离式铁制或水泥井盖,栅格形井盖等

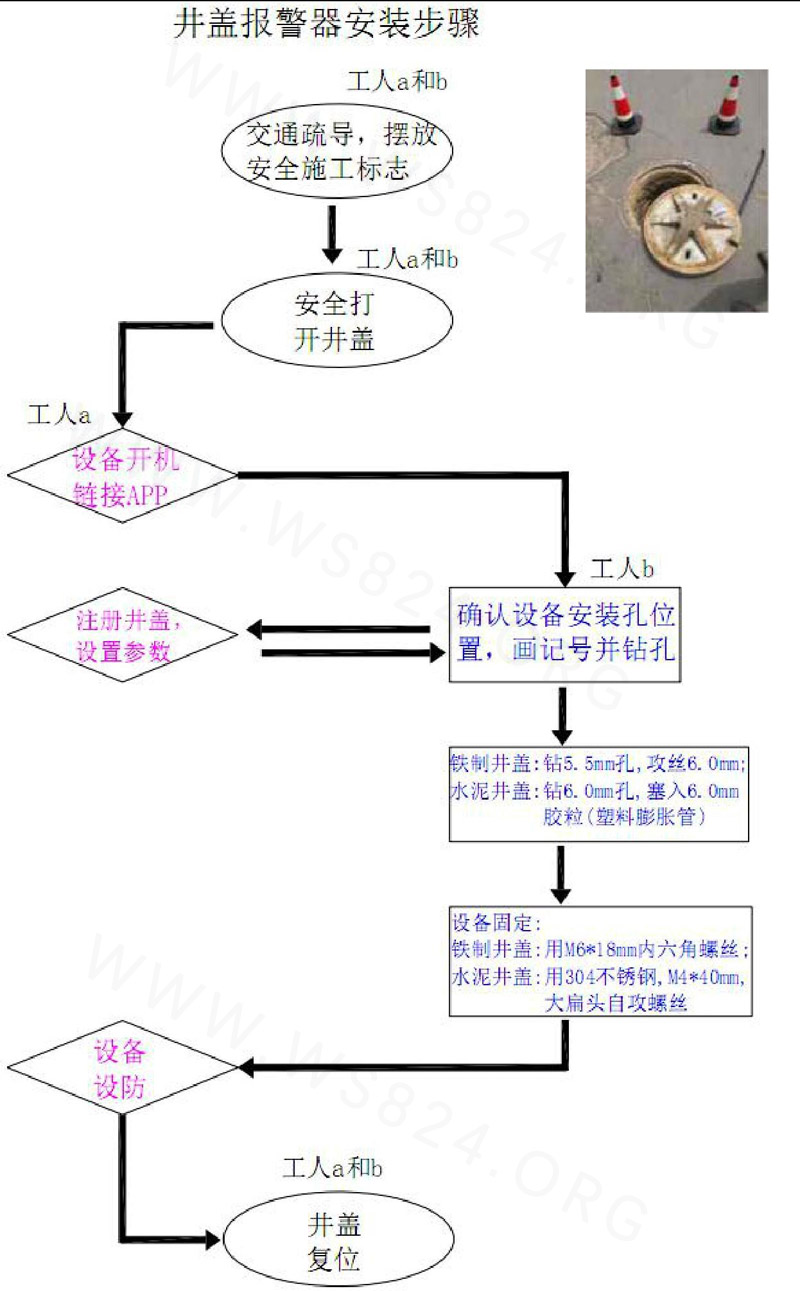

3.2 井铃安装步骤 ( 标准操作为 2 个工人协同操作 ) :

3.3 安装注意事项:

A 将井铃安装在井盖背面圆心处,若圆心位置被占用,则 尽可能靠近圆心 来安装;以井盖合上后,报警器处于水平状态为***。

B 井铃需要 2 颗 M6*18mm 内六角螺丝或 M*40mm 自攻螺丝 来固定,以保证报警器在长期使用过程中紧贴井盖并不会脱离。使用时可根据自身需要选择固定方式

C 井铃外壳为塑料件, 禁止用尖锐工具 ,或其它工具对其捶打敲击等破坏性操作;如确需要敲击,请使用橡胶锤,适量力度轻敲。

D 请在安装现场, 将井铃开机后,再安装在井盖上 ( 若提前开机,则会浪费一定的电池电量;若安装上井盖后再去开机,则操作不方便,容易开机失败 )

E 井盖背面宫格较深的,需要增加辅助治具来垫高设备不让其陷入井盖的宫格内。否则设备通讯将受到影响;背面为光秃的水泥井盖可以增加辅助治具来保护设备以防被意外损坏,但治具不能有屏蔽信号的功能,否则设备通讯将受到影响。

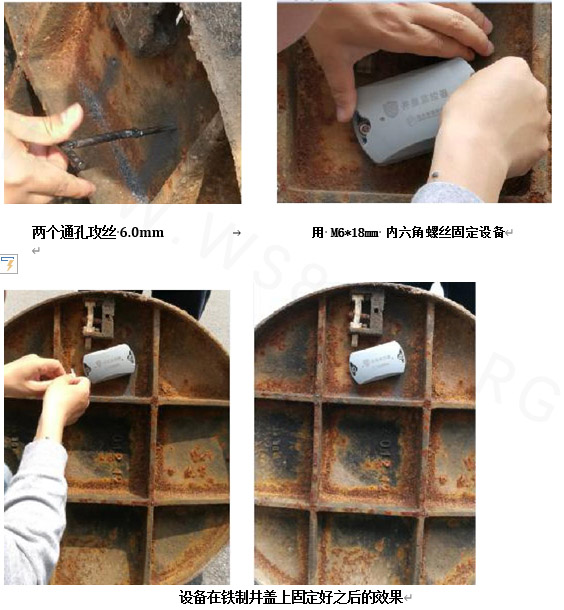

3.4 铁制井盖:钻孔 - 攻丝 - 固定现场图片参考

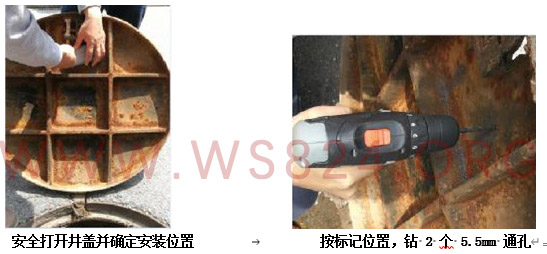

安全打开井盖并确定安装位置 按标记位置,钻 2 个 55mm 通孔

两个通孔攻丝 60mm 用 M6*18mm 内六角螺丝固定设备

设备在铁制井盖上固定好之后的效果

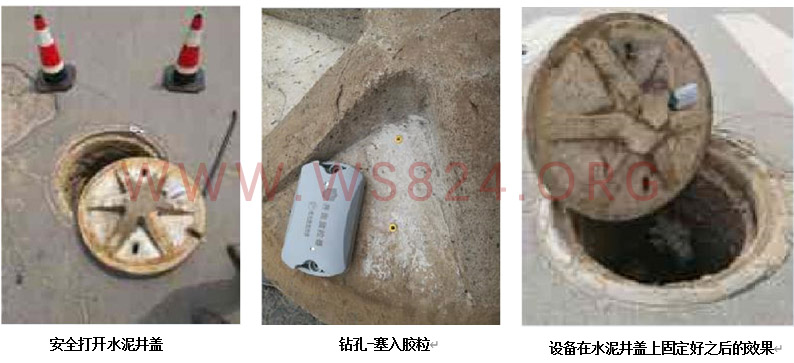

四、水泥井盖:钻孔 - 塞胶粒 - 固定,现场图片参考

安全打开水泥井盖 钻孔 - 塞入胶粒

设备在水泥井盖上固定好之后的效果

井铃对应 APP 操作说明

4.1 APP 安装及权限设置

•  把 “ 智能井盖报警 apk” 安装文件下载到手机上 ( 可通过无线传输,手机助手等方式 ) 。如下图所示:

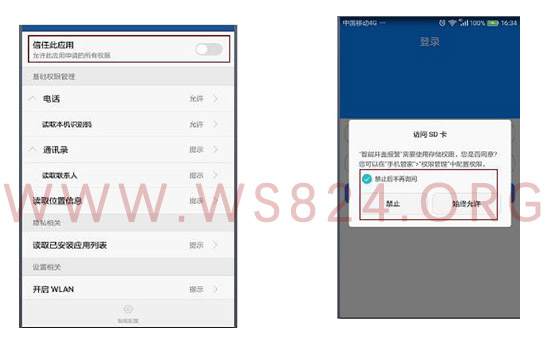

b 安装 APP 过程中,出现提示【信任此应用】或【 访问 SD 卡 】授权要求时,都要进行授权给此 APP, 如下图所示:

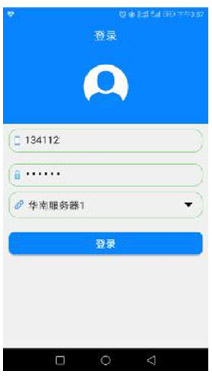

c ***次打开 APP 时需要输入手机号和密码;密码由用户设置,长度为 6-11 个数字或字母( 预登陆的手机号码需要向管理人员申请权限后方可登陆,密码请使用自己便于记忆的密码 ) 。如下图所示:

(注意:1 APP 登陆前,需要具备以下三个条件 : a 预登陆的手机号已开通权限; b 手机 WIFI 或 4G 网络畅通无阻;c 手机【位置信息】或定位功能已开启。

2 登陆服务器的选择请咨询本司业务)

d 下次再打开 APP 时,系统会记录手机号或密码,直接点击登录即可。

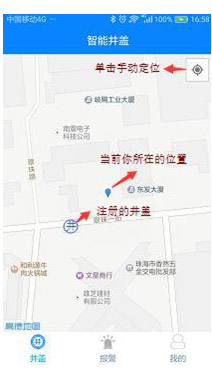

e 登陆后的主界面如下图 ( 以登陆时你所在的地区位置为准 ) :

4.2 设备注册 - 参数设置 - 设防一次性操作

4.21 设备注册

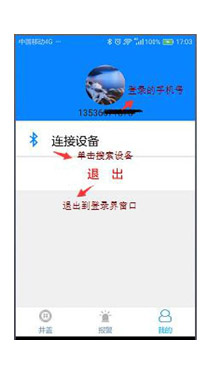

a APP 登陆后切换到【我的】界面,如下:

提醒:点击【连接设备】前,手机蓝牙必须已开启,且未被其它设备占用。

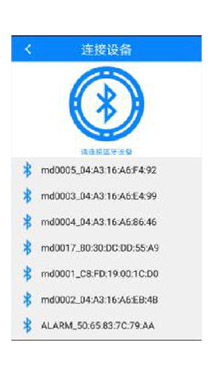

b 唤醒井铃设备,点击【连接设备】,搜索附近蓝牙设备,其中ALARM_XX 名称开头的设备为井铃设备,设备列表界面如下:

提醒:

1 唤醒方式:可以人为翻开井盖;若井盖已翻开,则人为振动一次井盖即可;

2 设备蓝牙开启条件为,达到报警

设定的角度时才开启。

3 设备唤醒后,需在 60 秒内与其链接,否则设备自行进入睡眠状态,若要链接须再次唤醒设备。

4 由于所有设备均以 ALARM_XX 名称开头,为减少干扰,明确操作对象,建议安装一台,设置一台,未安装的设备一律关机。

5 APP 与设备的蓝牙链接 2 次间隔要 大于 20 秒。

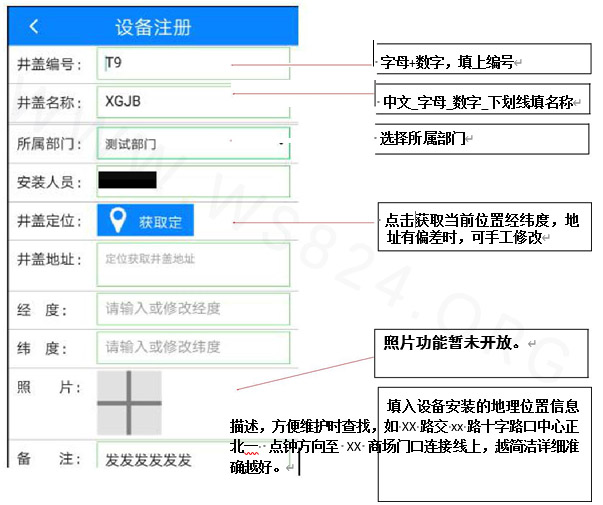

c点击需要链接的井铃设备,进入 “ 设备注册 ” 界面,如下:

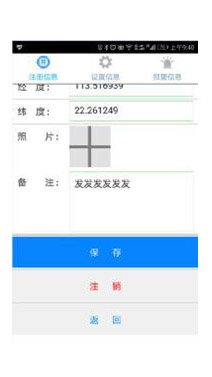

照片功能暂未开放。填入设备安装的地理位置信息描述,方便维护时查找,如 XX 路交 xx 路十字路口中心正北一 点钟方向至 XX 商场门口连接线上,越简洁详细准确越好。

d 若设备已被注册过,则设备的编号和名称会自动显示出来,并且界面方有【注销】按钮,如下图:

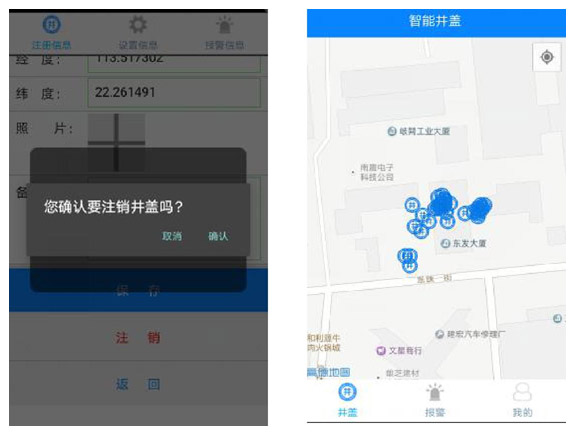

e 当设备需要换位置或换服务器时,则需要注销设备,重新注册,点击【注销】,有确认注销提醒,确认注销后提示注销成功并返回地图主界面,如下图:

4.22 设备参数设置

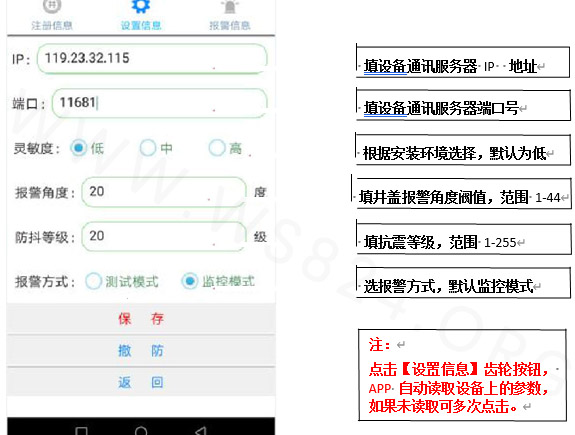

a 未注册的设备点击【下一步】,或已注册的设备点击【保存】,则进入 “ 设置信息 ” 界面,如下:

注:点击【设置信息】齿轮按钮, APP 自动读取设备上的参数,如果未读取可多次点击。

b 附表《不同使用环境下报警角度防抖等级参数参考表》

灵敏

报警角度

( 度 )

防抖等级

( 级 )

备注


城市公路,小区内马路

翻盖式井盖

25~30

10~20


城市公路,小区内马路

分离式,水泥井盖,

圆形或矩形铁制井盖

6~10

35~40


人行道,非机动车道上分离式,水泥井盖,矩形或圆形铁制井盖形或圆形铁制井盖

5~8

30`35


人行道,非机动车道上

翻盖式井盖

20~25

8~15



小区或公园的绿化带

翻盖式井盖

20~25

8~10



小区或公园的绿化带

分离式水泥或铁制

井盖

5 或 8

30~35



参数设置原则:

•  角度和防抖等级遵循原则:角度越大时,防抖等级应适当减小,反之角度越小时,防抖等级应适当加大;

•  易被车压的井盖,灵敏度要低,角度要大,防抖等级适当加大;

•  安静区域,如绿化带,小区灵敏度要高,角度视井盖打开的结构决定,翻盖式井盖角度适当大,拖动式井盖,角度适当小;

•  质地轻的井盖,如路边排水滤渣的栅格式井盖,簿形铁制井盖,灵敏度设高,角度设小,防抖等级适当降低;

c 报警方式:默认是《监控模式》。即报警次数和关机操作受条件的限制,具体 请参考监控模式和测试模式说明。

d 以上四项参数填好后,点击下方的【保存】按钮, APP 会依次提示:

“ 正在设置 IP 端口号 ” ,

“ 正在设置灵敏度,报警角度,防抖等级和报警方式 ” ,

“ 正在设防 ” ,

“ 设防成功,请关闭井盖,设备进入自检中! ”

e 出现以下界面后,需要做 2 件事情,关闭井盖并保持其静止和耐心等待 3 分钟等待设防结果。

•  设备安装设防成功,提示界面如下(可以确定后退出当前界面):

g 设防时间井盖未关闭,或其它原因导致超时,提示界面分别如下左和右图:

出现以上界面,则退出当前页面,再次去链接设备,重新操作以上 a-e 步骤。

若重复几次均出现此界面,则需要检查,服务器 IP 地址和端口号是否正确,设备所用卡是否正常使用过,手机 APP 网络,定位是否正常。

当设备参数设置好,且注册成功之后,点击【设防】按钮, APP 会提示 “ 设防成功 ” 或 “ 设防失败 ” 。当提示 “ 设防成功 ” 之后,设备必须在 20 秒之内放回正确的安装姿态(设备有 LOGO 的一面朝地平面,且与水平面夹角 <45 度,否则会提示【井盖未关闭】的设防结果;设备已安装在井盖上时,井盖要闭合平整);同时点击左上角【 < 】按钮, APP 退出 “ 设备操作 ” 界面。

提醒:

1 设防成功后,若未及时退出 “ 设备操作 ” 界面,则 APP 与当前设备仍在链接中,设备不

会进入省电状态;且此时 APP 无法与其它设备链接。

•  重复点击【设防】,只执行***次设防指令。当安装面与水平面夹角发生变化后,需要先【撤防】后,再【设防】,重新计算安装夹角。

4.23 测试模式和监控模式

测试模式:选择测试模式再保存设防,则设防成功后,各警情的报警次数不限制,且随时可以开关机操作。

监控模式:选择监控模式再保存设防,则设防成功后,各警情的报警次数有一定的限制 ( 具体次数根据现场场景智能分配 ) ,且只能在撤防状态下才能关机操作。
