水电站/泵站/水处理

净水厂PLC自动化系统


更新时间:2021-08-25 16:17 阅读次数:84881 编辑:国威WS824


在净水厂中采用以LK可编程控制器(PLC)为主的自动化控制系统,实现净水厂的生产控制、运行操作、监视管理,系统不仅有可靠的硬件设备,还有功能强大,运行可靠,界面友好的系统软件、应用软件、编程软件和控制软件。运行和维护费用低,操作方便。


净水厂PLC自动化系统

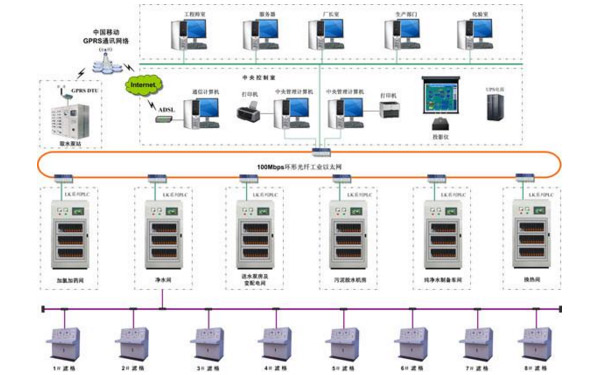

净水厂自动化系统示意图

整个系统由1个中央监控站、6个现场控制站(PLC1~PLC6)和8个PLC分站(PLC2-1~PLC2-8)组成。

中央监控站由两台中央监控计算机(互为备用)、服务器、投影仪、厂长室计算机、工程师室计算机、生产部门计算机等构成。

现场控制站采用可编程控制器(PLC),对工艺系统各过程进行分散控制,分别设于加药加氯间(PLC1)、净水间(PLC2),8格滤池(PLC2-1~PLC2-8)、送水泵房(PLC3)、污泥脱水机房(PLC4)、纯净水制备车间(PLC5)、换热间(PLC6),其中PLC5、PLC6为工艺设备厂家配套提供。
