中水回用PLC自动化系统


更新时间:2021-08-25 16:13 阅读次数:848179 编辑:国威WS824


 中水回用系统采用以LK系列PLC为主的自动化控制系统,在充分利用现有资源的基础上,通过合理的系统结构、功能强大的控制功能,使得所有设备都得到较好的控制,运行稳定可靠,回收中水安全有效。


中水回用PLC自动化系统

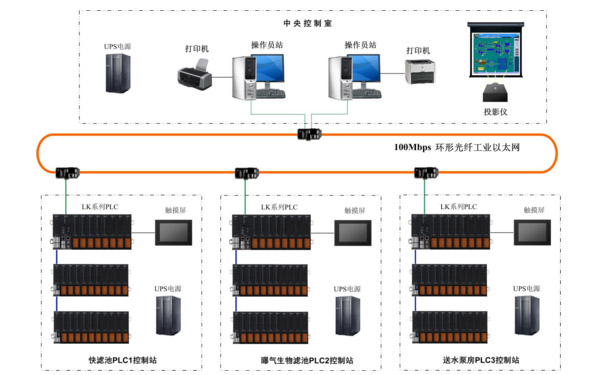

                                     中水回用PLC自动化系统示意图

中水回用自动化控制系统由1个中央控制室与3个现场PLC控制站及其高速安全的工业以太数据通讯网络组成。

中央控制室主要由2台工业控制计算机、投影显示系统组成,通过以光纤为传输介质的工业以太网络对各现场PLC控制站进行监视、控制。

3个现场控制站为快滤池现场控制站(PLC1站)、曝气生物滤池现场控制站(PLC2站)、送水泵房现场控制站(PLC3站),上述现场控制站负责各自构筑物内及周边相关工艺电气设备和相关仪表的监控,并将管理所需信息传至办公管理楼中央控制室。
