为降低运行成本，提升企业的现代化和信息化水平，基于PLC的城市泵站供水调度监控系统，主要由监控组态软件、高速数据通讯网络(VPN)及PLC系统三部分组成。

系统组成的概念建立在一个开放式、模块化结构的基础之上，并使系统可以灵活、方便地实现复杂的编程和组态工作。

根据城市泵站供水调度监控系统运行的要求，并充分考虑系统的高可靠性、实用性、便捷性、可维护性和可扩展性的要求，实现了对整个泵站供水调度系统的控制操作、数据采集和信息的实时性、准确性、完整性和统一性。整个系统分上位机监控层、PLC控制层、现场仪表层和通讯网络几部分。

城市污水泵站PLC自动化系统

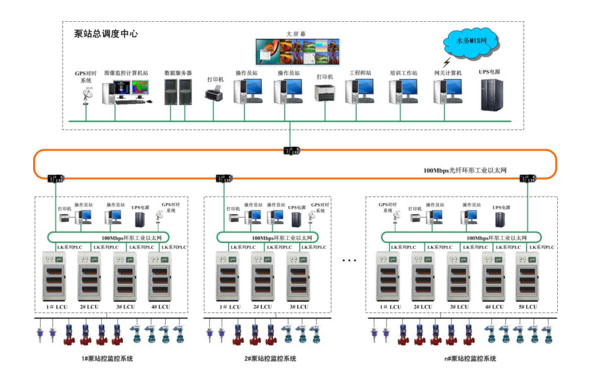

城市污水泵站自动化系统示意图

中央监控中心（上位监控层）

中央控制中心位于系统主控中心内，是整个泵站自动化信息系统的核心，负责管理整个监控系统的数据库、生产过程调度。现场控制站将数据信息通过通讯网络传输到监控计算机上，系统能自动完成数据的储存、显示、分析、报警、共享。同时，主控中心与系统分控中心分工控制现场泵站，并且互为备用。

PLC控制站（现场控制层）

系统在每个泵站分别配置控制站，负责对各个现场泵站运行的自动监视与控制。PLC控制站包括控制机柜、 LK系列PLC控制器、各种I/O模块、操作触摸屏、视频监控设备等。

现场仪表层

现场仪表层位于系统的***层，是整个系统的数据来源。主要包括用于采集现场数据的各种仪表，负责数据的采集、显示、报警以及用于传送到PLC控制站和中央监控中心。

通讯网络

系统通讯网络是实现系统统一性、稳定性、安全性与完整性的关键所在，是实现系统功能的基础。针对于本应用，我们采用VPN（Virtual Private Network虚拟专业网络）技术将各泵站和监控中心组成一个虚拟局域网，采用该传输方式的泵站，既可实现数据的传输，也可实现监控图像的传输。
