城市智能井盖监控管理解决方案


更新时间:2020-10-27 16:38 阅读次数:84899 编辑:国威WS824


一、井盖现状及管理要求
中国井盖行业背景
目前,全国范围内已有井盖约50 亿个以上,全国每年新增、更换井盖1500万个以上。随着我国随着城镇化进程的加快,原有城市规划与建设已经远远跟不上城市的大规模扩张与发展,城区的不断改造和扩张建设、道路的拓展和扩宽、各种雨污水、自来水、排水、燃气、热力、通讯、电力等管道设施急剧增加,纵横交错,这些管道的窨井盖大量分布于道路周边、行车道和人行道中。

由于井盖设施的损毁遗失导致的交通车辆和行人的安全风险;因为燃气管道的泄露进入其他管道有可能导致的爆炸重大安全事故风险;城市因暴雨而导致的内涝和车辆和驾驶员安全风险等,这些问题已成为迫切需要有效治理和解决的城市顽疾。

因此国家和地方政府相继出台政策,要求实行数字化管理。核心需求:井盖是现代城市中重要的公共基础设施,实现对城市庞大数量井盖智能管理亟待进行!

管道安全现状
井盖偷盗破坏屡禁不止,出行安全如履薄冰

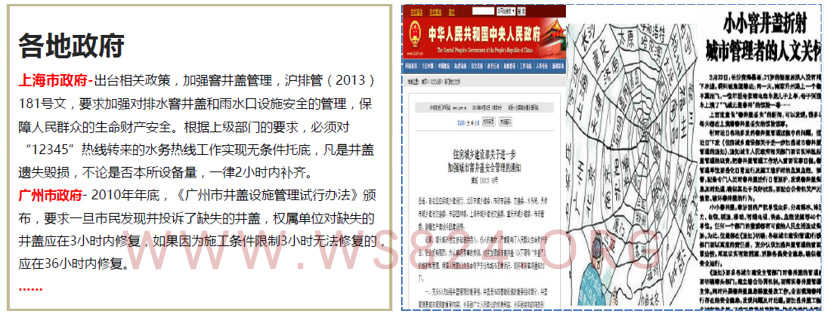

2013年4月,住建部颁发了“关于进一步加强城市窨井盖安全管理的通知”,要求包括城市供水、排水、燃气、热力、房产(物业)、电力、电信、广播电视等部门,实行井盖的数字化管理,实现社会资源有效的监管,确保人民群众人身安全。

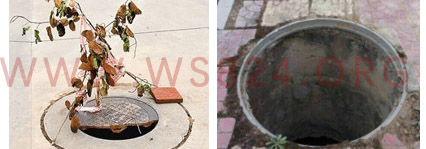

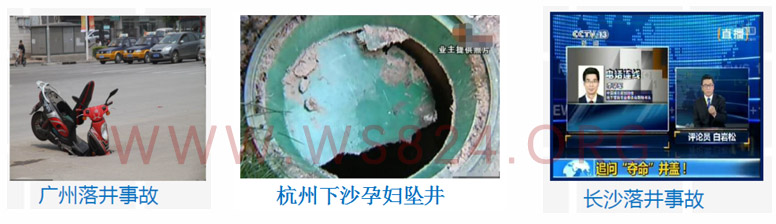

损坏遗失的井盖,成为马路杀手,行人坠入伤亡,车辆损毁。


出现问题,责权不清晰
目前市场上有各种式样的井盖,数量众多,材质包含:铸铁、水泥、复合材料、玻璃钢、不绣钢,涉及到多个管理部门,所以造成一个突出问题就是井盖的权属及出现问题的追责非常困难,各个部门相互推责,延误了抢修时间。

管道管理现状
少量管理队伍
小片区管理的维护人员大多身兼多职,无暇顾及。

庞大的管网
大片区管理的有从事管道安全管理的专职人员,但井盖数量多顾不过来。
防护薄弱的井盖规模庞大,安全巡检人员有限,安全保障存在管理盲区,保安全生产形势严峻。
管道作业过程无法实时监管,传统的管理流程难以控制,如果得不到及时处理,会成为“道路杀手”,安全隐患很大。

二、方案概述

为响应国家建设智慧城市的政策需要,切实解决井盖管理中面临的监管难题,结合利用最新的NB-IOT网络、地理信息系统、计算机管理系统等物联网相关技术,建立一套将井盖管理和事件处置网络化、精细化的远程井盖电子锁管理解决方案,能实时对井盖进行监控,加强井盖安全性,实现远程开启。并且可以根据内置ID和GIS地图信息及时上报故障井盖所处位置。完善了井盖的信息化管理、事件处置的流程管理,实现了对井盖的责任追溯监管,维护道路安全,同时也提高责任单位、部门的职能水平,降低了管理成本。
系统采用物联网模式,很好的解决了有关井盖资产管理、警情监控、部门及人员权限管理等各种相关数据采集、存储和分析。

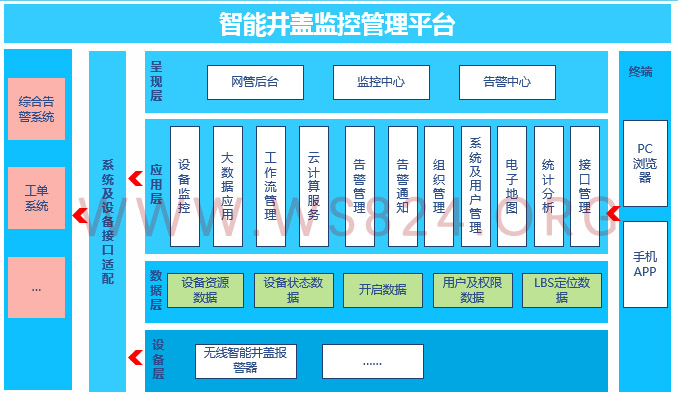

平台架构

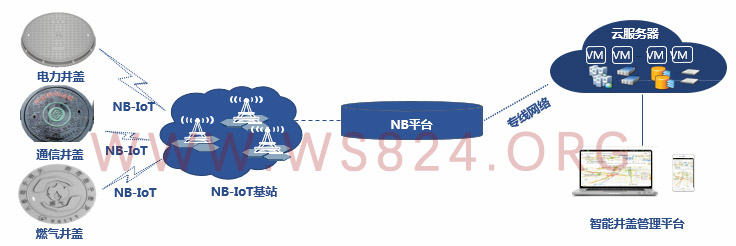

智能井盖方案架构图


整个项目可以概括为:智能井盖、一个云平台、一管理平台、三大大功能板块。
智能井盖:传统井盖通过内嵌无线模块的监测终端通过NB-IoT 等通信方式连接到云平台。
一个云平台: 将井盖终端接入ONENET 云平台,规模化管理井盖终端。
一管理平台: 智能井盖管理平台,管理人员能在智能井盖管理平台上对接入的井盖进行远程控制、管理。
三大功能板块: 控制、管理、维护,通过物联网实现远程监控、管理每一个井盖。

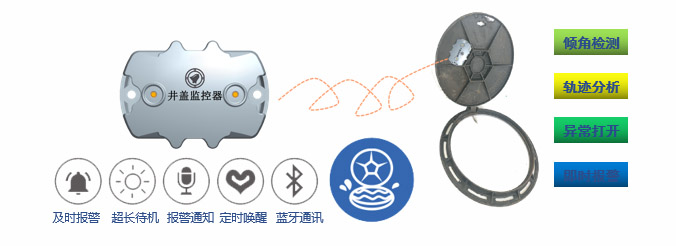

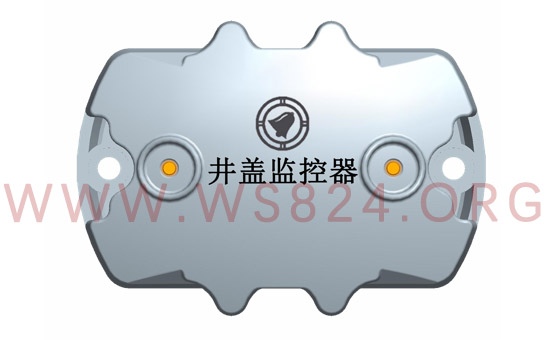

终端设备


通过螺丝固定在智能井盖内侧,安装方便,适应路面绝大部分的井盖的智能化改造
* 通过监测井盖的翻转倾角和运动轨迹分析来判断井盖是否为异常打开,一旦判断异常,马上发送告警信息到后台。
* 先进的轨迹分析算法保证了井盖状态的准确判断,大型车辆碾压致井盖震动时不会误发报警。整体误报率低于千分之二。
* 低功耗设计,正常工作情况下的定时向后台发送状态信息(剩余电压、设备编号、信号强度等)、不更换电池的情况下,可以发送3000次,待机工作时间不少于3年。
* 支持蓝牙通讯,可以通过手机APP进行设防解防,参数配置。
* 支持市场上所有的井盖监控平台或数字城管平台接入。
* 外观密封,耐腐蚀,耐磨,耐压,抗震,防水等级IP68。
* 工作环境温度-40 ℃ -- 80℃。

* 给井盖配装基于轨迹分析和倾角检测的井盖监控器,可以实时监控井盖的运动状态,当井盖发生翻转或是移动后会第一时间启动报警通知监控中心。
* 建立基于物联网的智能井盖运维平台对城市中各个部门的井盖进行统一管理,实时监控,提高管控效率。
* 通过手机APP也可以实现井盖信息查看、状态监控、接收报警,井盖日常巡检,井盖状态图文上报等功能,实现监控前移。

终端安装

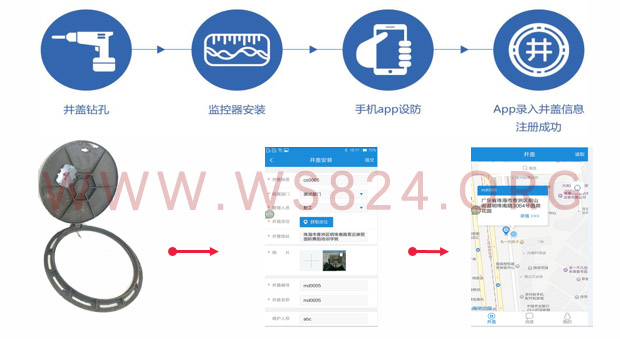

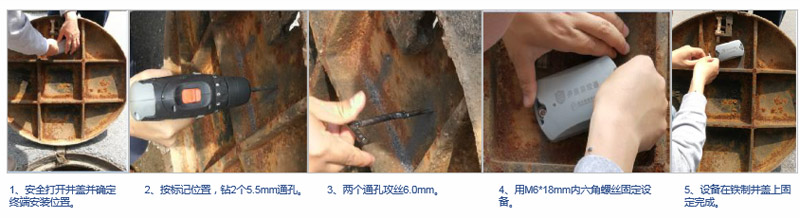

终端安装步骤



安装注意事项:
A.安装之前通过手机APP完成井盖终端注册工作,注册完成后可在管理后台查看终端信息。
B.将井铃安装在井盖背面圆心处,若圆心位置被占用,则尽可能靠近圆心来安装;以井盖合上后,报警器处于水平状态为最佳。
C.井铃需要2 颗M6*18mm内六角螺丝或M*40mm 自攻螺丝来固定,以保证报警器,在长期使用过程中紧贴井盖并不会脱离。使用时可根据自身需要选择固定方式。
D.井铃外壳为塑料件,禁止用尖锐工具,或其它工具对其捶打敲击等破坏性操作;如确需要敲击,请使用橡胶锤,适量力度轻敲。
F.请在安装现场,将井铃开机后,再安装在井盖上(若提前开机,则会浪费一定的电池电量;若安装上井盖后再去开机,则操作不方便,容易开机失败)。

平台功能


设备监控
智能井盖振动、倾斜、水位、位移实时监测状态定时上报

告警服务
告警管理
告警通知推送(短信、APP)
告警参数配置

综合管理
电子地图/LBS定位服务
用户/权限/组织管理
统计报表管理/数据分析
接口服务

手机APP


*井盖注册:包括地理信息,图片信息和井盖其他参数的录入;
*井盖信息查看和报警信息接收;
*巡检人员到岗签到,井盖状态上报。

手机APP性能
性能指标:
*井盖信息和状态查看:可查看井盖信息,实时监测井盖状态,一旦井盖异常开启或移动,及时报警并启动处理机制。
*监控器设防撤防:根据实际部署情况,对井盖监控进行设防撤防工作,防止误报,多报。
*异常情况图文上报:日常维护人员巡查时发现井盖异常后,通过app管理系统进行图文上报。
*巡检员签到:通过手机APP,维护人员进行现场签到,将井盖信息、人员信息、签到时间等数据上传到服务器。
*井盖监控器的管理:井盖监控器可以通过APP进行系统注册,注销。
*井盖地理位置导航:调用导航功能,引导工作人员到指定的井盖进行现场办公。
*支持安卓系统手机:安卓版本要求4.3以上,支持蓝牙4.0。
拓展功能:
根据具体需求,可在井盖监控器上加装*溢水报警或固定水位报警(三点)和
*GPS定位(定制)

三、部分实施案例



蚌埠市政智能监控器试点项目


南通建设局落地项目
