建设目标

应急联动指挥综合管理平台立足于解决工业通信当下多平台 、 分散部署 、 信息不能互通的弊端 兼顾未来五年的发展需要 把 调度电话 、 扩播对讲 、 手持对讲 、 安防报警 、 视频监控 、 人员定位 、 智慧巡检 、 应急联动等 业务纳入到一整套融合通信系统中 实现指挥专用通信数字化 、 一体化 。

总体设计原则围绕着应用集成化 、 管理透视化 、 业务协同化 、 流程柔性化它保证***终平台和系统具有高度的安全性 、 先进性 、 经济实用性 、 可扩展性和开放性采用成熟的技术 、 工具平台 同时又要具有一定的向下兼容性 以保护使用单位现有的软硬件资源投资的长期性 。

应急联动指挥综合管理平台

调度手段

通信技术融合

将卫星通信、互联网、GSM 、 4G/5G 、 PSTN 、 WIFI 多种网络 、无线集团 进行互联互通。

通信运营商融合

将通信各运营商如：移动、电信、联通的线路资源进行智能路由选择。 加快效率、减少通讯成本。

通信手段融合

将语音、短信、传真、无线集群 、视频、网络等多种通信手段进行无缝链接。

系统接口融合

采用规范化、标准化的全开放接口，实现内、外、新、旧、设备、系统通信接口融合。

操作 终端融合

将固话、办公电脑、手机终端、IPAD 终端均可进行统一对象操作。

五个原则

联得通

•通过音视频联动、对各分厂、部门工作进行实时互动。

用得上

•结合视频、语音、数据让系统真正在融合调度中用的上。

查得到

•快速查询、分发、调度资料数据，支撑***、快速科学调度 。

摸得到

•掌握情况统计，所有数据一目了然，实时查看报警区域情况 。

靠得住

•当发生报警时，系统通过语音、文字自动联动通知相关负责人，推送报警。

融合通信应急指挥调度平台优势

创新引领

融合网络、数据、 AI 、融合通信等… …

功能丰富、使用简单

信息一目了然

通信一呼百应

使用一指即用

拓展性强

平台建设支持模块拓展，充分考虑了外部数据接口对接… …

系统安全

系统软硬件均严格按照规范要求建设

整体规划、统一通信

对平台建设内容进行整体规划，规避碎片化建设。统一全媒体通信

系统拓扑（联动合一）

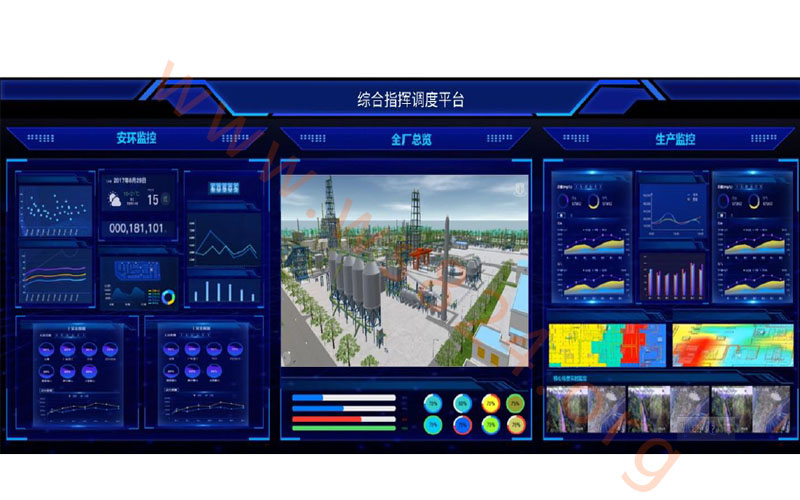

大数据展陈大屏效果图

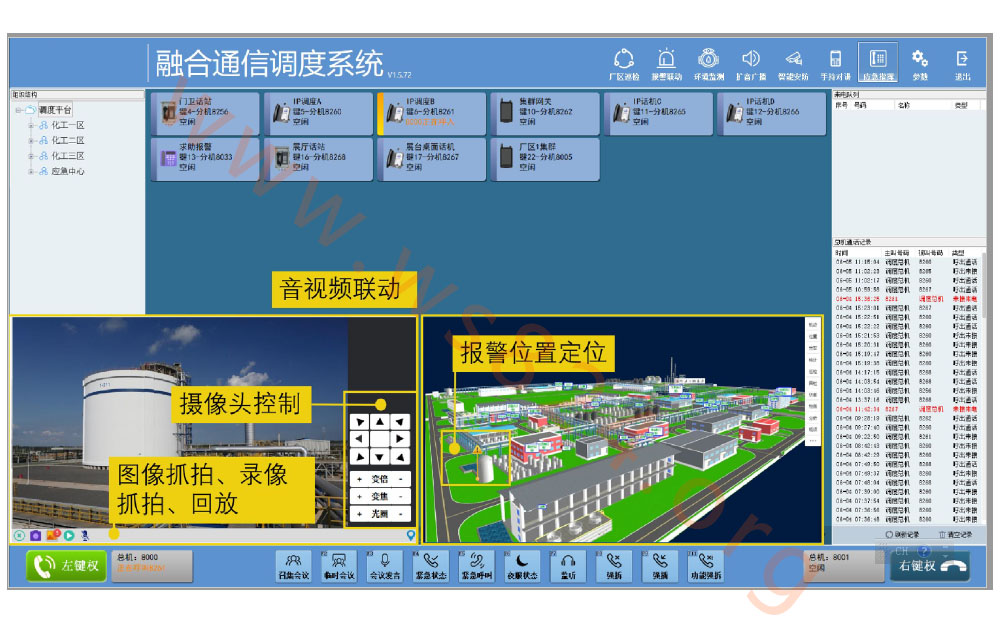

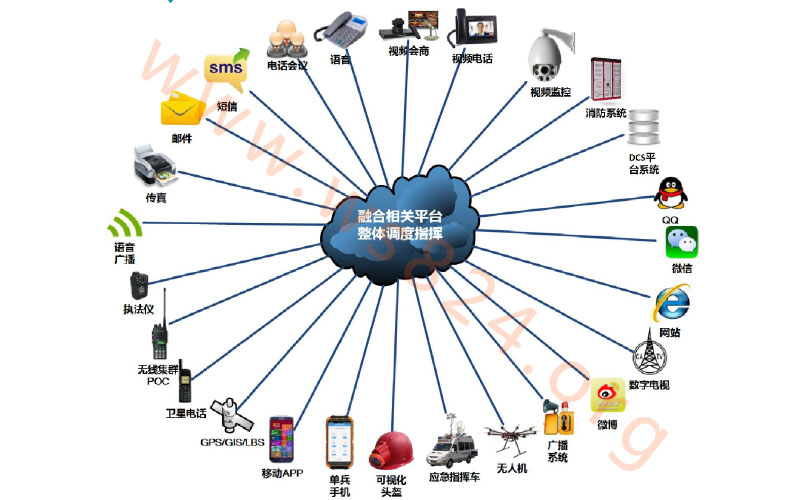

融合通讯联动

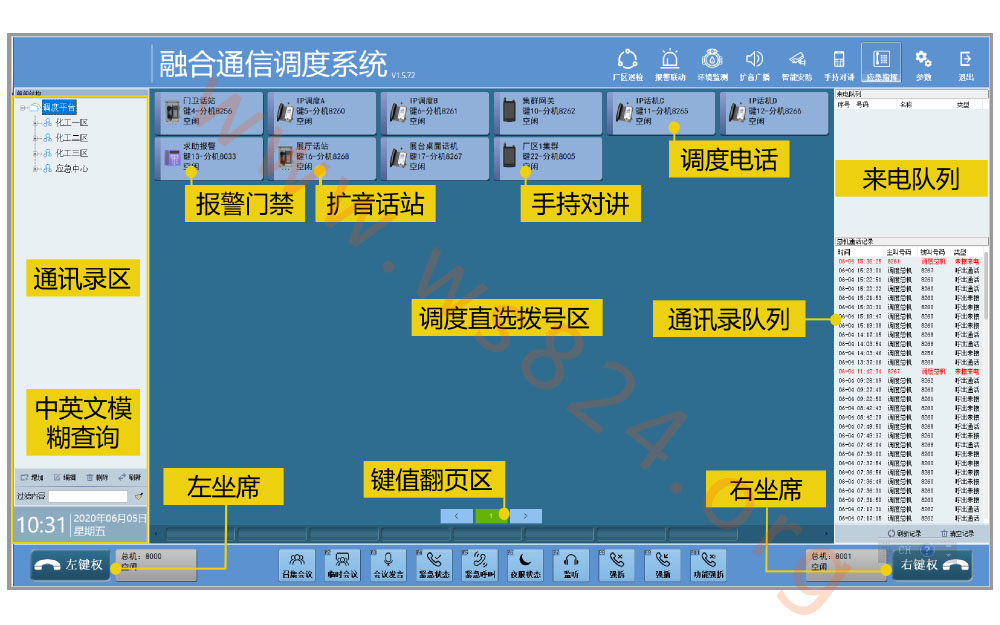

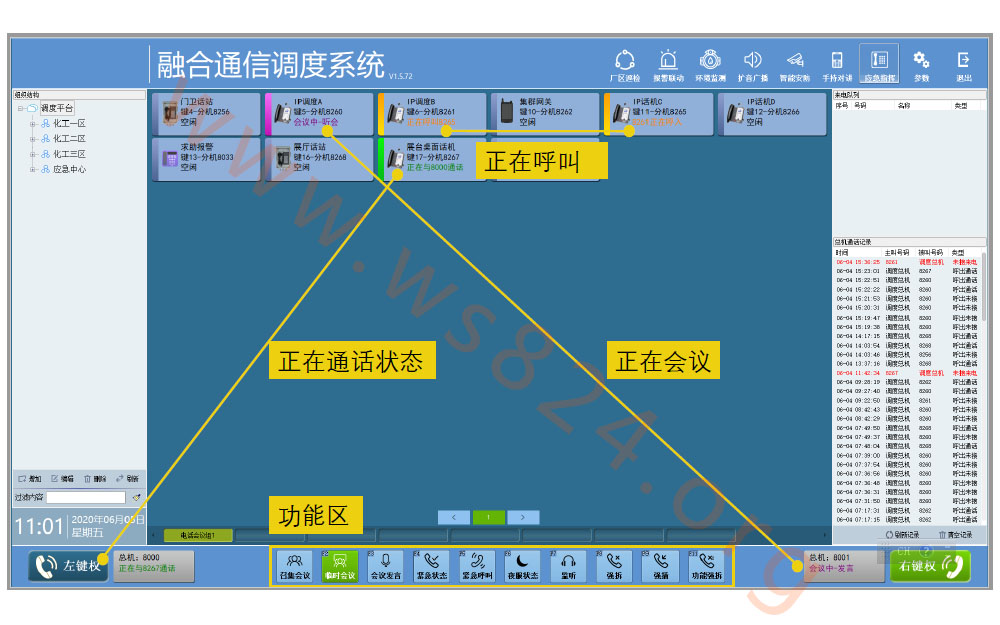

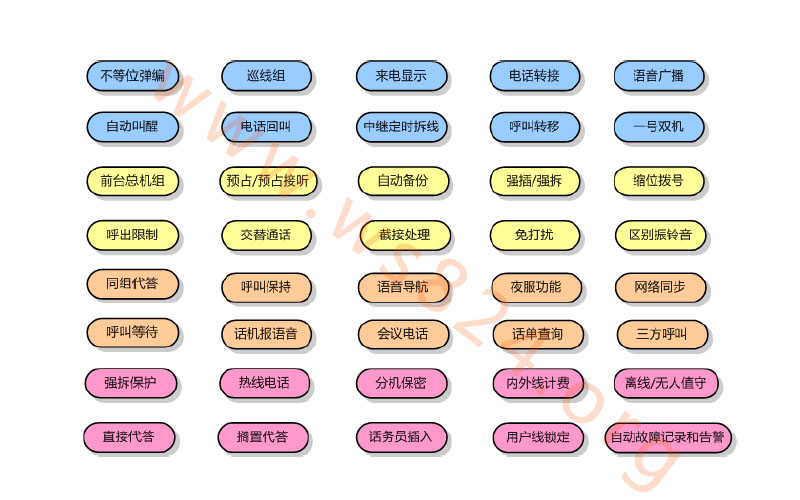

通讯系统（行调合一）

系统具备了行政电话 和 调度电话 双系统功能，根据使用需求可以将行政话机、调度话机做相关权限限制和互通隔离。

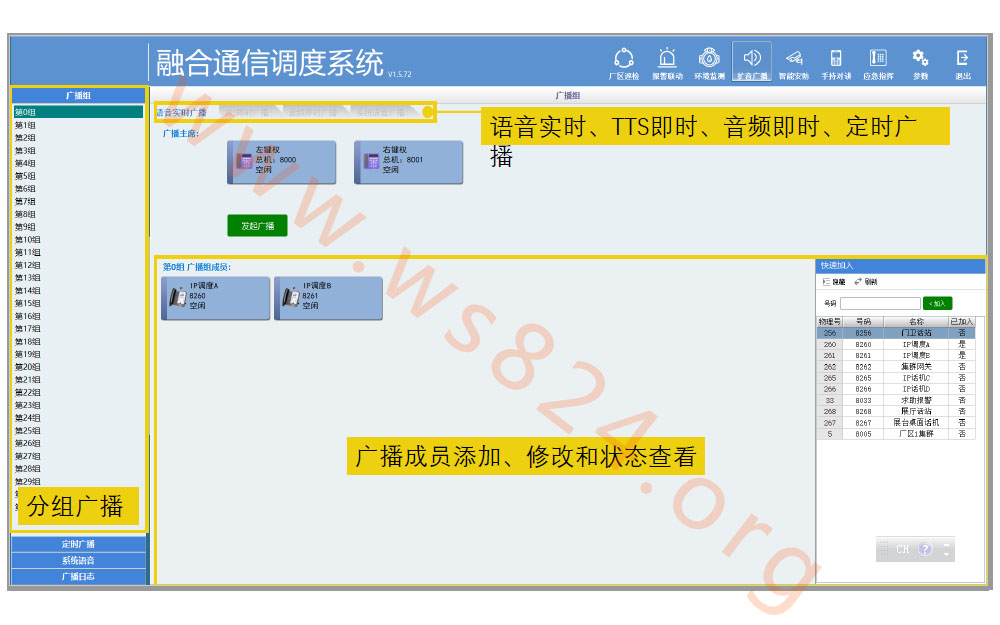

广播对讲联动

可通过触摸屏一键对话站、喇叭单点或组呼，可配置报警灯光提醒。

可通过调度中心查看话站、喇叭的状态信息，可查看空闲、摘机还是通话中。

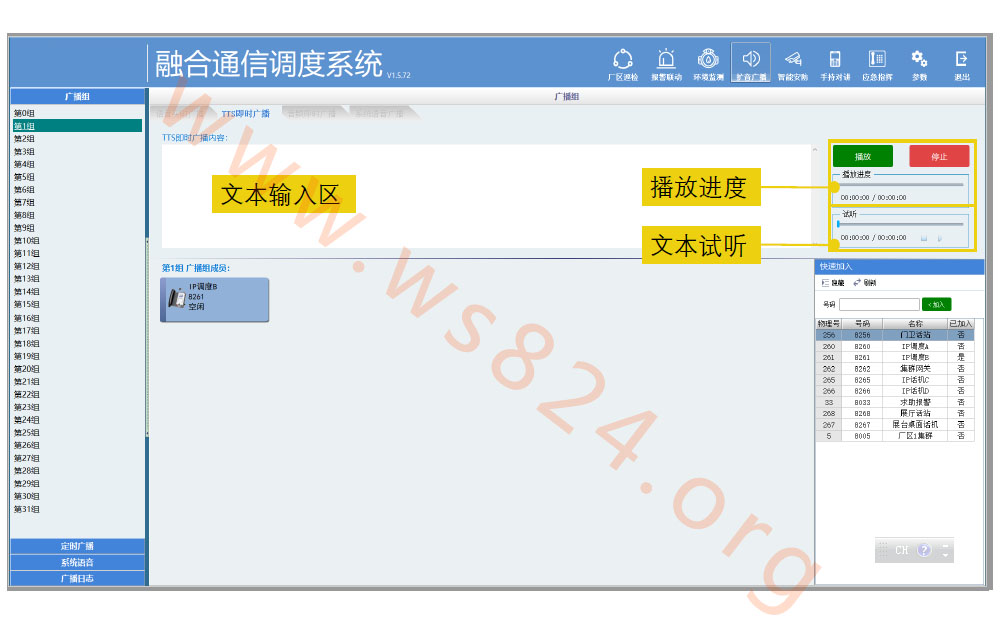

广播可以支持 3 种播放机制。一、定时循环播放：可以通过设置日期、时间和定制播放音频进行轮循播放。二、临时广播：可以通过调度中心选择希望广播的终端，并点击广播进行临时通知。三、 TTS/ 音频导入广播：可以将文字录入到调度系统，通过设定广播时间和广播的终端进行定时广播。

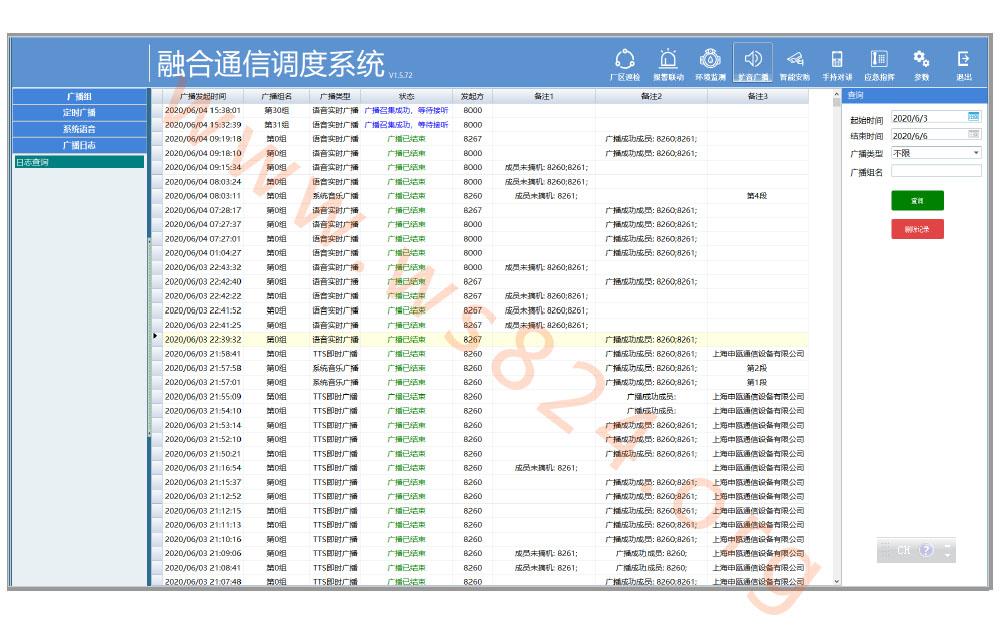

每一通广播将会生成广播记录，记录包含广播的日期、时间、发起广播终端、被执行广播的终端、广播成功多终端、广播失败的终端、广播的内容。

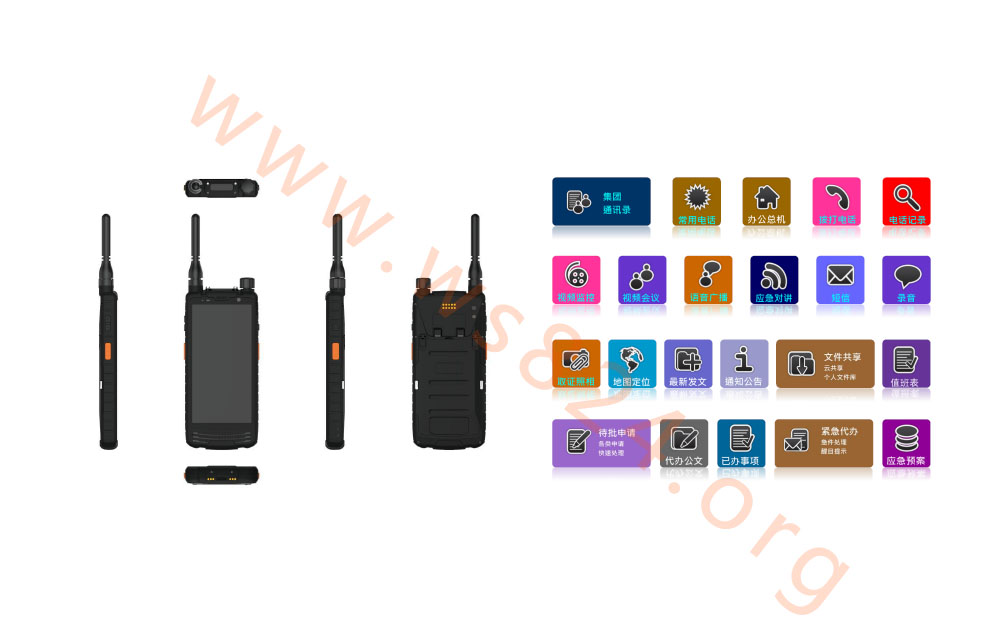

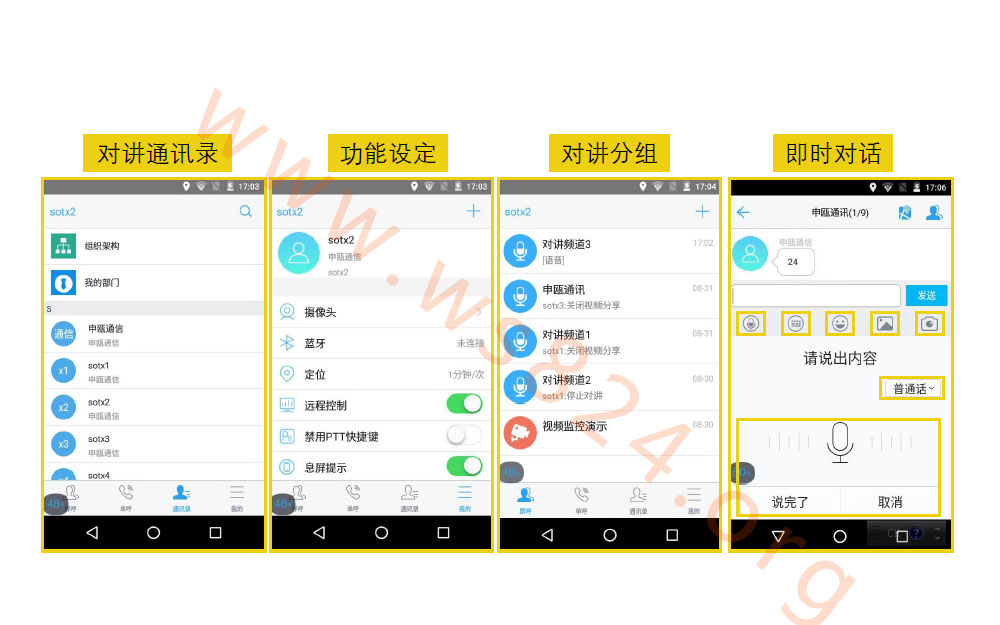

手持对讲联动

宽窄双模：对讲机可通过宽带对讲（ WIFI 、 4G ）、窄带对讲（频段）接入到融合调度通讯系统中。

权限控制：指挥中心可分组、控制、监听不同组的手持对讲组，同时发送包含文字、音频、视频、图片、表情、文件等即时通讯内容。

对讲权限：在宽带对讲模式下，可以设定对讲人员的对讲权限，高权限可抢断通话比其低权限的对讲人员。

应急保障：在无法获得 WIFI 、 4G 信号下，手持对讲可切换至频带对讲，保证在紧急情况下，语音还能喊的通。

调度指挥中心平台可以通过 GIS 地图圈选或选择组别直接对手持终端进行对讲，调度指挥中心平台可以查看手持终端的是否在线的状态信息。

软件可部署于安卓手机端，可支持集成二次业务调度、流程审批的功能需求。

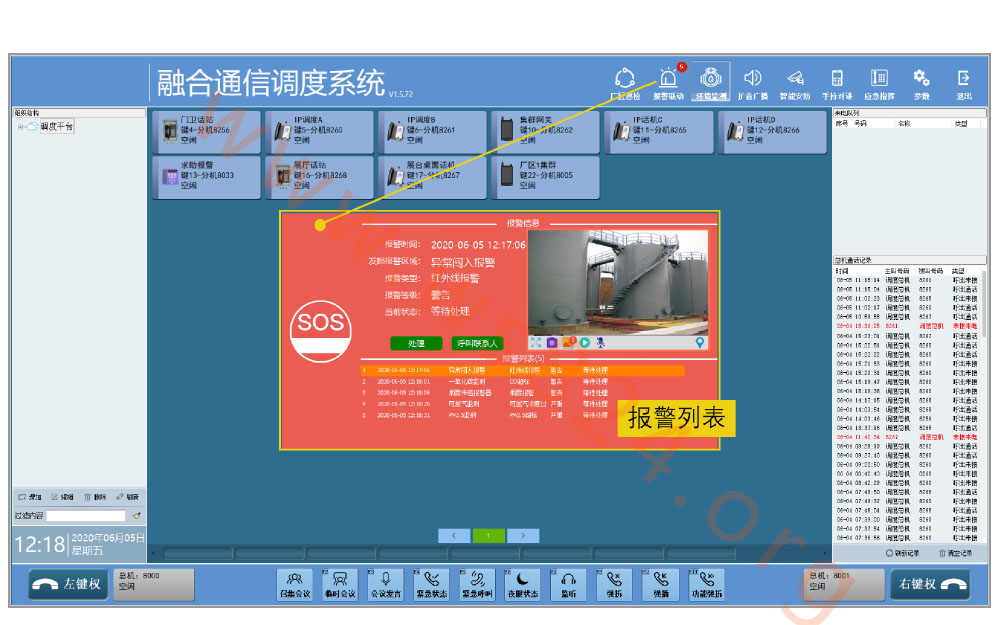

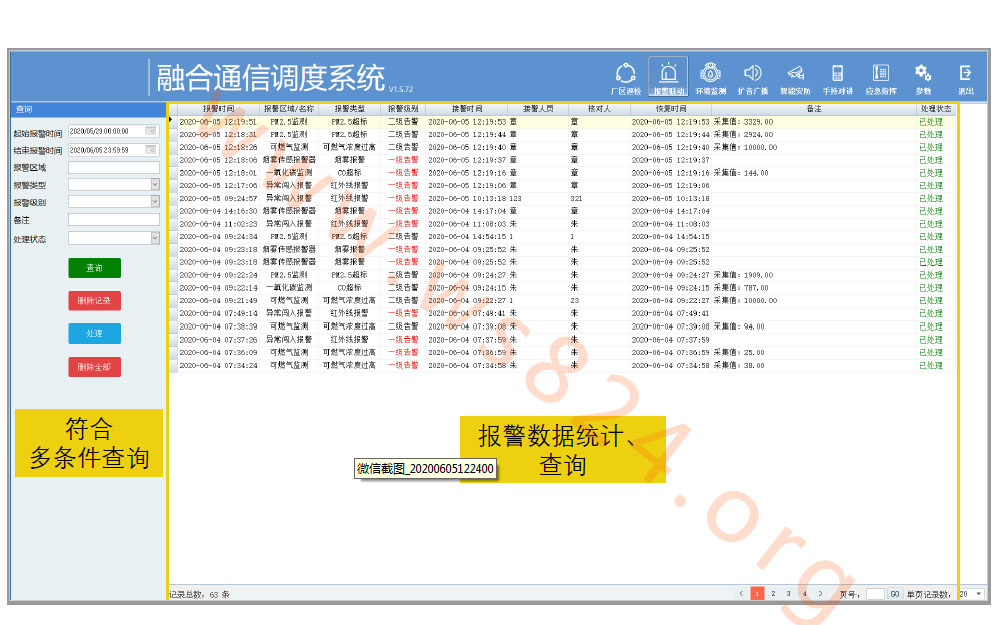

安防报警联动

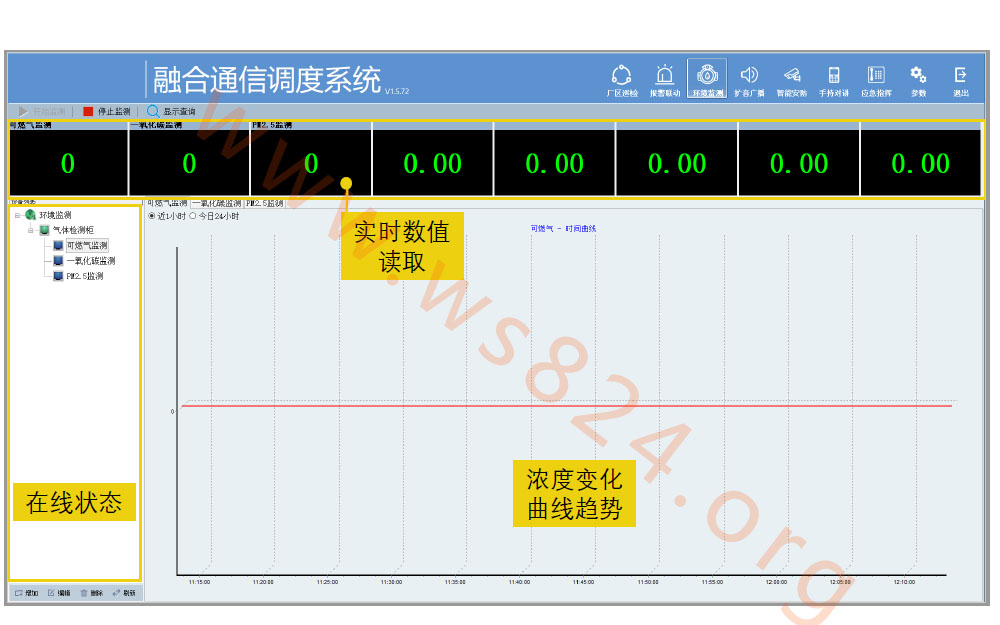

报警系统可与定位系统联动响应，系统可与 DCS 监控系统、消防系统、气体压力检测系统、安防系统、边界保护系统等各监控系统对接，将各平台的实时监控数据、告警信息、报警信息推送到监控中心滚动播放或推送到相关负责人手机实时查看。

当发生紧急情况时，可进行一键预警上报。一键呼警，即时连接调度中心，触发应急预案。现场录音，即时了解情况，即时现场调度应对。

系统通过电话、语音、短信、视频、图片等多种手段自动化联动工作，***时间保证值守相关值班人员做出快速响应。

多级响应：通过预先制定的响应策略，系统自动通过电话拨打至相关负责人座机 手机中。摘机会自动播报相关的报警信息，实现“秒级”联动通知，不再须要人工逐个电话通知，提高了响应速度。

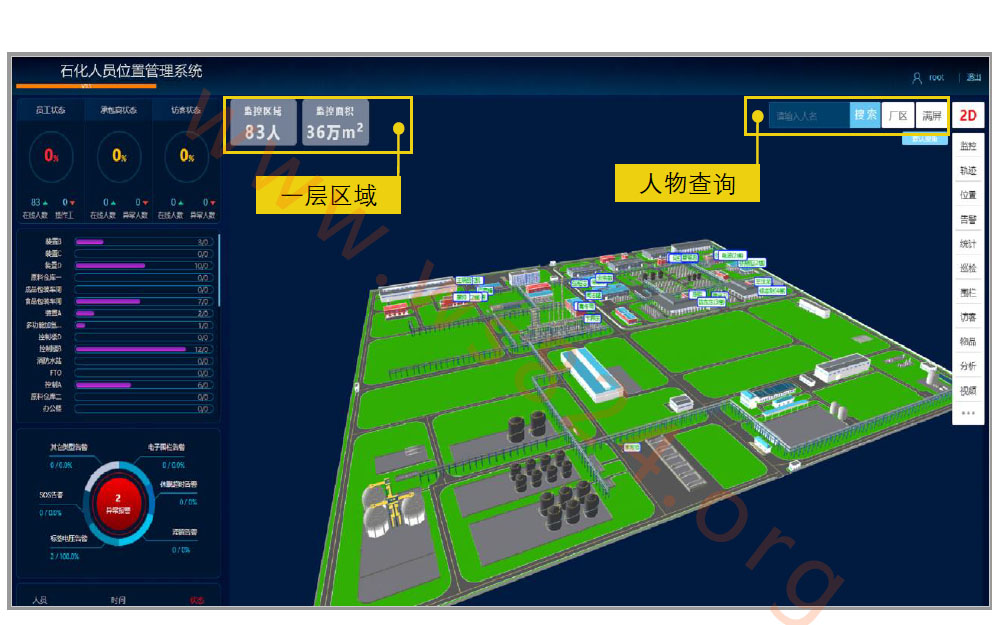

调度一张图

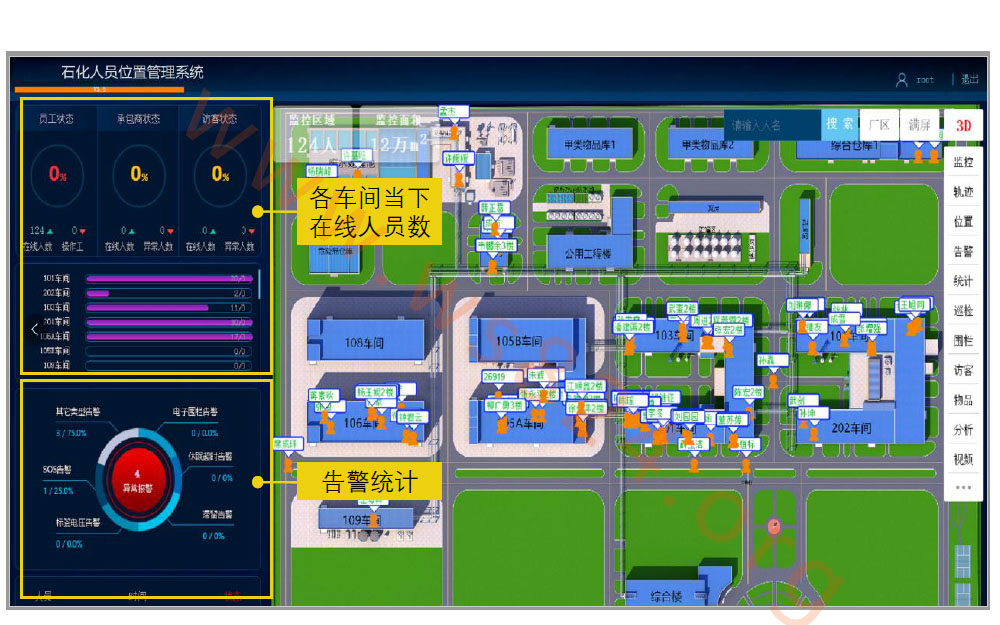

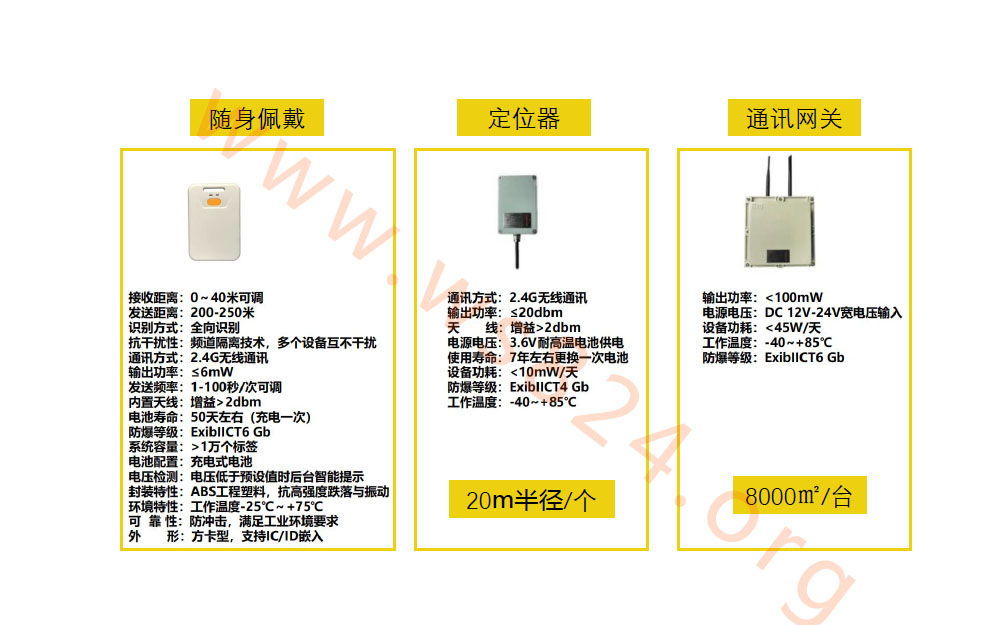

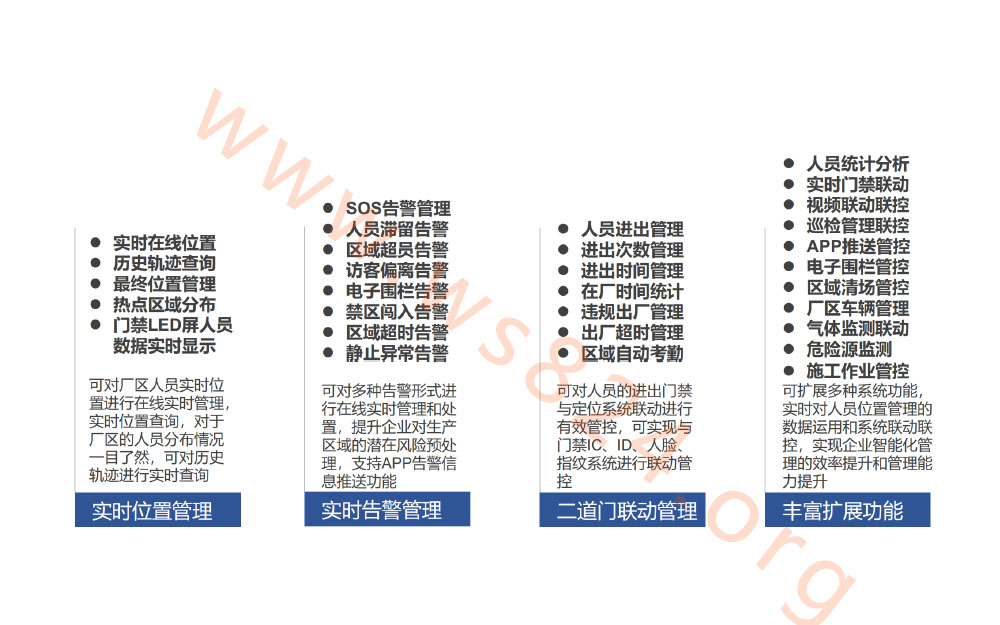

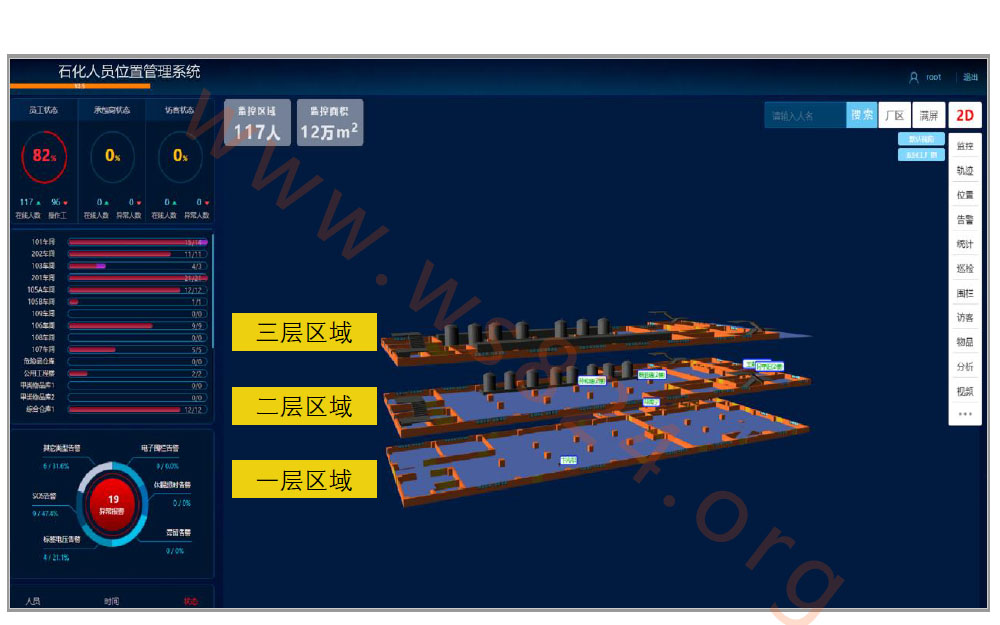

定位系统

2.4G 无线微功耗综合技术：基于 ZIGBEE 、 蓝牙底层技术和微波传输技术。

功耗低：定位器电池型可以待机 5 年以上，人员定位卡高频 2 秒刷新率可以单次待机 5 个月左右。

布点量不大：与蓝牙通讯距离远一倍多、数量约是 1:3 的比例。

精度较高： 2 3 米误差，仅次于 UWB ，对人员定位来说足够了。

90% 的固定设备是全无线，施工量小、可穿行可绕行。特别是在穿行性绕行性方面做了优化，穿行绕行后距离缩短幅度小，全无线自组网模式非常稳定。

应急指挥联动 突发事件应急联动

建立主要包括 预案库 、 知识库 、 案例库 、 专家库 、 危险源库 、 重点防护目标库 、 应急救援力量库 、 应急资源库 八大数据库 。 将纸质文档统一收录导入成电子文档 通过关键词模糊查询快速定位所需知识库所在 支持一键分享 、 一键打印 提升技术经验知识在应急中的支撑响应效率 。

部署行调合一统一平台 通过灵活的权限分配和制定可 实现消防应急中心 、 生产调度中心 、 应急终端；厂区分区之间 、 内线与外线之间的自定义拨打 、 调度权限控制 。

强壮调度通讯手段 集成 DMR 对讲 、 宽带对讲 、 扩播对讲等通讯系统 调度中心可实现不限于语音 如音视频 、 文字 、 数据 、 信息通知 。 支持语音视频分组 、 全调度 、 人员实时轨迹定位等增值功能 。

创建 立体化 可感知平台 通过与 视频监控 、 DCS 监控系统 、 消防系统和已建有的数据平台对接 将原先 各自为战 、 分散的数据汇总至平台中心 结合 地图信息呈现多维 、 立体化的应急感知 为调度提供***数据支撑 。

应急救援指挥中心-调度中心

应急救援指挥中心（与调度指挥中心共用） 及相关配套设施设备 。 通过应急救援一张图建设范围包括东营联合石化生产调度中心及各个车间装置协同应急指挥管理业务 。

***阶段触发预警

一类预警：

系统自动检索待

终端检测 中的该类预算数据 一类 阈值 启动预警 。

二类预警：

系统自动检索待终端检测 中 的该类预算数据 二类 阈值 启动预警 。

三类预警：

在应急事件 中发现情况 通过单兵进行上报 上传地图定位 、 货物编号数据 、 照片 经过上级领导审批后系统自动启动三类预警 。

预警处置

通话电话 、 图片 、 数据 、 监控 、 地图等手段确认现场情况 触发相应预案 。

自动短信及语音通知相应应急组 可要求对方按键确认 。

系统根据应急预案内容自动电话通知相应应急组成员到指挥中心 并自动电话或短信通知其他联动单位、 专家组 、 应急队伍进入紧急待命状态 。

第二阶段 决策调度

情报收集

系统通过各类技术手段收集现场情况监控视频 、 单兵图像 视频 、 无人机视频 、 地理地图系统查询 、 应急物资 、 专家 、 队伍查询 。

会议协商

进行视频会议或电话会议根据预案流程、 逐条进行情况汇总 。

调度规划

领导根据预案流程各项应急相关数据 选择性的决定对应策略 。 杜绝随意 拍大腿 类决策造成事故隐患 。

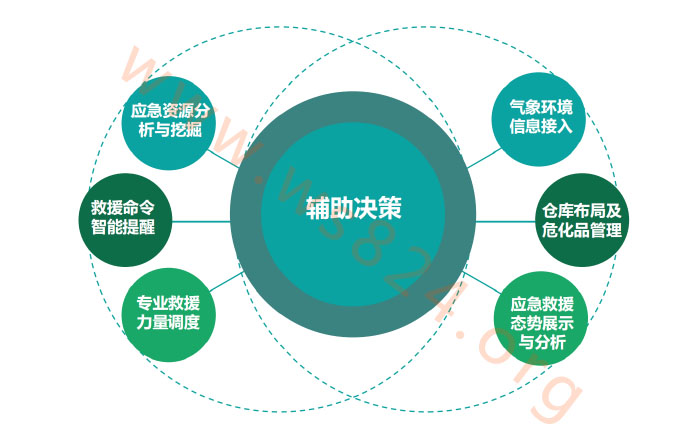

决策调度的多种技术支持手段：

流程化决策

高中近全景视频

设备物资调拨

融和通讯会议

地图辅助决策

第三阶段行动指挥

根据应急决策，调度物资、应急队伍及设备、进入应急事件发生现场。

1.任务派单、明确任务

并对指定人员或队伍进行任务派单，人员单兵手机将受到任务工单，并提示务所牵涉物资情况、人员联系方法、设备情况，明确其任务进度。

2.现场管理

根据情况、各应急队伍小组可通过单兵设备或指挥中心召开通信会议。情况研讨、情况汇总，对应支援要求。

通过现场单兵拍摄及无人机航拍让指挥中心领导了解现场情况。

通过以上系统数据、单兵任务汇总情况、视频画面进行现场管理。并可对指定 人群即时广播、指定地区即时广播。地图路线规划。

3.根据现场地图规划移动危险品放置路线、销毁路线。

4.根据现场情况调整指挥 。

第四步骤事件应急流程汇总

1.恢复战备

系统自动组建应急事件结束汇总 信息。

短信通知应急组、专家组等 推送事件结束汇总信息。

根据汇总情况将调度物资、设备进行 汇总 ，恢复战备状态。

2.生成事件报表及评估报告数据

系统自动生成 基于事件的汇总报表， 并将本次事件所牵涉工单、人员、物资、设备、及 通讯 录音生成事件表。

3.情况通报

领导根据事件情况及事件报表数据，向各联动单位、上级领导、社会媒体进行件情况通报。
