光纤接入程控电话交换机在多点分布组网场景应用方案

根据甲方项目需求描述,并结合我公司自身的技术特点和光纤接入多栋楼分布电话点位情况,针对本项目在组网、业务实现以及配套设施等各个方面提出解决方案。

光纤接入数字程控电话交换机上行可以接入营运商模拟中继、数字中继(PRI\7号信令等),下行可以传输语音电话FXS/FXO、以太网10/100/1000M网络、PCM接入1-32条(2M)、同步V35/24异频数据线232/485、磁石MCS、E&M信号、2/4音频信号、视频监控等等。

方案描述:

1、局端机房采用E900程控交换机,集接入平台、程控交换、信令汇接于一体,整体结构简单,建设成本低。

2、局端通过24根光纤无缝对接到各栋楼。

3、主机通过1个数字2M出局,32路模拟中继出局与营运商对接。

4、远端采用多台E900综合复用设备。

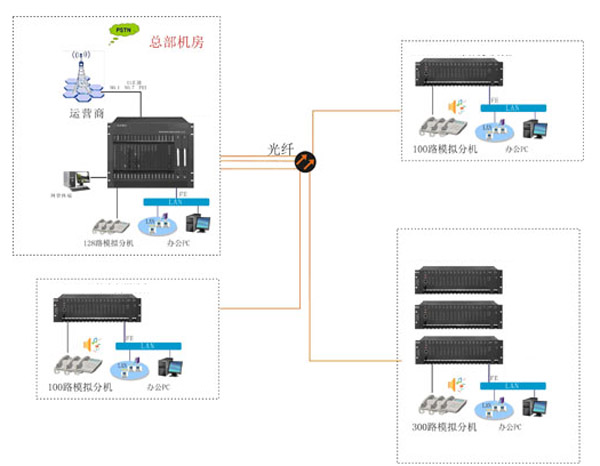

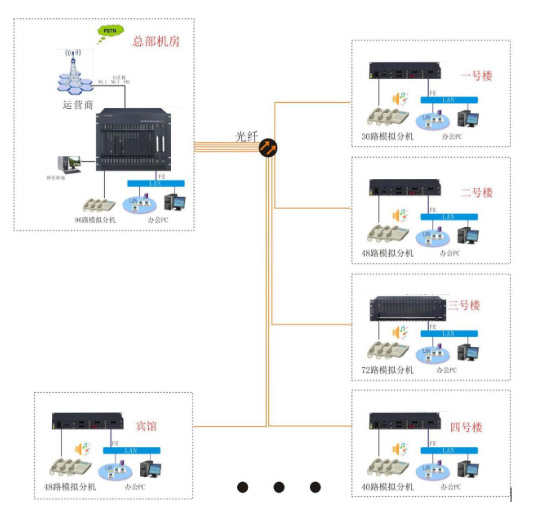

光纤程控交换机方案图

光纤接入程控电话交换机在多点分布场景应用方案

一、光纤程控交换机方案优势

三网融合的MUX和IP结合技术,满足视频、语音和数据业务对网络综合传输的要求。

兼容性:本次优化所使用设备均为我公司通信生产,与现有政法接入网设备属于同一厂家,在设备兼容性上做到无缝对接。并且可充分利用现有设备,***限度保护原有投资。

可靠性:充分考虑设备板(件)级、设备级、网络级等多层次的网络备份方案,制订可靠的网络备份策略,保证网络具有故障自愈的能力,***限度地保障各业务系统的正常运行。

安全性:采用时分复用技术,语音、数据进行物理信道隔离,当有病毒侵入网络时,不影响语音、会议电视业务。制定统一的网络安全策略,整体考虑网络平台的安全性。

可管理性:对网络实行集中管理、分级监测,并统一分配带宽资源。选用先进的管理平台,具备对设备、端口等的管理,流量统计分析,提供故障自动报警及发送。

可扩展性:充分考虑技术的兼容性、设备和线路带宽的扩展能力。

采用基于WEB的图形化操作界面,全中文人机对话模式,易于操作、维护和管理。

系统操作简便,故障诊断、设备维护简单灵活方便,MCU及终端支持远程TELNET配置、维护和监控。

所有设备采用工业级设计,系统结构集成度高,能够保证7*24小时不间断地稳定可靠运行,适应工作环境能力强,故障率低。

二、组网设备介绍

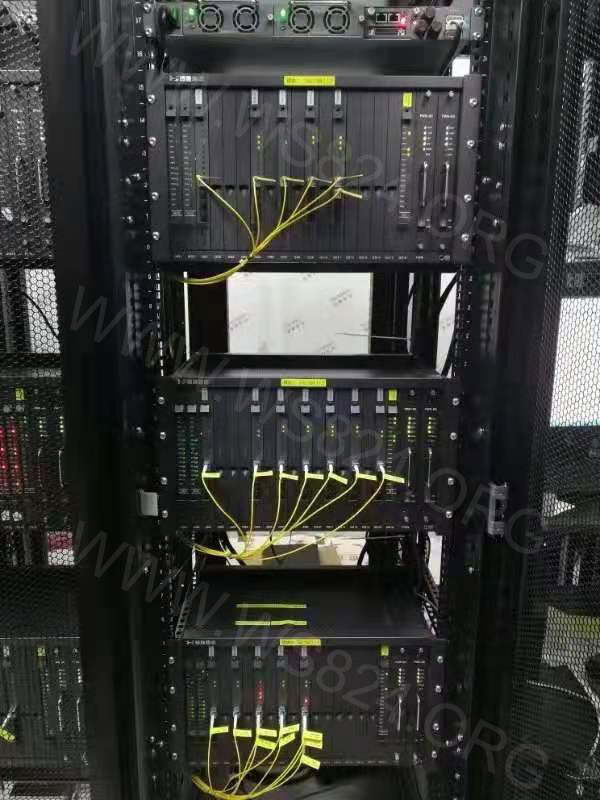

2.1 主机房设备(核心点和中心点E900多业务接入平台)

E900多业务接入平台(MSAP)融入数字信号处理技术、光传输技术、计算机网络技术,是集语音交换、信令汇接、光传输、PCM复用、64Kb交叉、2M交叉、2M汇聚、以太网汇聚等多种技术于一体的功能强大的多业务接入平台,实现语音、数据、图像(压缩和非压缩)等业务的传输、接入与汇聚。

E900多业务接入平台(MSAP)上行提供STM-1/4、FE/GE、E1等标准接口,完美融入SDH/MSTP网络,下行提供SDH、PDH、PCM等各种接入方式,充分满足STM-1、PDH155M、GPDH2.5G、N×64K、N×E1、FE、GE等各种专线业务;同时将MSAP与PBX功能融于一体,具备程控交换、信令汇接功能,为专网用户提供可靠的TDM专线业务。实现高密度的多业务汇聚能力,为用户构建一个集成度高、拓扑结构简单、建设成本低、运行更稳定可靠的多业务接入平台。

E900多业务接入平台(MSAP)采用SOC-NM2005综合网管平台,支持局端和远端全网设备的统一监控和管理;实现多级网管、远程管理;对网络实行集中操作、维护和管理(OAM)功能,实现电路的配置和调度。操作简单易用,提高网络运维效率,降低网建运维成本。

E900多业务接入平台(MSAP)采用19英寸8U标准机箱,设备机箱顶端为1U拉风口,***端为1U进风口,具备良好的散热系统;设备支持主控MCU、电源PWR主、热备份倒换控制;同时设备支持各种业务盘卡混插,整机工作性能可靠、稳定,易于安装、维护方便,灵活满足电信运营商、广电系统公网和公安、部队、电力、铁路公路交通、金融、政府及具有分支机构的企事业单位的专网建设需要。

2.2.光纤终端设备(E900综合复用设备)

E900综合复用设备是通过E1或光纤通道传输语音(FXO、FXS、2/4线、E/M、磁石等)、以太网数据、视频(单/双向)、音频(单/双向、左/右声道可选)、同/异步数据(RS232/422/485、V.35等)、E1业务等。由于语音信号传输距离是受限制的,通过E900综合复用设备同光端机的配合可以轻松的解决远距离传输语音的问题,且具有语音保密功能;特别适用于有光缆铺设而无电缆铺设,或语音需要保密(如部队)的场合。

E900综合复用设备提供1~4路物理隔离的以太网业务接口,传输不同业务数据。通过光纤传输时以太网带宽可达100Mbps;通过单E1或多E1传输时,以太网带宽N×64K可调,可根据业务需要设置动、静态带宽,当语音业务未启用时其通道带宽自动切换到以太网通道,增加以太网业务带宽,有效利用资源。

利用E900综合复用设备可以使一个集团公司或一个系统单位共用一台程控用户交换机,将总部的用户分机延伸至分部;并通过以太网通道使总部与分部的局域网互联,实现资源共享,统一管理。

E900综合复用设备,有机的将PCM复用设备和传输设备融于一体,同时配合其他设备可组建各种不同类型传输网。

E900综合复用设备作为用户端设备时,可配置PBX语音交换盘,实现内部本地交换,具有集团电话强大的用户功能。

E900综合复用设备是各电信运营商在末端用户接入和专网基层单位接入的通信设备,具有较高的性价比和广泛的应用。

三、方案网管平台

其主要特点是:提供强大的拓扑管理功能;通过C/S方式的软件结构,可支持灵活的部署模式;可对我公司通信设备有限公司生产的系列设备进行统一的管理;采用面向对象的设计,实现面向对象的并发多任务处理;支持管理者(Manager)和代理者(Agent)的动态分布式处理,实时性好;具有中文图形化用户界面。可以提高网络运行维护效率,实现快速故障定位,降低运营维护成本。

功能特点

模块式设计

基于分布式、模块化、分层思想设计

提供以太网及RS-232两种网管接口

采用Client/Server模式的软件架构,支持跨平台应用

网管采用由客户端、网管服务器、数据库三层结构实现

扩展性好,系统功能分布在几个服务器上,维护和扩展非常容易

***的网管功能

提供配置、告警、性能、维护、安全、系统和报表管理功能

支持我公司生产的系列设备

提供完善的日志记录

完善的访问权限控制功能(超级、管理员、操作员)

多层次网络拓扑、提供分级分区域的管理功能

提供环回、误码测试等多种增强OAM功能

卓越的性能指标

实时数据延时<3秒,告警响应时间<5秒

支持***多16个并发客户端

当前告警表***多可存储10万条告警记录

单个网管服务器***可管理2048个设备

故障管理

实现告警事件的处理。可以显示告警的设备名称,告警类型,告警发生的事件,以及操作人员。可以修改告警的级别或屏蔽告警。可以将告警信息导出到外部文件。

四、应用场景

光纤接入程控电话交换机广泛应用于光纤形式组网企事业单位,党政军专网,军队武警内网等
