协议转换器/协转/接口转换器

什么是协议转换器?协议转换器简称协转,也叫接口转换器,它能使处于通信网上采用不同高层协议的主机仍然互相合作,完成各种分布式应用。协议转换器工作在传输层或更高。接口协议转换器一般用一个ASIC芯片就可以完成,成本低,体积小。它可以将IEEE802.3协议的以太网或V.35数据接口同标准G.703协议的2M接口之间进行相互转换。也可以在232/485/422串口和E1、CAN接口及2M接口进行转换。

协议转换器的定义:协议转换是一种映射,就是把某一协议的收发信息(或事件)序列映射为另一协议的收发信息序列。需要映射的信息为重要信息,因此协议转换可以看作是两个协议的重要信息之间的映射。所谓重要信息和非重要信息是相对而言的,要根据具体需要加以确定,选择不同的重要信息作映射,会得到不同的转换器。

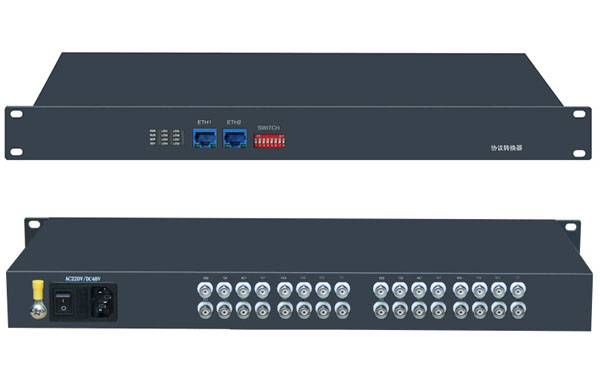

E1/2m转以太网协议转换器

协议转换器/协转/接口转换器



协议转换器利用E1通信线路,为互联网提供带宽为1.92M,7.6M,15.2M,30.4M的数据传输通道,通过光端机等传输设备将两个局域网连接成为一个局域网的两个网段,并使用同一个IP地址。自动学习MAC地址,根据地址表对数据包进行过滤(此功能可以关闭),对TCP/IP协议透明。

广泛应用于电信、移动等电信运营商公网及邮电、电力、银行、公安、部队、铁路、大型企事业单位等……专网。

功能特点:

1、实现以太网数据在1~16E1电路中的透明传输;

2、可设置CRC告警门限自动对传输质量差的线路进行隔离,并且是单方向切断,当2M支路一个方向误码率超了门限时,只切断该方向,另一方向不受影响,即以太网传输的两个方向可以不对称

3、实现允许多路E1有10ms的传输时延差。当该差值超出允许的范围时,系统可以自动停止在时延过大的E1上发送数据

4、环回功能:E1本端自环、E1远端环回

5、内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能

6、E1接口符合ITU-TG、703、G、704和G、802、3

7、E1接口模块含有内置的时钟恢复电路和HDB3编解码电路

8、设备工作中支持E1信道的热插拔,并自动检测有效的E1信道,中间不会中断数据传输

9、支持1~16路E1的灵活配置,在复位时自动检测E1的数量和时延并选择可用的E1口

10、支持本地系统对远端系统的复位

11、具有以太网监控自动复位功能

12、标准1U机箱:(484x276x44)mm



系统拓扑图:

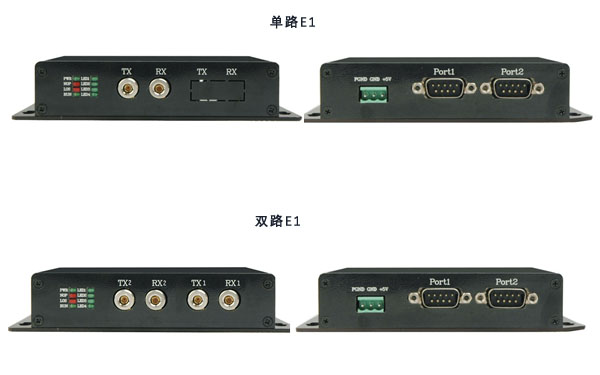

2M/E1转RS232/422/485接口

E1接口与标准RS232/422/485接口之间的物理层转换



实现E1接口与标准RS232/422/485接口之间的物理层转换,为网络中不同接口设备之间的通信提供安全、无缝连接。提供1~8路RS232/422/485异步数据接口。

链型协议转换器分主端站和节点站。若任一个节点站设备掉电或故障,不影响主干链路的传输。双E1传输接口可实现1+1保护传输,适用于要求较高的场合。

本系列产品性能稳定、功能齐全、功耗低、集成度高、体积小等特点。

功能特点:

1、实现1~8路RS232/422/485异步数据+2路开关量

2、可作为E1接口1+1保护的点对点传输设备

3、各接口技术参数均符合国际或国内相关标准

4、具备浪涌和三级防雷击保护

5、具有E1接口旁路功能,某节点出现故障时不影响其它节点信号的传输

6、标准速率:≤115200bps

7、传输接口:E1(节点站为双E1接口)

接口数量和类型:

RS232接口:8,DB9

RS422接口:4,DB9

RS485接口:8,DB9

系统拓扑图:

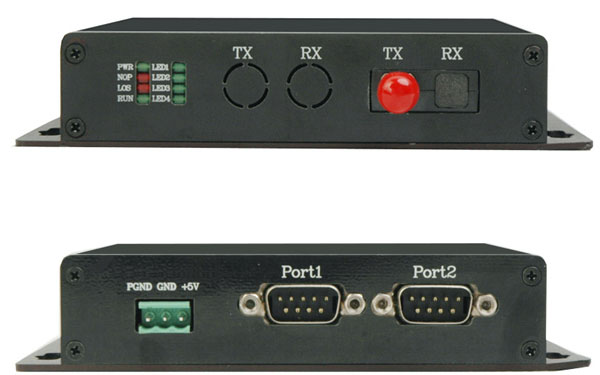

单光口

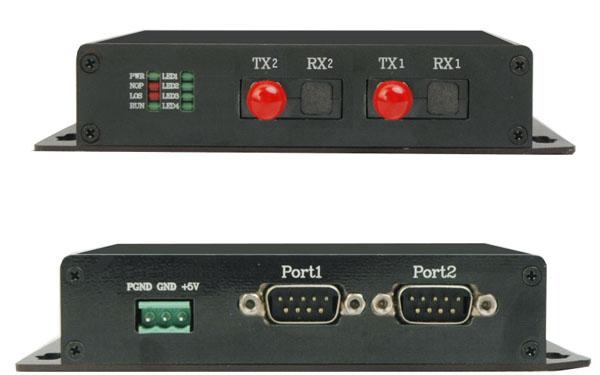

双光口



实现光纤接口与标准RS232/422/485接口之间的物理层转换,为网络中不同接口设备之间的通信提供安全、无缝连接。提供1~8路RS232/422/485异步数据接口。

链型协议转换器分主端站和节点站。若任一个节点站设备掉电或故障,不影响主干链路的传输。双光口传输接口可实现1+1保护传输,适用于要求较高的场合。

本系列产品性能稳定、功能齐全、功耗低、集成度高、体积小等特点。

功能特点:

1、实现1~8路RS232/422/485异步数据+2路开关量。

2、可作为光纤接口1+1保护的点对点传输设备。

3、各接口技术参数均符合国际或国内相关标准。

4、具备浪涌和三级防雷击保护。

5、选配光纤旁路功能,某节点出现故障时不影响其它节点信号的传输。

6、标准速率:≤115200bps。

7、传输接口:光纤(节点站为双光接口)。

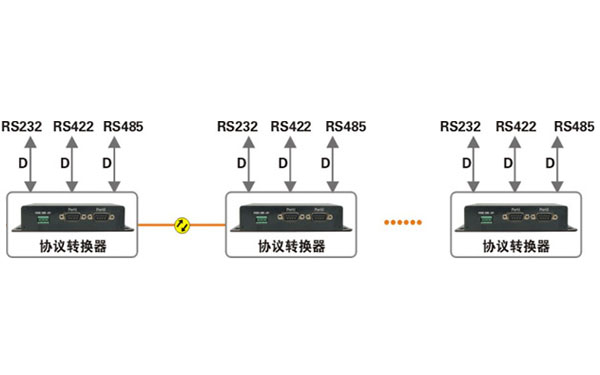

系统拓扑图:
