WS824(5)U

国威WS824(5)U电话交换机产品描述：

标准机架式设计；

***容量为16外线128分机；

三级防雷系统；

***多可配接12部专用话机

具体功能：

1）分机字头全弹编：可设1~8字头

2）电脑话务员功能（默认2路，6段60秒）；

3）支持8方电话会议；

4）管理软件，实现计费、编程、监控功能；

5）支持外置音乐、外置传呼、内置音效提示；

6）强抗雷击、过压过流保护设计，所有端口符合K20防护要求；

7）分机来电、外线来电区别响铃；

8）自查分机号、端口号功能；

9）热线拨号功能（可自定义拨号时间）；

10）限时通话，可进行3、6、9分钟通话警告提示，并释放通话；

11）多级服务等级限制：含内线、市话、国内、国际、特别号码；

12）自动经济路由； 13）255组随身密码；

14）多种呼叫转移：含无人接转移、遇忙转移、立即转移、遇忙或无人接转移；

15）分机端口支持多种话机类型：普通话机、传真机、POS机；接普通话机可免装电池，持续供电； 设备适应于：工厂、酒店、学校、办公、服务中心等等场所；

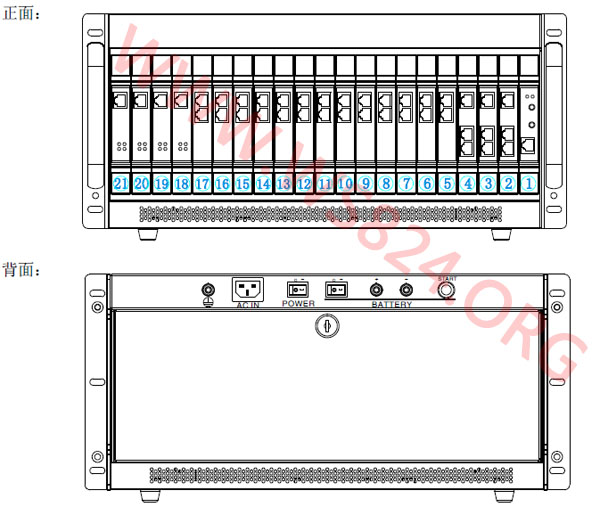

安装槽位说明：

WS824-5U

备注：

1 主控板

2 ~ 4   008A分机板（从右至左）

5 ~ 17  008C分机板（从右至左）

18 ~ 21 400L外线板（从左至右）

说明：

1主控板为控制整机系统运行的核心单元， LED1为系统电源指示灯， LED2为系统运行状态灯；008A分机板是混合分机板，4前端口为专用话机端口，4后端口为普通分机端口，接普通分机时需用2芯线连接， 008C分机板可接8部普通分机（也可安装于2至4槽位），400L 外线板可接4条外线。

2系统***多可接12部专用话机，分别为分机端口001-004 009-012 017-020 。

3原始分机号码以8开头，例如：001-8001 002-8002 128-8128

4系统也可选配加装P02电源板用于接后备电池供电。加装后在 BATTERY区域的“+”“-”接线端子上直接接24V备用电池并打开开关，停电后将自动切换电池供电不影响系统工作；若停电后再接上备用电池打开开关，此时需要按住START按钮

5秒钟左右，系统工作正常后，松开START按钮，电源将启动电池供电，当电池电压低于电源板供电的***保护值时，电源板自动切断电池供电；当交流电正常后，电源板自动给电池充电，以备下次停电时使用。
