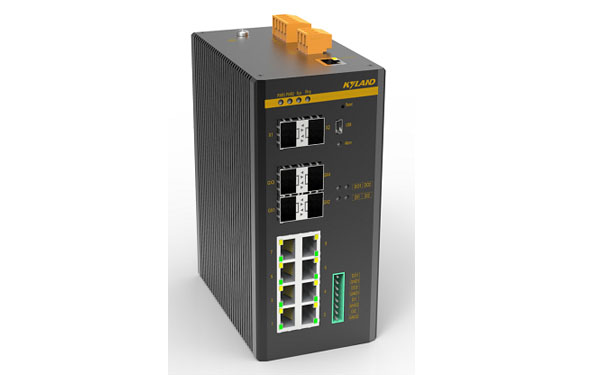

2X+12G TSN时间敏感网络交换机

产品简介

时间敏感网络交换机是一款集成了时间敏感网络(TSN)特性的卡轨式管理型工业以太网交换机,提供2×10GBase-X SFP+接口, 4×100/1000Base-X SFP接口, 8×10/100/1000Base-T(X) RJ45电口,可通过自协商与对端设备协商端口速率及双工模式。时间敏感网络(TSN:Time Sensitive Networking )是IEEE802.1 TSN任务组开发的一套协议标准,该标准定义了以太网数据传输的时间敏感机制,通过允许一些流量分组优先转发,利用门控调度机制清理线路以及带宽预留等机制来保证业务流量在以太网中的传输性能,为标准以太网增加了确定性和可靠性,以确保以太网能够为关键数据的传输提供稳定一致的服务级别,当前可支持的时间敏感网络基础协议包括:IEEE 802.1AS Time Synchronization、IEEE 802.1Qbv Scheduled Traffic 、IEEE802.1Qcc SRP Enhancements (Netconf/Yang)等。

支持 IEEE1588 PTPV2, DRP(自愈时间<20ms),RSTP/MSTP,VLAN,组播,QoS,SSH等丰富的二层软件特性,并支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件 。

具有IP40防护的金属外壳,抗强振动的卡轨座,极端环境温度适应能力及良好的EMC电磁兼容性能,使该系列产品具备在恶劣工业环境下稳定可靠工作的能力。在工业领域,时间敏感网络作为下一代工业网络的演进方向,应用在工业自动化领域、汽车内部网络等各种对传输时间有高稳定性要求的网络。

关键特性

支持2×10GBase-X SFP+接口,4×100/1000Base-X SFP接口,8×10/100/1000Base-T(X) RJ45电口,自动侦测,全/半双工,MDI/MDI-X自适应

支持TSN相关协议标准:IEEE 802.1AS PTP/IEEE 802.1Qbv/IEEE 802.1Qcc/ 802.1Qav

支持RSTP/MSTP, DRP环网冗余

支持CNC集中网络配置

IP40防护等级

支持宽温:-40℃~85℃

符合工业四级电磁兼容性要求和IEC61850-3



软件功能

TSN时间敏感网络支持IEEE 802.1AS PTP
支持IEEE 802.1Qbv
支持IEEE 802.1Qcc
支持IEEE 802.1Qav
交换功能支持静态VLAN,PVLAN
支持端口流控
支持线速, 广播、组播、未知单播风暴抑制
支持静态和动态MAC地址和MAC地址老化
冗余技术支持RSTP/MSTP
支持DRP, 自愈时间<20ms
支持链路聚合(LACP, IEEE802.3ad)
组播技术支持IGMP snooping
支持GMRP
支持静态组播
网络安全支持IEEE 802.1x
支持HTTPs/SSL
支持SSH
支持本地RADIUS server, 也支持对外部的RADIS Server转发身份认证信息
支持TACACS+
支持单播MAC过滤
服务质量管理支持ACL
支持基于端口和协议的数据流控制和限制
支持802.1p TOS/DiffServ, 支持SP, WRR队列调度
管理与维护支持Console, Telnet, WEB管理方式
支持SNMP管理, 支持SNMPv1/v2c/v3
SNMPv3 支持DES和AES加密
支持TCP/UDP, Ping, Trace route
支持通过FTP/TFTP/SFTP/HTTP/HTTPs进行软件和配置的上传下载
支持端口镜像和远程镜像端口
支持LLDP和LLDP MIB(802.1ab)
支持数据包大小可配(MTU)
诊断技术支持内部硬件自检
支持IP/MAC冲突告警, 电源告警, 端口告警和环告警
支持日志功能
IP管理支持IPv4
支持DHCP server/option12
支持Port Security over DHCP
支持DHCP-relay-agent/option 82/61/66/67
支持BOOTP/Bootstrap协议
支持DHCP Relay Agent Information Option, 支持DHCP Client
支持ARP
时钟管理支持PTP, IEEE1588(基于硬件)
支持SNTP client
支持NTP client
技术参数

标准IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T and 100Base-FX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3z (1000Base-SX/LX)
IEEE1588 (PTP V2)
IEEE 802.1AS
IEEE 802.1Qbv
IEEE 802.1Qcc
IEEE 802.1Qav
交换属性优先级队列 8
VLAN数 4K
VLAN ID 1~4094
组播组数 8K
MAC表 16K
包缓冲区 1Mbit
包转发率 47.6Mpps
交换延迟 <5μs
Jumbo帧 9.6Kbytes
接口端口:2×10GBase-X SFP+接口,4×100/1000Base-X SFP接口, 8×10/100/1000Base-T(X) RJ45电口
Console口:RS232,RJ45
管理口:支持带内带外,带外口:RJ45电口
告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max;2路Alarm input输入:干节点:逻辑0(短路),逻辑1(断开);保护:4KV光电隔离;36VDC过压保护
状态指示灯运行指示灯:Run
告警指示灯:Alarm
电源指示灯:PWR1,PWR2
环指示灯:Ring
接口指示灯:Link/ACT,Speed(电口),Link/ACT(光口)
按钮Reset:支持重启和恢复默认配置
电源输入电压
L2=24-48VDC(18-72VDC)
HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)
接入端子
5芯5.08mm间距插入式端子 (L2)
3芯7.62mm间距插入式端子 (HV)
功率 <25W
过载保护 支持
反接保护 支持
冗余保护 支持
机械结构外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
重量 小于1.25Kg
安装方式 DIN卡轨式或壁挂式
环境工作温度 -40℃~+85℃
储存温度 -40℃~+85℃
相对湿度 5~95%无凝露
质保MTBF >300000h
保修期 5年
行业标准EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 10V(150kHz~80MHz)
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
