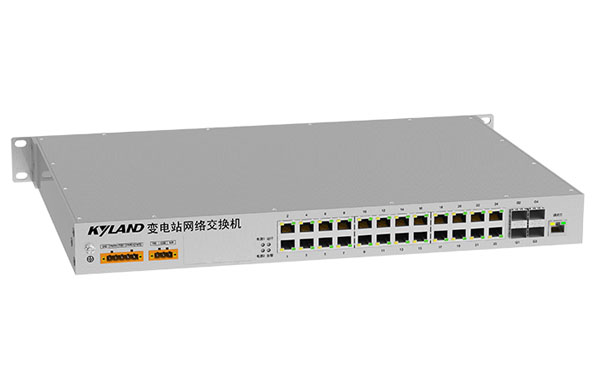

***电网智能变电站以太网交换机 3024P

产品简介

本产品系列专门针对***电网智能变电站过程层及站控层应用而设计的交换机,符合《Q/GDW 10429-2017 智能变电站网络交换机技术规范》要求。支持延时累加、CSD离线配置、组播流量控制等创新功能,获得***电网型式试验认证证书。

关键特性

符合智能变电站以太网交换机领域***行业标准和***电网***企业标准

过程层设备支持交换延时累加功能

支持CSD配置文件导入,实现离线自动配置

具备组播流量控制功能,实现SV、GOOSE数据流精细控制

双路告警接点,可针对不同严重等级的故障区分告警

过程层设备提供独立的MMS管理接口,管理数据和业务数据物理隔离,互不影响

中国电科院、国网电科院权威机构认证


产品型号型号描述
3024P-G-F16G4过程层交换机,4×1000Base-X, 10/100/1000Base-T(X) SFP接口 ,16×100Base-FX SFP接口,2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源, 2路 MMS通信端口, 1路 RS232调试串口
3024P-G-G16过程层交换机,16×1000Base-X, 10/100/1000Base-T(X) SFP接口 ,2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源, 2路 MMS通信端口, 1路 RS232调试串口
3024P-Z-E24G4站控层交换机,4×1000Base-X, 10/100/1000Base-T(X) SFP接口 ,24×10/100/1000Base-T(X) RJ45电口,2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源, 1路 RS232调试串口
3024P-Z-E24G2站控层交换机,2×1000Base-X, 10/100/1000Base-T(X) SFP接口 ,24×10/100/1000Base-T(X) RJ45电口,2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源, 1路 RS232调试串口


功能

交换功能支持VLAN,PVLAN
支持端口聚合
支持端口流控
支持广播风暴抑制
冗余技术支持DHP, DRP,自愈时间<20ms
支持STP/RSTP
组播技术支持GMRP
支持静态组播
支持组播流量控制
安全技术支持HTTPS/SSL
支持SSH
支持SFTP
支持用户分级
支持MAC地址绑定
支持端口隔离
支持防攻击
支持网络安全监测装置管理
支持身份认证、有效性验证、身份限制、参数修改校验、日志记录、MMS风暴防护、存储安全、进程安全、运行环境安全、代码安全等业务安全特性
服务质量管理支持ACL,对L2-L4层数据进行过滤
支持802.1p(CoS),DSCP
支持SP,WRR队列调度
管理与维护支持Console,WEB管理方式
支持SNMPv1/v2c/v3,可通过Kyvision集中管理
支持IEC61850 MMS建模管理
支持CSD离线配置
支持文件传输及软件升级
支持IP/MAC冲突告警,失电告警,电源告警,温度告警,端口LinkDown告警,环告警,CPU利用率告警,内存利用率告警,端口流量告警,CRC及丢包率告警,配置变更告警
支持端口镜像
支持环路检测
支持CRC保护
支持Syslog
支持RMON
支持LLDP
支持Link-check
支持NTP,SNTP
支持延时累加
产品规格

技术参数标准
IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX和100Base-FX)
IEEE 802.3ab(1000Base-T)
IEEE 802.3z(1000Base-SX/LX)
IEEE 802.3ad(端口聚合)
IEEE 802.3x(流控)
IEEE 802.1p(优先级)
IEEE 802.1Q(VLAN)
IEEE 802.1w(RSTP)
交换属性优先级队列 8
VLAN数 4K
VLAN ID 1~4093
组播组数 512
MAC表 16K
包缓冲区 8Mbit
包转发率 47.6Mpps
交换延迟 <10μs
接口Console口 RS232,RJ45
以太网口 SFP接口,RJ45接口
MMS接口 RJ45
电源接口 5芯5.08mm欧式连接器
告警接口 3芯5.08mm欧式连接器
指示灯前、后面板指示灯
告警指示灯
运行指示灯
电源1指示灯
电源2指示灯
通信端口状态指示灯
通信端口异常中断指示灯
电源输入电压 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC)
功率 <30W
过载保护 支持
反接保护 支持
冗余保护 支持
机械结构外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸 482.6mm×44mm×315.7mm(W×H×D)
重量 <5Kg
安装方式 19英寸1U机架式
环境工作温度 -40℃~+70℃
储存温度 -40℃~+85℃
相对湿度 5~95%无凝露
质保保修期 5年
行业标准EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port/Alarm Port:±2kV
IEC61000-4-5(Surge) Power Port/Alarm Port:±2kV/DM,±4kV/CM;Data Port:±4kV
IEC61000-4-6(CS) 10V(150kHz-80MHz)
IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s)
IEC61000-4-9(脉冲磁场) 1000A/m
IEC61000-4-10(阻尼振荡) 100A/m
IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM
IEC61000-4-16(共模传导) 10V(cont.)
IEC61000-4-29(电压中断) 0%/100ms

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
