国威WS824-NSN9000i系列产品设置

国威WS824-NSN9000i网页编程设置

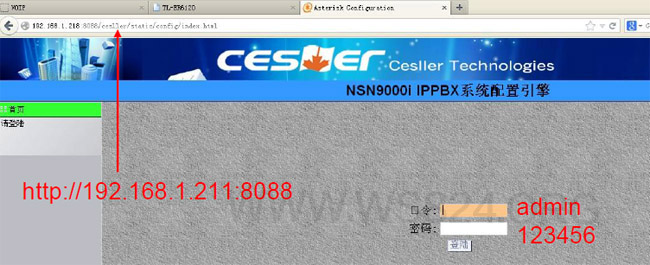

> 通过在浏览器地址栏输入以下http://192.168.1.211:8088进入界面(如果IP地址已修改,则输入修改后的IP地址),然后输入用户名admi>,再输入密码123456进入>S>9000i的网页编程界面。



国威WS824-NSN9000i状态显示

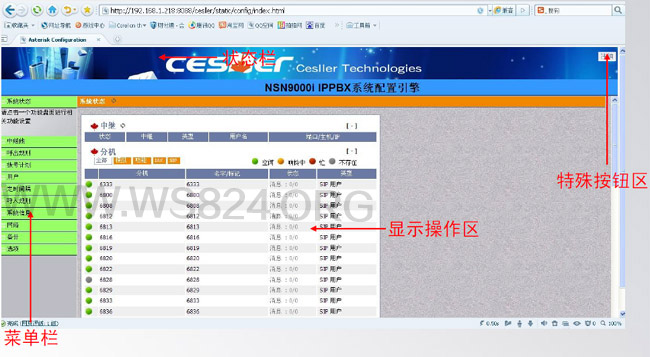

> 登陆国威IP电话交换机后首先进行状态显示界面,界面包括导航栏,显示操作区、状态栏和特殊按钮区

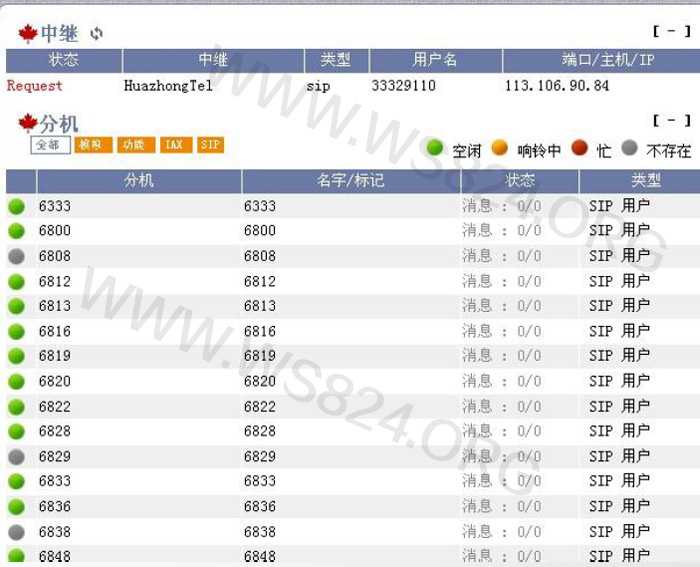

系统状态

> 系统状态包括目前系统当中的的外线状态和分机状态





国威WS824-NSN9000i菜单栏

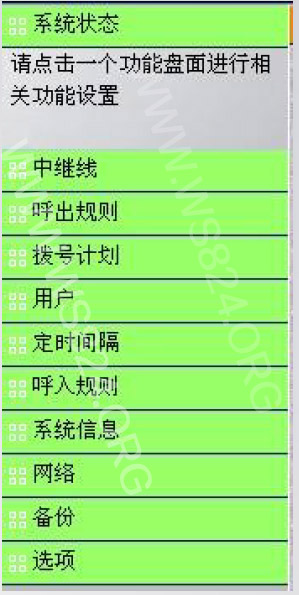

> 菜单栏包括系统状态、中继线、呼出规则、拨号计划、用户、定时间隔、呼入规则、系统信息、网络、备份及选项> 应用的设置项为中继线、呼出规则、拨号计划、用户、呼入规则

> 系统的设置项为网络、备份及选项

> 系统状态与系统信息为系统显示项

> 定时间隔为不常用项

> 另外,系统还隐藏了部分高级选项,可以通过“选项”-“高级选项”-“显示高级选项”将这些项目调出



国威WS824-NSN9000i中继线设置

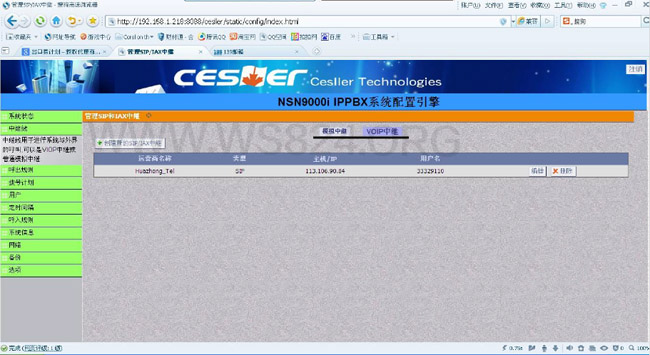

> 点击“中继线”,选择“VOIP中继”,此时可以看到系统已建立的SIP中继的相关内容

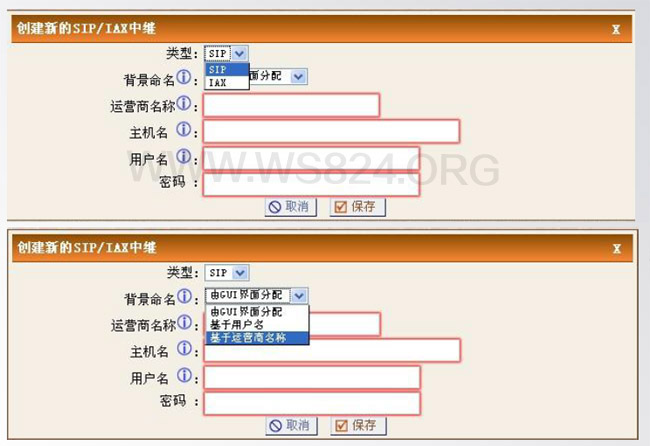

> 点击“创建新的SIP/IAX中继”弹出如下对话框,选择中继类型

> 设置“背景命名”“主机名”“用户名”及“密码”(运营商提供)

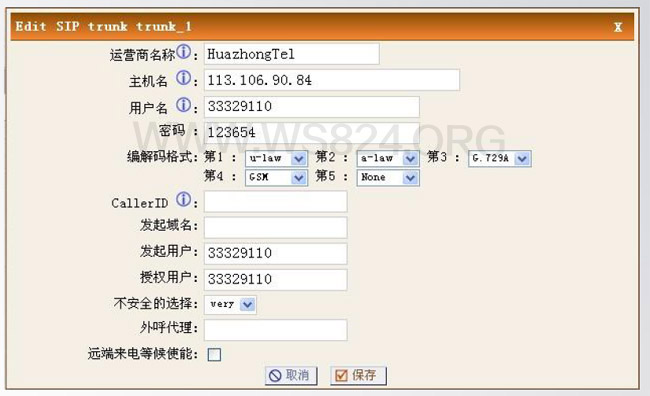

设置完成后点“保存”,然后再点“编辑”进入修改“编解码格式”相关用户及“不安全选择”,编解码顺序一般为u-law/a-law/G.729A/GSM,“不安全的选择”选择“very”,发起及授权用户与用户名一致即可

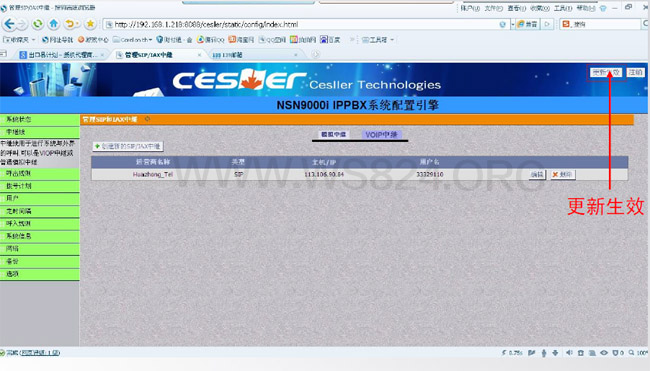

中继线设置完成后,记得点击特殊按钮区的“更新生效”按钮,这样之前设置的内容才会生效,后续其它相关设置栏目设置完成后也必须点击该按钮相关内容才能生效(生效时状态栏显示“系统已重载”)




国威WS824-NSN9000i呼出规则

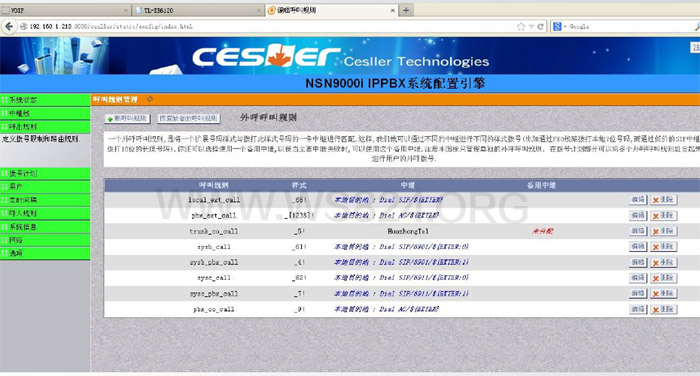

> 呼出规则是拨号计划的基本单元。点击“呼出规则”,可以看到相关已建立的“呼叫规则”及相关“样式”、本地目的地或中继线等内容

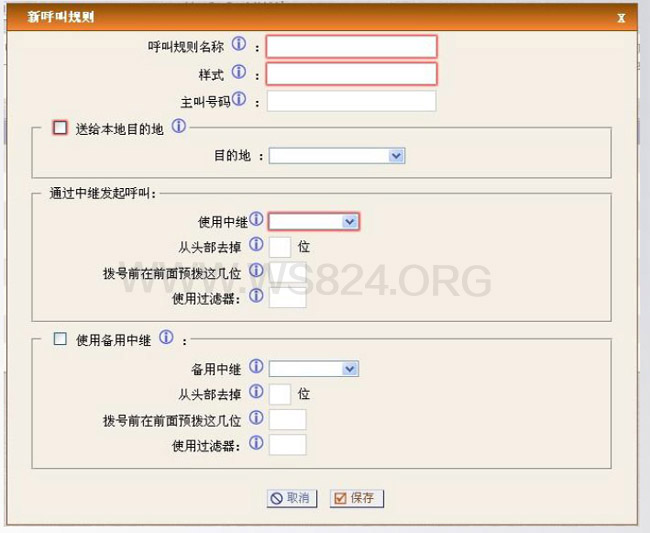

建立中继呼出规则,用于利用系统SIP中继进行外呼,点击“新呼叫规则”

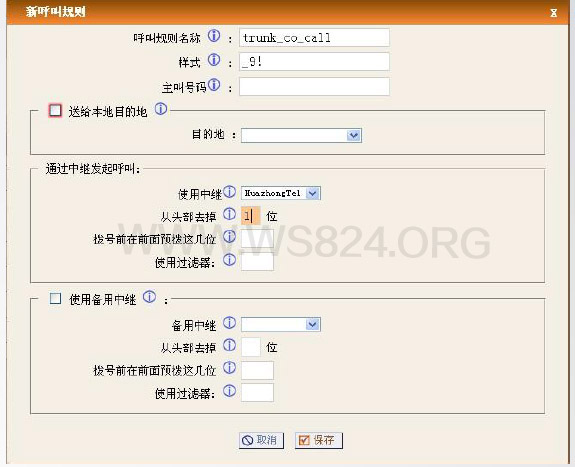

输入“呼叫规则名称”“样式”“使用中继”“从头部去掉”等项目。如图表示设置拨“9”利用系统“HuazhongTel”中继呼出,外呼时去掉***位“9” 。如果在选择的以上的中继线遇忙时,为保证呼叫可以增加一条预备中继线。选择“使用备用中继” ,并在其下面的分栏目输入适当的参数

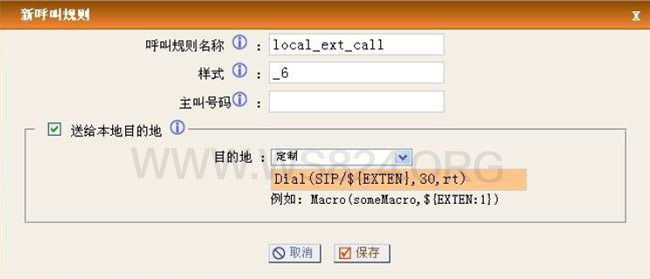

建立本地呼出规则用于IP分机之间,IP分机与交换机分机之间的呼叫。设置“呼叫规则名称”“样式”并勾选“送给本地目的地”,在“目的地”根据需求选择已建立IP分机、总台、挂机、阻塞或定制,一般采用“定制”的方式来设置规定的目的地。如图表示设置用于拨“6”(_6!)呼叫SIP分机,在“定制”栏中输入:“Dial(SIP/${EXTEN},30,rt)”(此为固定格式)

> 注:“呼叫规则名称”***采用顾名思义的英文单词表示

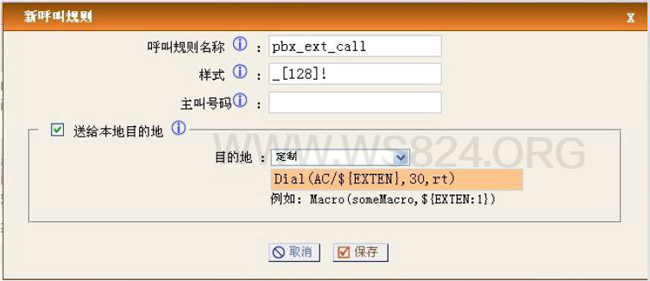

建立“呼叫规则”用户呼叫字头分别为1/2/8的交换机分机。点“新呼叫规则”,输入“呼叫规则名称”pbx_ext_call,“样式”_[128]!(多个字头一般采用中括号括起来),勾选“送给本地目的地”,目的地选择“定制”,然后在定制栏输入“Dial(AC/${EXTEN},30,rt)”(此为固定格式),如图

呼出规则设置

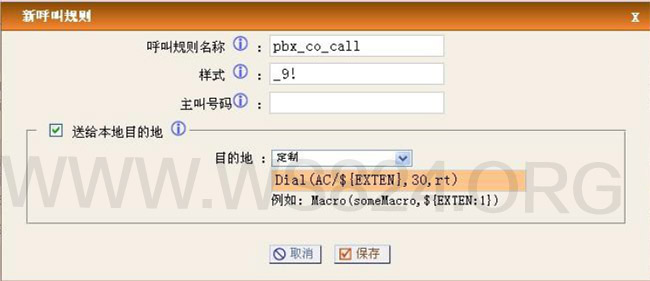

建立“呼叫规则”用于拨“9”利用交换机中继进行外呼。此做法可以用来控制IP分机的呼叫权限。点“新呼叫规则”,输入“呼叫规则名称”pbx_co_call,“样式”_9!(多个字头一般采用中括号括起来),勾选“送给本地目的地”,目的地选择“定制”,然后在定制栏输入“Dial(AC/${EXTEN},30,rt)”(此为固定格式),如图





国威WS824-NSN9000i拨号计划

> 拨号计划是用来对用户的拨号进行判断,处理和分析的工具。也就是说一个用户摘机后,拨出的号码将如何处理,将根据分配给它的拨号计划来处理。一个拨号计划可以包含一个或多个呼出规则

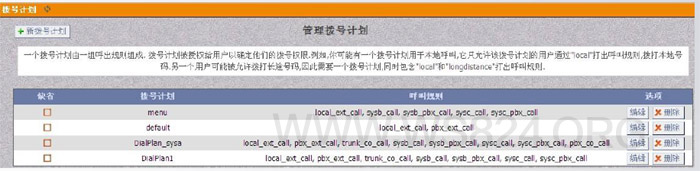

点“新拨号计划”,输入呼叫规则名称,选中所需要的“呼叫规则”,对于系统自带的呼叫规则(非前面建立),可以根据需求选中或不选中,这里我们一般不选

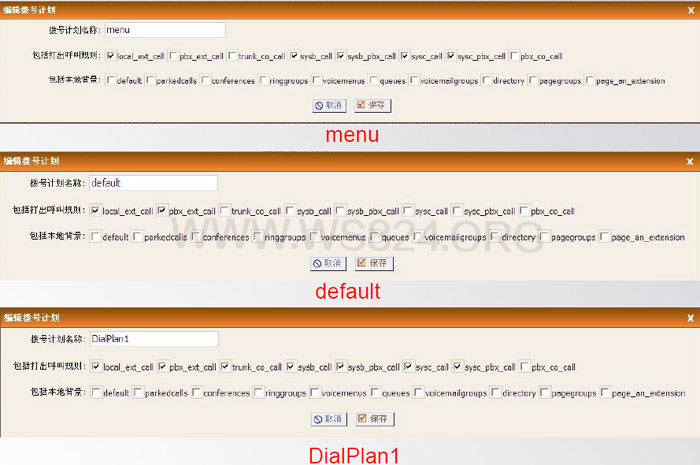

> 另外,为了系统能合理使用,需再建立“menu”和“default”两个拨号计划,其中menu为交换机分机拨号处理,default为异地系统呼入本地系统的拨号处理

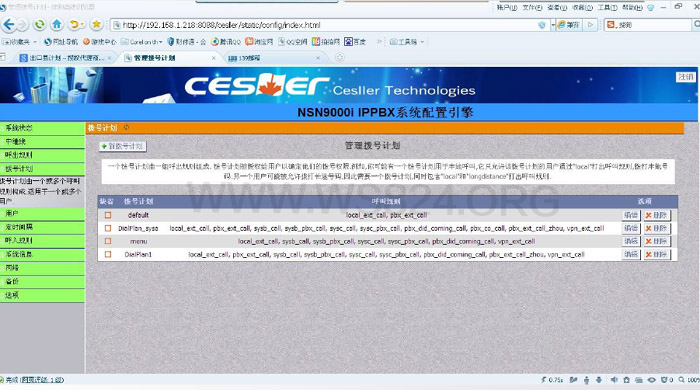

相关拨号计划的建立



国威WS824-NSN9000i用户设置

> 用户是指IP话机,软电话或接入系统的其他IP分机。

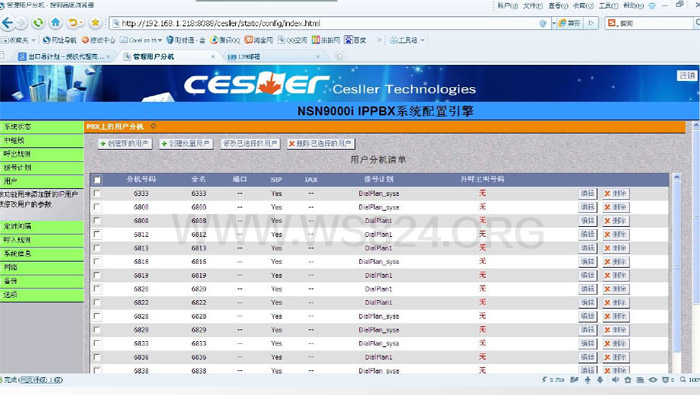

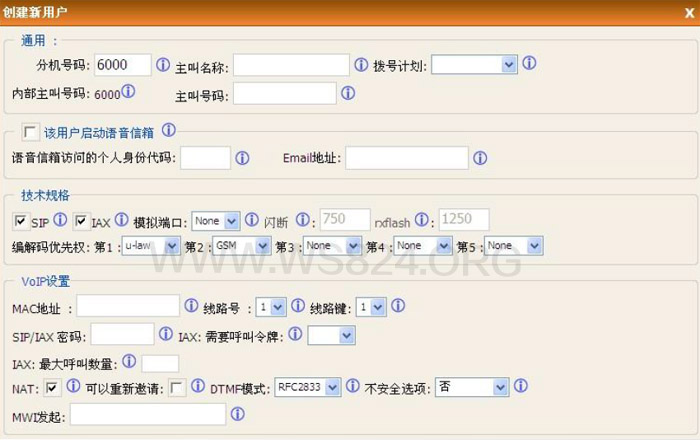

点击“创建新的用户”,设置用户相关的“通用”、“技术规格”、“VOIP设置”等项目的内容





> 在"通用"框中,设置以下参数:

在“分机号码”处设置该用户的分机号码。

在“主叫名称”处输入该用户的名字,比如Song

在“拨号计划”处选择该用户需要的拨号计划,如“DialPlan1”

在“主叫号码”处填入该用户拨打外线(比如SIP中继)时的主叫号码;如果不

需要,则也可不填写

> 在“技术规格”框中,设置以下参数:

SIP用户则选择SIP,IAX用户则选择IAX

在"编解码优先权"的五个编解码格式选择栏中,建议第1/2/3/4/5栏分别选择

u-law/a-low/G.729A/GSM/None.

> 在“VoIP设置”框中,设置以下参数:

在“SIP/IAX 密码”处,输入用户帐号注册的密码

在NAT处点击选择

在“可以重新邀请”处点击选择,以选择语音流可以不经过系统中转,减小

系统的运行负担

在“不安全选项”处选择“端口,邀请”

国威WS824-NSN9000i呼入规则设置

> 这个规则是针对中继线打入时,决定如何对呼入进行处理。点击“呼入规则”,可以看到系统已建立的中继线,若系统未建立中继线则无法新建“呼入规则”

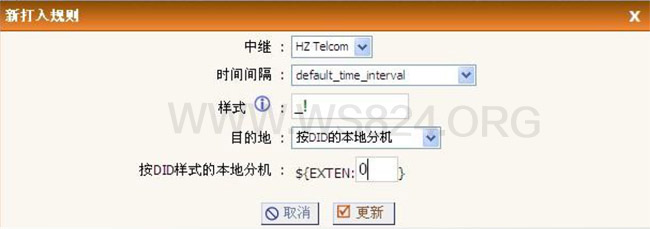

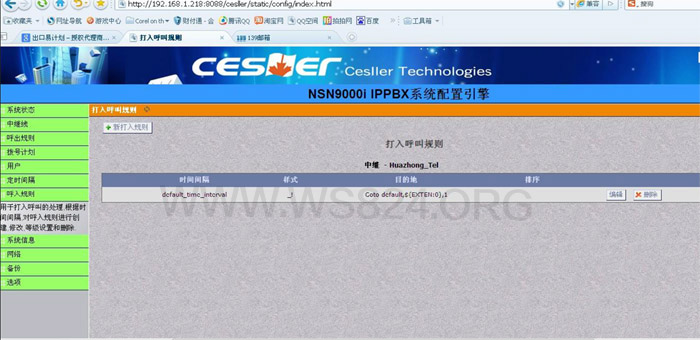

> 点击“呼入规则”功能框,将可以看到各个中继的呼入规则设置状况,选择“中继”和“时间间隔”,在“样式”输入被叫号码匹配格式,以便针对呼入的不同的被叫号码,让不同的用户响铃。如果我们不考虑对被叫号码进行分析,无论打入有没有被叫号码都一样处理,将样式(匹配格式)设置为“_!”;在“目的地”选择哪个分机响铃等处理方式。如果被叫号码是本系统的分机,则可选择“按DID的本地分机”,并在下边的DID匹配格式中填入从第几位开始分解本地分机号码,如图







国威WS824-NSN9000i网络设置

> 使用前,我们需要设置系统的IP地址。IP地址可以为三种,一种为公网IP地址,一种是私用局域网IP地址,一种是自动分配IP地址(系统已关闭)。





> 当系统作为公司总部的主系统,且有外地分系统或移动办公的IP分机,一般申请一个公网IP地址。如果公司在各地有自己的内部网络,则可使用一个固定的内部地址。作为分系统,一般安装在公司的局域网内,可以分配一个固定的局域网IP地址。这样本地的IP分机才能注册在系统上

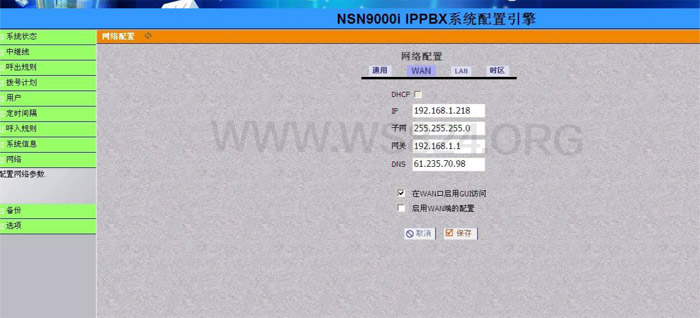

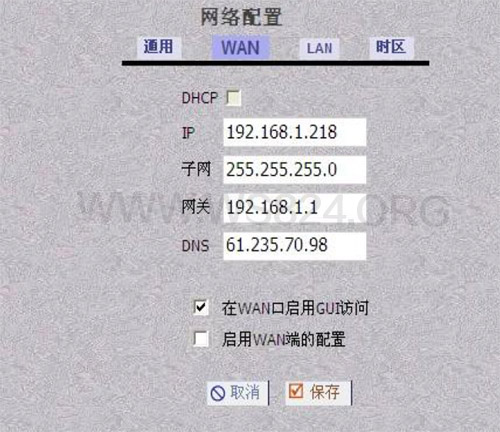

> 点击“网络”功能框,再点击WAN,在下面的IP栏输入固定分配的IP地址,如192.168.1.218(局域网)或123.65.219.202(公网),在“子网”栏输入子网数据,一般为255.255.255.0,再到“网关”和DNS栏输入网关和DNS的信息,选择“在WAN口启用GUI访问”然后保存即可,如图

国威IP电话交换机WS824-NSN9000i备份

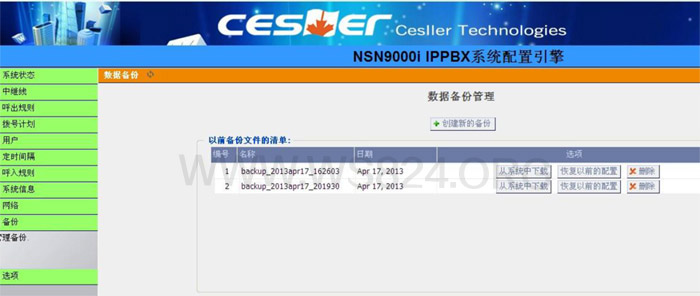

> 通常为了方便用户系统维护。需要将已经设置好的系统配置内容备份起来用于系统升级或崩溃后恢复系统。点击备份,进行备份页面,此时可以看到以时间命名的备份文件清单,如:backup_2013apr17_162403。

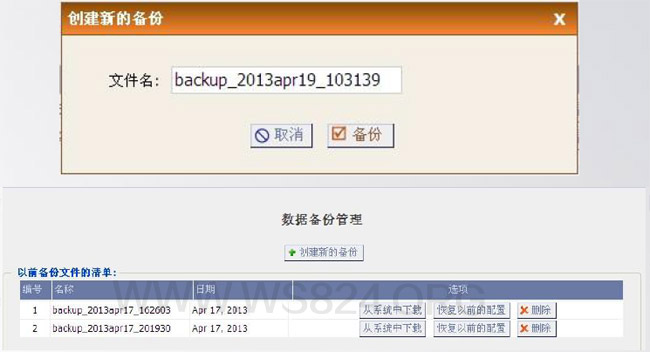

> 点击“创建新的备份”,会弹出备份操作框,点“备份”即可进入备份系统配置状态,此时在状态提示“载入中……”耐心等候,待备份完成后会在清单中多出以当前时间命名的备份文件。

> 若需要将已备份的tar文件存放在电脑中作为恢复的原文件,则可以选择“从系统中下载”此时在上方出现下载链接,右击鼠标选择“目标另存为…”,然后将备份文件保存到相关目录(一般与tftp服务器同一目录)



国威IP电话交换机WS824-NSN9000i选项设置

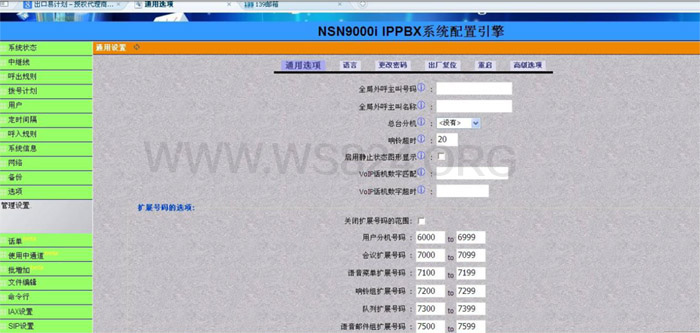

> 选项为系统的通用设置,包括“通用选项”“语言”“更改密码”“出厂复位”“重启”“高级选项”,其中“通用选项”我们一般要修改的是“扩展号码的选项”,分机号码默认是从6000至6299
