国威GW2000硬件说明


更新时间:2020-04-13 13:00 阅读次数:848161 编辑:国威WS848


国威GW2000数字程控电话交换机硬件解释

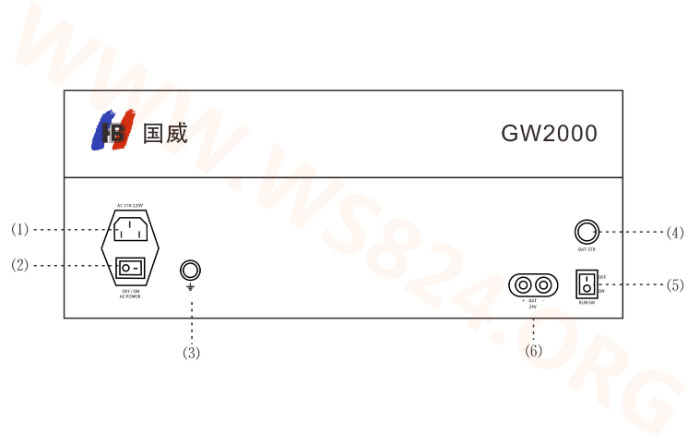

国威GW2000正视图



国威GW2000硬件说明
1:110-220VAC电源输入接口

2:交流电源开关

3:地线接口

4:电池启动按钮

5:设备启动开关

6:24V电池接线处

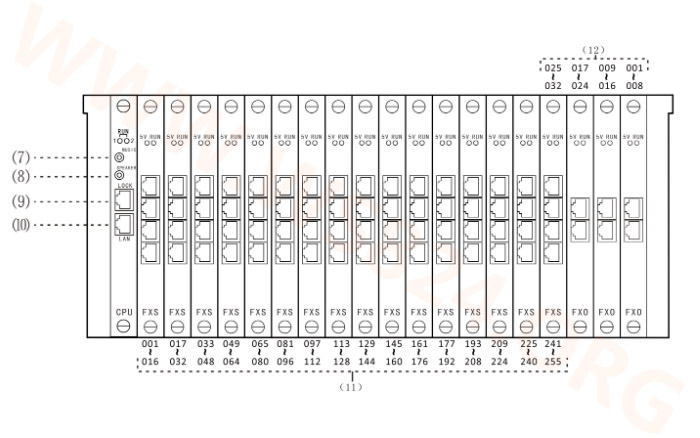

国威GW2000槽位接口图



国威GW2000槽位接口说明

7:外置音乐接口

8:广播接口

9:门锁接口

10:网络接口

11:001-256号分机端口(其中一个端口为系统资源占用端口)

12:01-32号外线端口

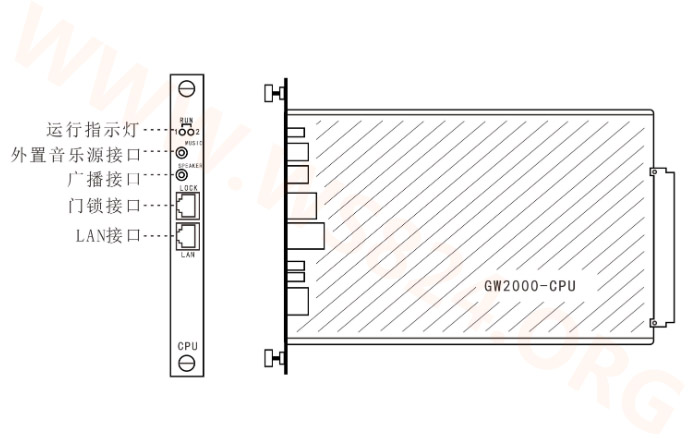

国威GW2000系统CPU板、编号为GW2000-CPU



国威GW2000系统CPU板

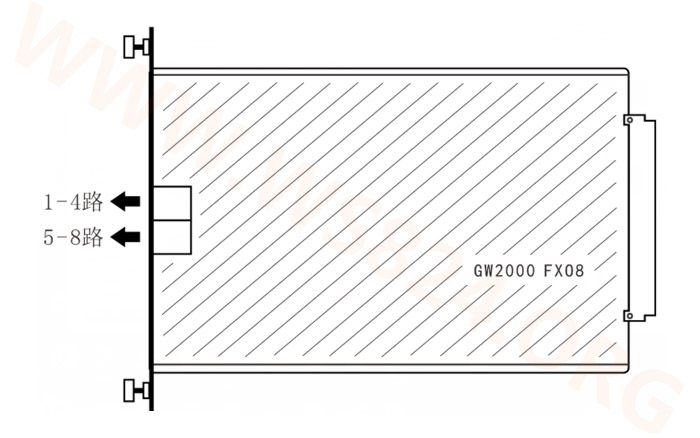

国威GW2000外线板、编号为GW2000 FXO8



国威GW2000外线板、编号为GW2000 FXO8

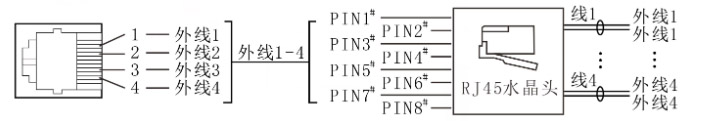

国威GW2000外线板线序



GW2000外线板线序

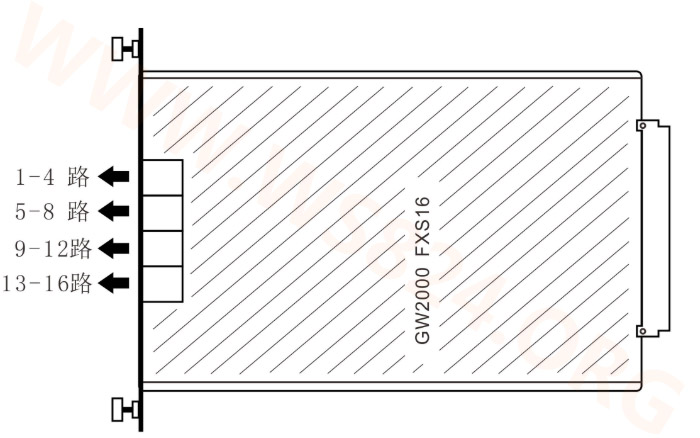

国威GW2000内线板、编号为GW2000 FXS16



国威GW2000内线板、编号为GW2000 FXS16

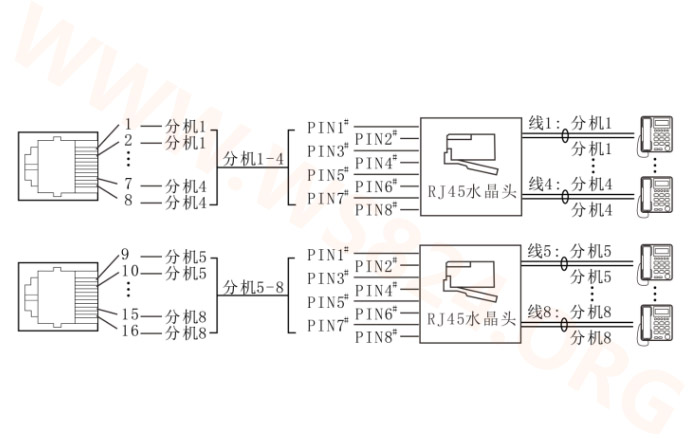

国威GW2000分机板线序为



GW2000分机板线序为




如果本文没有解决您遇到的设置问题:
您可以下载对应国威电话设备型号说明书:http://www.ws824.org/download/
您可以联系国威客服,技术电话:18144823824(微信同号)

文章地址:国威GW2000硬件说明 http://www.ws824.org/function/GW-HB/1937.html
