国威ws824-NSN9000L数字程控电话交换机基本结构

更新时间:2013-12-27 17:57 阅读次数:84879 客服编辑:国威科技



ws824-NSN9000L国威数字程控交换机基本结构



国威ws824-NSN9000L数字程控电话交换机基本结构


 主机柜:包含主控板、音频板、OGM、分机扩展板;

 副机柜:包含副控板、分机扩展板;外线扩展板只有副机柜3有效;
 扩展机框的的定位(扩展的机板、扩展的序列)是以接口板与主控板的连接插座为标志;
 连接主控板的DB2为副机柜1(分机257-512);
 连接主控板的DB3为副机柜2(分机513-768);
 连接主控板的DB4为副机柜3(分机769-992、外线1-128)

 系统满配置为128 模拟中继外线768 部分机或纯992 部分机,最多可接入4路E1中继线路;

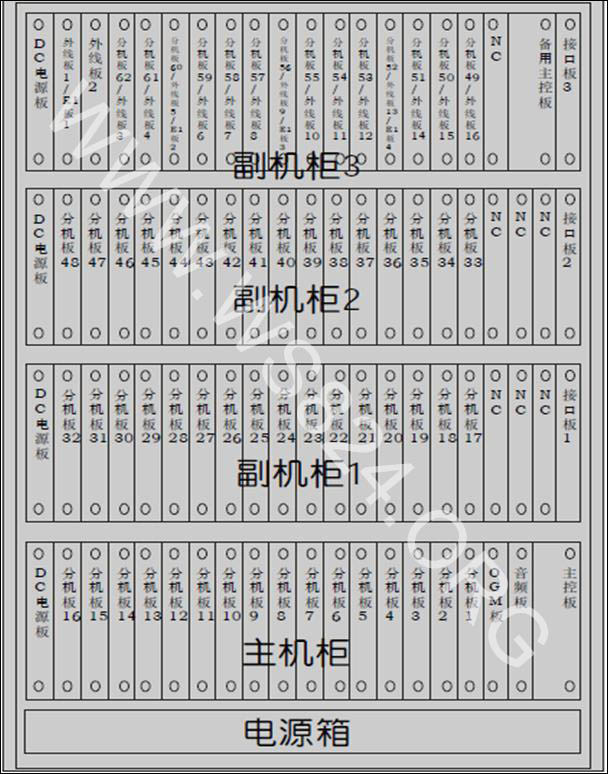

 基本结构由一个主机箱,五个机柜组成,第一层是电源机柜,第二层是主机柜,第三至五层是副机柜。

 电源机柜位于主机箱的最下层,为系统提供48VDC 电源。主机柜及副机柜均通过DC电源板与电源机柜连接。由DC 电源板转换为供系统工作的+48VCD 、+5VDC 、-5VDC 及RS响铃电压(75VAC/25Hz) 。

 主机柜是整机工作的控制中心。从右到左是主控板、音频板、OGM 板、分机板:1~16 、DC 电源板。
 主控板即CPU 板,控制分机板、外线板协调工作,储存工作参数、话单,并提供NSN9000L 管理系统软件接口(RS232-1 ),与电脑进行协调工作。
 音频板提供各种信号音,集成四路75秒电脑话务员,并提供传呼接口、外置背景音乐接口及酒店专用接口(RS232-2 ),指示灯闪烁表示工作正常。
 OGM板集成八路75 秒电脑话务员。
 每块分机板有16 部分机。分机板1-5 槽位兼容016A 、016C、016D,分机端口从右至左为001-256 物理端口,分机号码默认为8001-8256 。

 副机柜1是整机的扩展机柜。从右到左是接口板、分机板17-32 、DC 电源板。接口板1通过DB 连接口与主控板的DB2 进行数据互联。分机板17-32 槽位的分机端口从右至左为257-512 物理端口,分机号码默认为8257-8516 。

 副机柜2也是整机的扩展柜。从右到左是接口板、分机板33-48 、DC 电源板。接口板2通过DB 连接口与主控板的DB3 进行数据互联。分机板33-48 槽位的分机端口从右至左为513-768 物理端口,分机号码默认为8513-8768 。

 副机柜3也是整机的扩展柜,且具备混合插槽功能。从右到左是接口板、备用主控板、分机板49-62 、或外线板1-16、 E1 板1-4、电源板。
 接口板3通过DB 连接口与主控板的DB4 进行数据互联。
 ws824-NSN9000L国威数字程控交换机备用主控板为系统主控板的更换备用板卡,该板卡为选配,安装时需将系统数据备份到该板卡上,然后再安装到副机柜对应位置,该槽位为冷备份功能,不支持无缝切换进行系统热备份的方式。
 分机板49-62 槽位的分机端口从右至左为769-992 物理端口,分机号码默认为8769-8992 。
 外线板1-16 槽位的外线端口从左至右为001-128 端口,每块外线板可接入8路模拟中继板
 ws824-NSN9000L国威数字程控交换机E1板1-4 槽位的每块E1 数字中继板支持开通个端口通道,同时使用为30个语音通道,数字中继端口从左至右也为001-128 端口,整机最多支持同时使用任意120 个E1语音通道。
