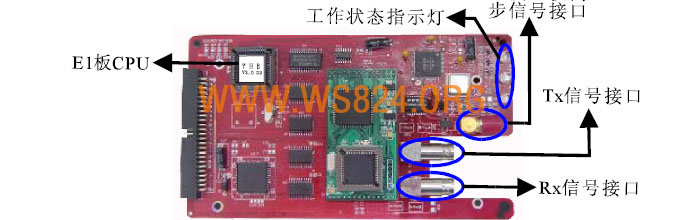

WS824(5D)-E1(PRI)板


WS824(5D)-E1(PRI)板


说明:
A、LED3:(链路或告警指示灯):常亮代表链路正常无告警,闪烁代表链路正常有告警,不亮代表链路不正常;
B、LED2:(同步丢失指示灯):常亮代表有同步丢失,不亮代表没有同步丢失;
C、LED1:(载波丢失指示灯):常亮表示有载波丢失,不亮代表没有载波丢失;
D、供电,信号输入 、输出采用50P排插与槽位板相接。
