光纤电话是什么意思?管廊光纤电话机怎么接线?防水防爆话机光纤组网方案

光纤电话是什么意思?


光纤电话英文名:Fiber telephone、Fiber Handset、Fiber Speaker Amplifier Station

光纤电话可以通过光缆(光纤)传输的语音信号的终端设备。一般部署在网络的第三/四层(接入层/应用层)。

近年以来,光纤语音电话发展迅速。光纤紧急电话节点主机系统凭借传输距离长(***远120KM) 、抗干扰性强,部署成本低等优点,在高速路、城市隧道管廊等场景得到广泛应用。

------------------------------------------------------------

光纤电话分类有哪些?


按传输组网协议分类,分模拟电话和IP网络电话。

光纤模拟电话,遵循标准模拟普通电话,利用PCM复用设备接入光网络,核心交换设备为程控交换机。在布线方式上多采用手拉手级联方式。

光纤IP网络电话,遵循VoIP通讯协议,利用PON和PTN设备接入光网络,核心交换设备为OLT、IP语音服务器、软交换等。

PTN IP光纤电话

EPON IP光纤电话

GPON IP光纤电话

三种设备均为IP光纤电话型式,布线方式多采用手拉手级联和星型汇聚方式。



PTN框架光纤电话系统分类和设备型式:


光纤电话接入主机:大型多光口多电口机架型核心局端交换机,接入包括大型IP语音网关(300-1000门,IP并发100门以上),数字程控交换机,录音系统,广播系统,监控系统等设备。也有部分交换机厂家,可以提供多功能IP语音服务器,集成了数字程控、IP语音网关。(请注意这是有源光网络PTN模式下的接入主机,与PON组网模式下的OLT无任何关联!请勿混淆,切记!)


管廊光纤电话主机(光纤电话节点主机):带有汇聚/级联功能的环网管理型以太网交换设备,符合IP65防水防尘要求(部分设计院要求防爆),提供1进多出的光网络接口,部分设计院称呼为管廊分机电话主机。我们认为,光纤电话节点主机,是更加贴切和便于理解的称呼。


光纤紧急电话机:具有光网络接口的防水/防爆电话机,如有环网自愈功能,且具备下联光口/电话口,则可作为节点主机使用,一般作为副机使用。


光纤紧急电话副机:在不同的方案中,定义不同。如在光缆电缆混合组网中,电话副机则为模拟制式防水/防爆电话机,在北京和广州地区,已经出现一种新的组网方式,副机是防水/防爆IP话机,IP话机通过调用ACU的网口接入,在全光纤方案中,则为具有光网络接口的防水/防爆电话机。

------------------------------------------------------------

光纤电话和普通电话的区别?


传输介质:光纤电话通过光纤光缆,普通模拟电话机通过电话线线传输。

传输距离:光纤电话可以传输20KM,或者更远的百公里。普通电话一般传输10~1000米,特殊规格(1.0电缆)可以传输10KM,这种超长距离多用于煤矿等场景。

防护等级和场景:光纤电话防护等级可以做到IP67,IP68,多用于室外等恶劣环境。普通电话一般用于室内,普通防护等级。

外壳材质:光纤电话有铝合金、冷轧铁、不锈钢、ABS高强、SMC复合玻璃钢、DMC复合玻璃钢,普通电话一般用聚碳酸酯等PC塑胶原料。


------------------------------------------------------------

(管廊)光纤电话线怎么接?

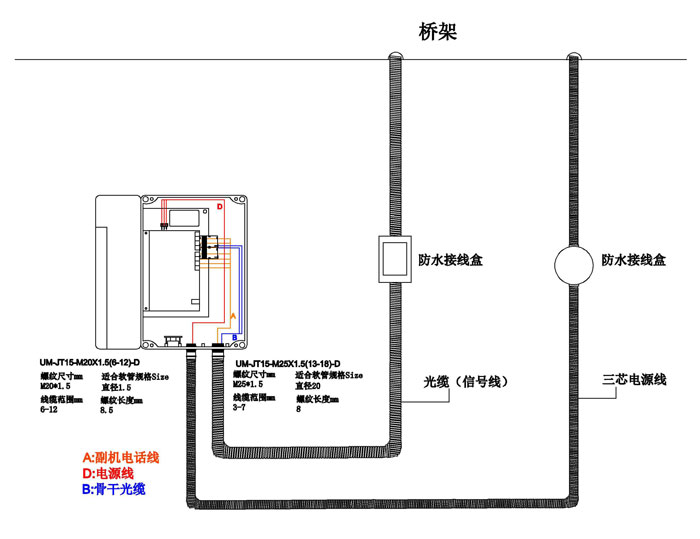

隧道管廊光纤电话节点主机涉及线有:电源线,环网(骨干/子环网)光缆,光纤电话节点分机线,扩音喇叭线,报警灯线等。




------------------------------------------------------------

防水光纤电话机介绍


防水电话机英文名waterproof telephone 因其在工业级领域应用较多,工业电话机也要求防水,所以在日常称呼中,二者混用。

从本质是来看定义,防水电话机属于固定电话中特种电话分类。

按照使用环境和强度,又可分为消费级防水电话机、工业级防水电话机两大类,军用户外野战防水电话机因使用和保密原因,不在此次介绍范围之列。

在具体分析两大类电话之前,首先需要了解防水等级、依据、描述。

根据IP防护等级定义该电话机的防水性能。 依据则是《GB4208-2008 外壳防护等级》。


民用消费级电话

在日常生活中,***多的应用场景为卫生间、浴室。使用单位多为家庭和酒店。

一般来说,我们只能认为该电话机具有生活防水功能

大部分国内厂商也没有标注相应的IP防水等级代码。从两大电商网站上销量前100名产品中,我们没有了解到相关产品的防水等级。所用关键词:浴室电话机 卫生间电话机 家用防水电话机 ?从外壳防水性能比对,该类产品严格意义上,不防水。 同时我们也无法确定是否做了防潮处理。

还有一种应用场景,可以归类到消费级产品。公用电话机包括校园室外电话机,监狱系统专用电话,景区求助电话。这种产品对防护等级要求不高,一般为IP54即可。


工业级防水电话机

我们可以从设计、材料和工艺三方面分析一款防水电话机的防水性能

先说设计,在防水领域,一般来讲分为两种防水,一种是结构性防水,一种是工艺性防水。

结构性防水,顾名思义,就是ID工程师团队在设计阶段,凭借自己对防水结构的理解,设计出一款具备一定防水性能的电话机。如何把液体、潮气隔绝在电话机之外,采用何种结构,至关重要。 在国内,已经有相当出色的设计。

材料和工艺,针对材料,请参考之前我司的文章《工业电话机科普》

工艺只能简单来说,采用镀膜防水。配合相对应的材料,可以很好的保护电话机。在国内,主流厂商已经开始从IP54逐步演进到IP65甚至IP66-68防护等级

注意:任何防水电话机相对应的防护等级,只针对未开启外壳状态。任何拆机行为发生之后,该防护等级即失效。所以我们强烈建议集成商、弱电工程商在订购阶段即告知使用环境和需要的外接接口(RJ11/RJ45/SC)

防护等级虚标

因为市场原因,各种渠道竞争激烈。尤其在招投标领域,我们已经发现,一些集成商采用IP54的防水电话机充当IP65去竞标,一些小品牌虚标自己的产品有IP65以上的防护等级。对于这种国情包括百元级的产品,我们深表理解,生活都是不易的。但是我们真心建议,这种产品***多***多用到工业基本防护领域,千万不可应用到国防通信、隧道、管廊等场景

价格:

在中国能源行业,尤其是石油石化、电力、煤炭这三大行业,对于该产品要求较高。早在上个世纪80年代初,就有引进国外品牌防水电话机,但是价格,令人瞠目结舌的高。


------------------------------------------------------------


隧道管廊防水光纤电话推荐

隧道防水电话机英文 Tunnel Waterproof Telephone,隶属于特种电话类目下,工业防水电话。也可以归类到公路紧急电话系统-路侧紧急电话分机 (Roadside Emergency Telephone),在国外有一种称呼叫Police Box,在公路旁指的就是公路紧急通信电话,在隧道中指的就是隧道防水电话。


工业防水光纤电话机,支持多种制式和接口,模拟话机支持数字程控交换,IP话机支持SIP2.0会话协议,可与任意SIP语音通信系统匹配对接,支持超宽电压输入范围,可提供12V DC或220V AC电源输入。产品专门针对工业生产现场、城市地下管廊、公路隧道等特殊应用场景开发,采用阻燃ABS机身,无风扇设计,低功耗,抗干扰能力强,同时搭载的号筒扬声器可替代传统广播系统,可实现双向对讲与广播系统融合应用,IP话机支持远程WEB调试和统一网络管理,特别适合大规模部署。IP话机预留多个I/O口可实现视频联动、报警联动、门禁控制等定制化功能,符合平台化、联动化等行业趋势。



工业防水话机

工业级嵌入式处理器,性能强劲,稳定可靠。

ABS+GF机身,IP65防护等级,防尘/防水/防潮。

标准RJ11,IP话机双RJ45网口设计。

可搭载5~30W外置号筒扬声器。

工作温度:-30°C ~+60°C。


优势特点

模拟话机支持标准3.4K频段,IP话机支持20~8KHz超宽采样率。

系统扩展兼容性强,模拟话机支持任意品牌程控交换机,IP话机支持标准的SIP2.0为基础的SIP语音系统。

IP话机支持G.723、G.711、G.729多种语音编解码。

支持全双工对讲功能,支持扩音对讲功能。

IP话机扬声器及话筒的灵敏度可通过WEB或调度台远程设置。

超宽工作电压:12VDC(9-18V) 或 220VAC(100-240VAC)。



隧道防水电话机的典型应用场景

高速公路隧道,铁路穿山隧道,铁路下穿涵洞,城市地下快速路隧道,城市过江隧道

***近几年也有城市在高架和地下综合管廊中使用

相关标准参考

《JT∕T 703-2007 高速公路紧急电话系统》

《GB4208-2008外壳防护等级》

制造商(工厂)分布

广东、江苏、浙江

引用材料/标准:

1.《城市综合管廊工程技术规范 GB50838-2015》

2.《JT∕T 703-2007 高速公路紧急电话系统》

3.《电力工程电缆设计规范 GB50217-94》

4.《自动电话机技术条件 GB/T 15279-2002》

5.《外壳防护等级 GB4208-2008》

6.《IEC 60529:2001》


------------------------------------------------------------

光纤电话和数字程控调度交换机/IPPBX组网


在2010年左右,国内部分友商利用PCM复用原理,把模拟信号直接转成光信号,实现了电话长距离传输,但因为成本高昂,不具备可复制性,同时也无法满足部分业主单位和应用场景,尤其是高速公路和城市地下管廊项目对于应急备份能力的要求。

新一代环网光纤电话系统利用RSR和快速生成树协议,实现了环网网络连接,倒回自愈(应急备份能力成倍提高),同时成本与PCM复用原理的系统相比,大幅降低。是符合现有高速公路和地下管廊要求的***可选项。至于需不需要单独成环组网,组网成本的高低。


如何利用数字程控交换机作为通信主机,实现光纤电话组网

一般来说,这种方式是比较适合原有数字程控交换机余量较多,同时该品牌也支持IP板的插入。

实现方法:数字程控交换机上的IP语音板网口——光纤电话接入主机网口

典型配置: 数字程控交换机任意,增配IP语音板(一块),256 SIP 话机注册,128 IP并发


如何利用IP PBX作为通信主机,实现光纤电话组网

也就是用纯IP电话服务器作为主机,实现方法更简单。

实现方法:IP PBX网口——光纤电话接入主机网口

典型配置:IP语音服务器(一台),300-1000SIP话机注册,100 IP并发,16FXS/32FXS/128FXS/256FXS模拟电话口作为中心机房通信使用.


现有光纤电话系统的缺点

对于通信主机而言,我们认为如果真正要实现应急备份,从合理的设备角度来看,是应该在中心机房部署两部同样规格的电话交换机,同时具备宕机自动切换功能。

而且从网络角度看,环形网络只是实现了自愈倒回,跳开故障的节点,保证其他节点正常运行,并没有实现真正的线路和设备备份。



设备定义解释

光纤电话接入主机一般来讲,就是多光口交换机,以2光口为基准叠加,标准配置为8光口(4对,可组4环),从适配成本考虑,由光纤电话厂家提供,也可要求通信主机厂家提供,不建议自行配置。部分地区称呼为光纤控制单元。

光纤电话节点主机可分为机柜型/ACU箱型/电话型,除了机柜型只能部署在设备间的19U 标准机柜之外,ACU箱型和电话型均可任意部署在设备间,投料口,通风口等区域。

光纤电话防水副机和防爆副机可分为电缆型,网线型和光缆型。

------------------------------------------------------------

隧道管廊光纤电话组网方案


光纤紧急电话组网可分为PON和PTN两大类。

其中PTN组网为我司和国内设备厂商主要组网框架方案依据,绝大部分系统集成商以此框架进行系统集成。

PON组网相比较PTN具有很多优势,更合适接入层。同样,运维成本更高。

PTN组网更适合传输层,是解决电缆型组网方案中距离无法超过10公里的问题(5公里后就开始衰减)***经济、可行的组网框架。

本文主要讨论PTN组网框架下,各种光纤紧急电话组网方案。


A.程控光纤紧急电话方案—技改升级方案

该技术方案是***主要目的是实现节约项目整体资金,平滑过渡升级。

往往该方案的前提是甲方单位已有内部程控电话交换机且数量庞大,接口资源足够,原始布线合理且预留一定空间,只需要重新布线,而无需升级中心机房骨干交换设备。

该方案从整体成本来看,特别适合高速公路管理部门、城市轨道交通管理部门升级原有电缆型电话至光纤紧急电话。

优点:

1施工便捷,中心交换设备无需购置,项目整体投入不大

2方便一部分以程控交换为主的通信集成商快速切入光纤紧急电话市场

3成熟稳定,物理层面依旧是程控交换机为骨干设备,独立组网,避免以太网瘫痪对电话系统的影响,降低相关运维人员的学习成本

缺点:

1前提条件苛刻,资金紧张的单位和部门,往往没有预留足够的施工空间和接口资源

2没有环网自愈功能,只能实现级联式布网,一个节点出问题,整条光纤后续节点皆无法工作

3适合300门以内线路升级,超过500门整体预算并不经济


B.IP全光纤紧急电话方案—全环网自愈技术方案

该方案是目前***为先进的组网方案。全国其他地区,还是以半光纤半环网为主。

全链路采用IP数字通讯,全光纤布局,可实现全网任意两个话机之间的通话,任何一部分机出现故障,均不影响其他节点和分机。

优点:

1***一批城市设计院提供的参考图纸,已开始采用该方案

2全IP语音交换设备的引入,彻底突破了单链路话机数量的限制

3任意单点设备的故障,不会影响整体

4不仅仅作为电话机单独存在,可接入摄像头、温湿度传感器等设备(预留RJ45网络电口)

5全千兆物理网络覆盖,全环网自愈时间<20ms(私有协议)-50ms(公有协议)

缺点:

1对于施工单位来说,该套方案属于***费力的方案,施工的时候,需要两根光纤跳线(尾纤)同进同出,全链路单模6/8芯电缆也需要***少占用到4芯,对于工程单位来讲,工时比其他任何方案都要高。如果不计算进去,往往会出现超支的结果(友情提醒,不可用2W/公里作为施工预算,必亏)

2全环网要求每部分机(副机),需要提供至少2个光纤接口

3整体预算成本***,布线施工费时费力,市场上仅有两家厂商可提供该设备


C.IP全光纤紧急电话方案—半环网汇聚型自愈技术方案

该方案是为了降低整体预算的“退半步”目的。

在光纤电话节点主机布线中,实现环网布局,任意节点主机瘫痪,不影响其他节点的通信。

鉴于副机数量往往3到5倍于主机,半环网组网中,只要求分机(副机)提供一个光纤接口即可。同样也能实现全网任意话机的通讯需求

优点:

1相比较B方案全光纤全环网,整体预算降低,施工难度降低,布线要求降低

2节点主机环网组网,具有自愈环功能,自愈时间<20ms(私有协议)-50ms(公有协议)

3主流,根据***近交付的管廊光纤电话中,绝大部分采用的是该方案

缺点:

1节点主机故障,下联的分机全部瘫痪

2虽然降低了对分机光纤接口的要求,却增加了主机的光口数量。节点主机需要提供至少3+N个光纤接口(N为分机数量)

3整体预算成本依旧较高,只适合沿海发达地区选择


D.IP光纤电缆紧急电话方案—半环网汇聚自愈技术方案

该方案适合中西部地区,(成都、沧州、包头等),也适合东部预算紧张的城市。

在骨干链路中,采用光纤环网组网。

在主机分机链路中,采用电缆汇聚组网。

可以这么说,这是光纤紧急电话组网方案中,成本***为低廉的方案。

也是施工难度***小的一个方案,省时省力。

优点:

1整体方案预算低廉

2实现了骨干链路IP数字化

3方便工程施工单位作业

4对分机没有电源要求(既分机无需电源布线)

缺点:

1光纤电缆混合型,无法完全避免燃气舱的起火隐患

2对节点主机内置集成电路要求更高

E.IP混合光纤紧急电话方案—燃气舱布线思路

介绍完ABCD方案4种方案,相信大家对管廊光纤电话已有大致了解。

现在讲讲,防爆电话机在燃气舱如何组网。

请仔细查看手里的设备清单,如果列了防爆电话机,那么可以采用两种方式。

B+D或者C+D即可。即从非燃气舱内的节点主机上预留的电话线口(RJ11),引出到燃气舱。

或者采用成本更高的光纤防爆分机,从普通舱引出光纤进入燃气舱。(一般不建议采用,成本太高)

------------------------------------------------------------

光纤电话常见问题


Q:光纤跳线,单模单纤好还是单模双纤好?

A:我司可提供双纤接口和单纤接口,默认出厂为单模单纤。

判断依据

如果该链路只承担电话系统功能,单纤更为合适。

如果需要承载融合通信(视频、语音、监测),建议使用双纤。

单双纤在光纤资源紧张的前提下,单纤更为合适。

从施工角度来看,更明显是单纤方便。

但是从设计院角度出来,从整个系统角度看问题,双纤更为保险。

综合上海和北京设计院所要求的6/8芯光缆来看,采用的是单纤双模(双工)接口。

尽管单模单纤对于光模块和SFP模块的成本高一点,但是方便用户的角度,以及另外行业的应用情况来看,单模单纤也许是***的组网考量。


Q:光纤有SC/LC等接口,你们的光口是哪种?

A:我司百兆光纤电话机默认为SC接口, 千兆光纤电话默认LC,可定制其他接口。


Q:光纤紧急电话机市场价格为多少?

A:综合国际市场来看, 光纤防水电话机价格在5000-15000/台。

作为管廊光纤电话机,国内批发均价

主机3000-8000元/台(防爆主机5000-15000元)

分机(副机)2500-6000/台(防爆分机5000-15000)
