调频偶极子天线 定向 高增益 窄带 车载

调频偶极子天线

产品简介:主要用于调频广播发射系统,接收调频发射机输出的射频功率信号,***率地将该信号发射出去。可使用多个天线组成多层天线阵列以提高发射天线的增益。

技术参数:

1.频率范围:87-108MHz

2.增益值:13dBd

3.垂直极化方式

4.可根据地理位置满足不同的辐射覆盖,便于合组成多辐射元直线天线阵

5.采用高强度不锈钢材质,抗风化、抗耐磨

6.可在铁塔或桅杆上安装使用



--------------------------------

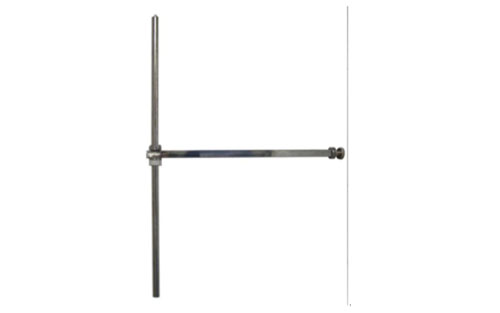

定向单偶极子天线


产品简介:垂直极化方式,易于安装.

技术参数:

1.接收频率范围:87.5-108MHz

2.达到增益:4.6dBd

3.辐射方式:定向辐射,组阵灵活

4.方式:垂直极化

5.材料:不锈钢振子

6.可按要求进行零点填充和波束下倾

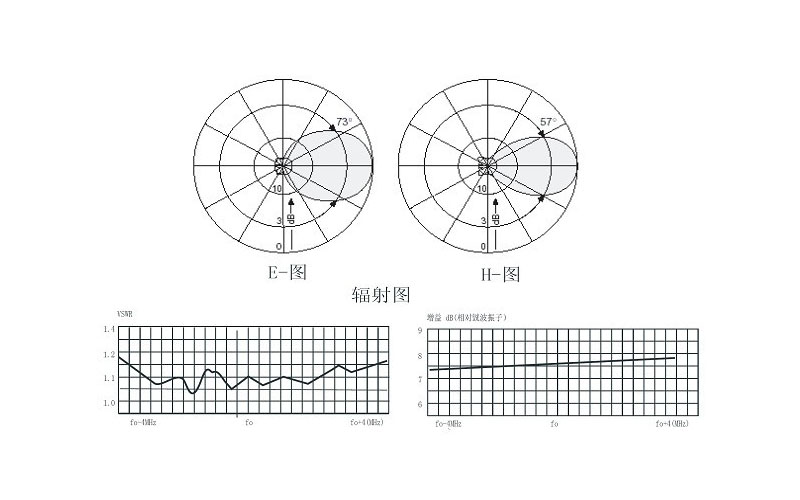

电气性能

机械性能

输入阻抗

50欧姆

尺寸

2000X1400X1075

频率范围

87.0-108MHz

重量

28Kg(不锈钢反射板)40Kg(热浸锌钢反射板)

额定平均功率容量

1KW/3KW

安全系数

3(风速226KM/h)

输入接口

L27-50K IF45-50K

负荷

750N(风速150Km/h)

全带宽

<1.16

材料

反射板:不锈钢/热浸锌钢

极化方式

垂直


振子:不锈钢

增益

4.6dB


内导体:铜(镀银)

半功率角

垂直面 + 8


保护罩


水平面 + 150



雷电保护

直接接地


侧柱

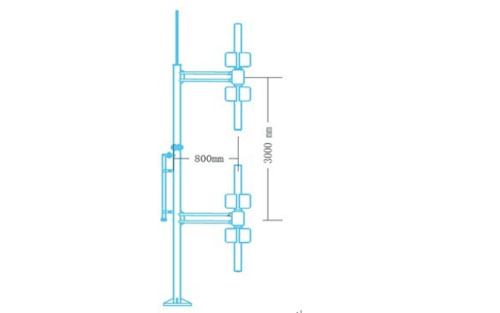

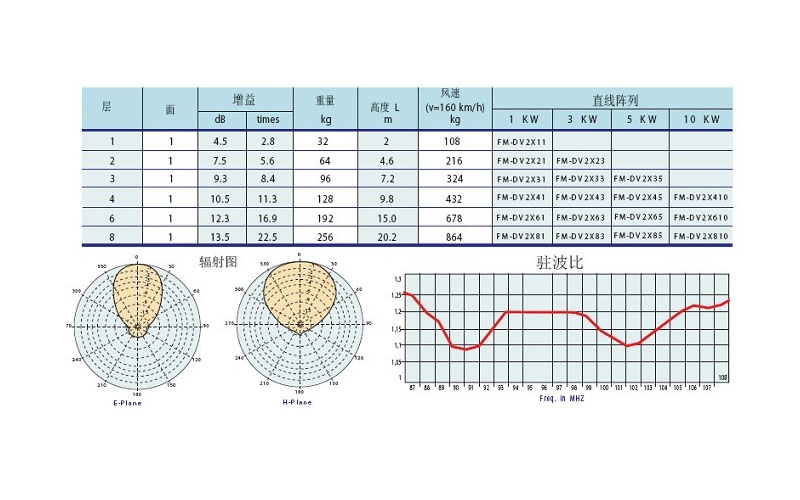

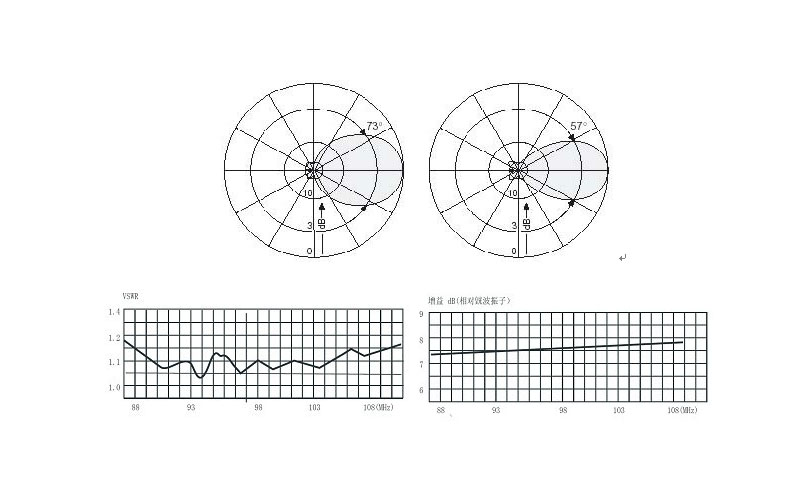

天线阵列参数:

----------------

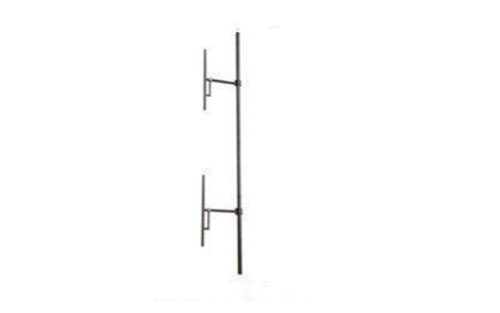

高增益窄带调频偶极子天线

产品简介:

该天线适用于高增益、高功率、窄频带使用场合。垂直极化、全向辐射可组成直线天线阵,可按要求进行零点填充和波束下倾,内功分器设计使天线可靠性极高。

技术特征:

1.频率范围 87.0-108MHz

2.工作带宽 6.2MHZ(频率可调)

3.天线增益 6.5dBd

4.极化方式 垂直极化

5.天线组阵 直线天线阵,以每2层叠加

6.天线主材 铜、304不锈钢材料、聚四氟乙烯

7.保护罩 高强度抗氧化环氧树脂玻璃钢

8.零点补偿 可根据要求进行零点填充和波束下倾

9.结构形式 可靠性高

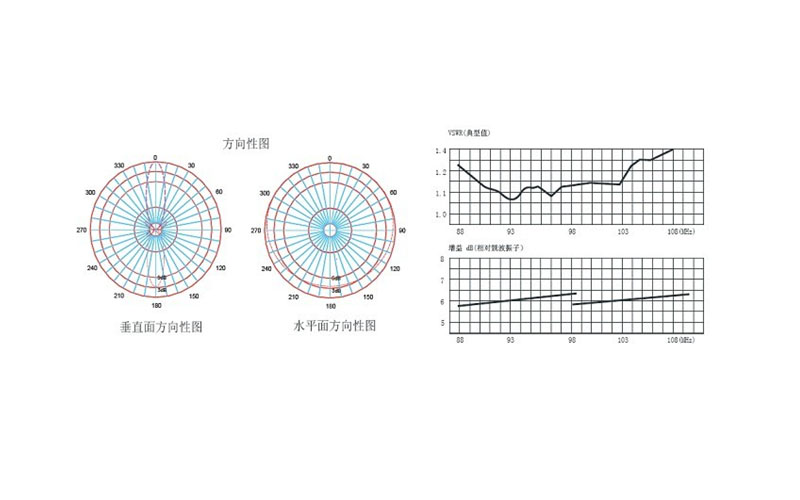

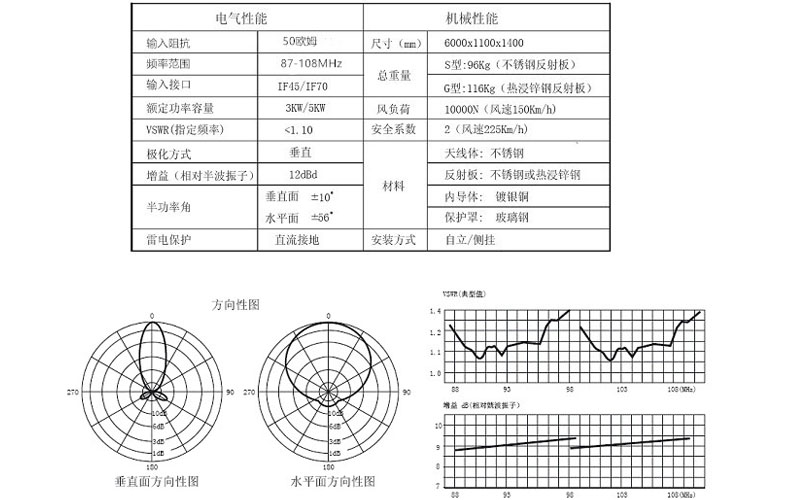

技术参数:

电气性能

机械性能

频率范围

87.0-108MHz

尺寸

5000x1100x300

输入阻抗

50Ω

重量

48Kg(天线)

68Kg(包括夹具)

输入接口

IF45/IF70/IF110

风负荷

4010N(风速150Km/h)

额定平均功率容量

1KW/3KW/5KW/10KW

安全系数

2(风速225Km/h)

VSWR(指定频率)

<1.08

材料

硬馈: 304不锈钢

极化方式

垂直

振子: 铜、304不锈钢

增益(铜振子)

6.3dBd

内导体:铜(镀银)

半功率角

垂直面±9

水平面±150

保护罩:环氧树脂玻璃钢

雷电保护

直流接地

安装方式

自立/侧挂

-------------------------------------

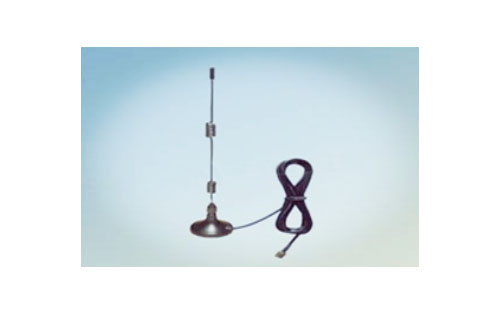

车载天线

产品简介:

频率在87-108MHz,可根据天线长度调节频率;型号稳定,小功率(0-100W)发射机可用。

技术参数:

1.频率范围:87-108 MHz(频率可调)

2.频带宽度:3 MHz

3.瓦***输入功率:100W

4.阻抗:50Ω

5.辐射范围:***

6.极化:垂直极化

7.增益:2.15dBi

8.避雷保护:直流接地

9.驻波比:<1.5

10.规格:高度 630-815mm

11.天线接口:SL16

12.底盘:19.6±0.1mm 直径

13.配5米连接线

14.元材料:铝合金

15.重量:0.55Kg

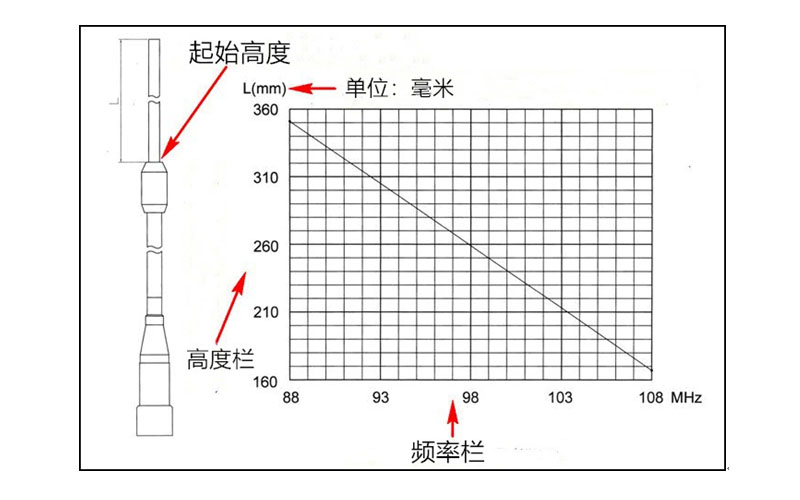

频率调节表



---------------

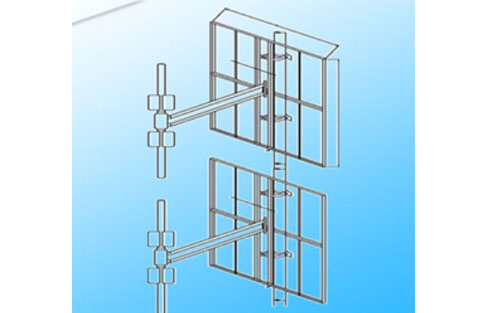

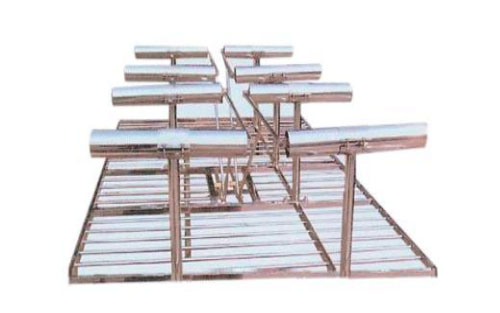

四偶极子天线

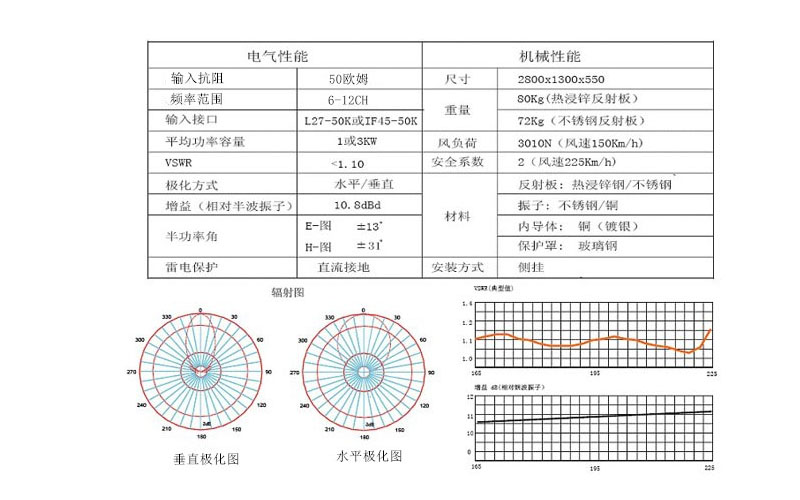

采用高耐磨,耐腐蚀不锈钢及铜振子材料制作而成,抗震防雷强度大,运行频率范围6~12CH,增益达到10.8dBd,易组成天线阵。



四偶极子天线

 ------------------------------

双偶极子电视发射天线

产品特征:

1.悬挂方式:侧挂式

2.带宽:宽带天线

3.接地方式:直流接地

4.材质:高强度、抗腐蚀不锈钢材质

5.极化方式:垂直极化

电气特性

机械特性

频率范围

1~5CH

风负荷

165kg.

155km/h

输入阻抗

50欧姆

重量

36kg.

增益

8dB

***风速

210km/h

极化

垂直或水平极化可选

桅杆直径

φ50-100mm

电压驻波比

< 1.10 ( 频率指定)

外形尺寸

4500x3500x1500mm

< 1.30 ( 全带宽)

3000X2000X1100mm

额定输入功率

1KW /3KW/5KW/10KW

材料: 夹具

热浸锌钢

组阵

特别适合阵列

辐射体

不锈钢

自由组合各种辐射图

绝缘支撑

聚四氟乙烯

输入接口

L27-50K(1KW) IF45-50K(3KW) IF70-50K(5KW )IF110-50K(10KW)

内导体

镀银铜



---------------

定向高增益双偶极子天线

产品简介:传输稳定,适合专业电台使用

产品特征:

1.悬挂方式:侧挂式

2.带宽:宽带天线

3.接地方式:直流接地

4.材质:高强度、抗腐蚀不锈钢材质

5.极化方式:垂直极化

电气特性

机械特性

频率范围

1~5CH

风负荷

165kg.

155km/h

输入阻抗

50欧姆

重量

36kg.

增益

8dB

***风速

210km/h

极化

垂直或水平极化可选

桅杆直径

φ50-100mm

电压驻波比

< 1.10 ( 频率指定)

外形尺寸

4500x3500x1500mm

< 1.30 ( 全带宽)

3000X2000X1100mm

额定输入功率

1KW /3KW/5KW/10KW

材料: 夹具

热浸锌钢

组阵

特别适合阵列

辐射体

不锈钢

自由组合各种辐射图

绝缘支撑

聚四氟乙烯

输入接口

L27-50K(1KW) IF45-50K(3KW) IF70-50K(5KW )IF110-50K(10KW)

内导体

镀银






--------------------

车载圆极化调频广播发射天线

产品简介:适合专业电台调频广播车队广播及现场转播使用。频率在87-108MHz,可调节频率;信号稳定。

频率在87-108MHz,可调节频率;信号稳定,功率(100W-1000W)

技术参数:

1.频率范围: 87-108 MHz(频率可调)

2.频带宽度: 4 MHz

3.功率: 00W-1000W

4.阻抗: 50Ω

5.辐射范围: ***

6.极化: 圆极化

7.增益: 2dB

8.避雷保护: 直流接地

9.驻波比: <1.5

10.规格: 300mmx900mmx1000mm

11.天线接口: SL16

12.底盘: 19.6±0.1mm 直径

13.配线长度: 配5米连接线

14.原材料: 不锈钢

15.重量: 3Kg

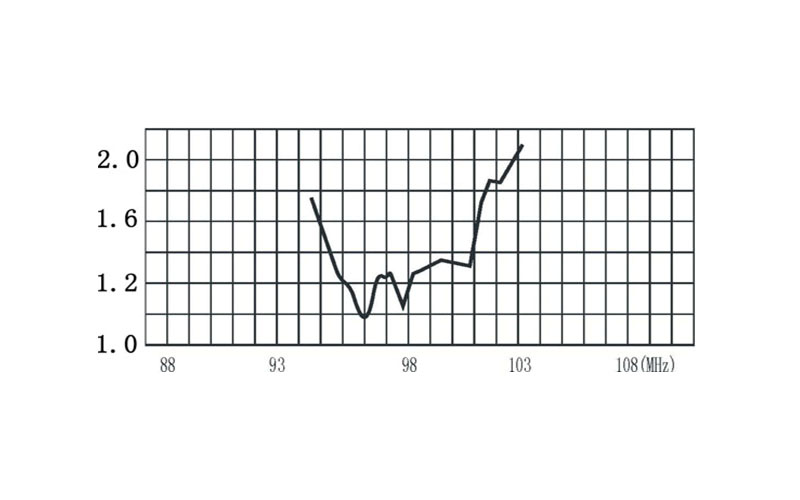

VSWR(典型值):

车载圆极化调频广播发射天线
