SIP融合语音综合指挥调度系统

在相关部门机构已建设语音通信系统的情况下，为充分利用已建的通信系统，避免重复建设，节省成本，可通过SIP中继接口或TSAPI等相关接口实现与已建的通信系统的联动，集成SIP融合语音综合指挥调度系统的相关资源，保证指挥中心对各类指挥业务、活动现场的综合指挥功能。

SIP融合语音综合指挥调度系统设备组网介绍：

核心通信服务器：可提供系统所需的通信服务，实现网内用户的语音交换功能，通过调度台实现相应的语音指挥调度功能。备用通信服务器：作为主服务器的备用服务器，在主系统出现繁忙或故障时，系统可自动切换至备用系统，代替主服务器进行调度通信。

会议资源服务器：单台服务器能提供32-256方会议资源，提供应急系统所需的会商服务，召开多场电话会议，实现多种异构网络下终端的多方通话功能，并可随时呼入联系人实现电话会议，便于会场随时加入相关人员，提高应急效率。

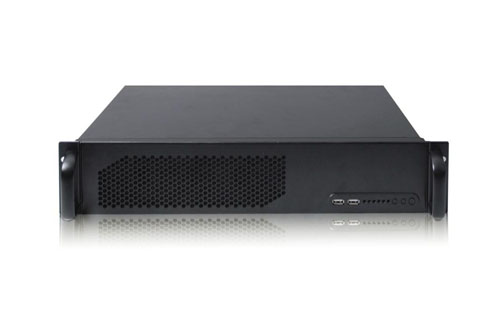

指挥调度-录音录像服务器

数字录音服务器：单台服务器能提供128路录音资源，提供系统所需的通话录音、调度会议录音服务；在处理应急突发事故时，可对任一指挥调度过程记录，以便事后对处理过程进行分析、总结；提供录音管理软件可实现对录音查询、播放、删除等管理功能。

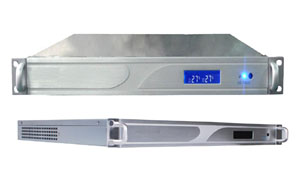

指挥调度-电子传真服务器

电子传真服务器：传真、短信等文字手段作为语音指挥调度的补充手段，确保调度终端用户更为准确有效地接收调度指令。电子传真提供系统所需的多路电子传真并发、传真短信通知、传真邮件通知等功能，实现无纸化传真，满足政府部门应急处置时大容量电子传真并发需求。

短信收发模块/服务器：可以实现群发短信、定时发送短信等短信收发功能，在会议召开前可短信提醒用户会议时间地点，也可以短信方式传递单位新闻公告等。

卫星通信接入服务：系统提供卫星通信系统的接口，实现综合应急指挥系统与卫星通信系统的互联。在其他通信系统出现故障无法应用，或网络无法覆盖到的情况下，卫星通信可以成为应急指挥现场通信的***技术手段，能进行远距离应急通话和数据、图像传送等。

数字/模拟中继网关：提供E1/FXO接口，实现连接PSTN网络或者现有用户PBX。用户PBX可以是各处指挥中心原有的PBX，核心通信服务器可以不经过运营商直接调度原有PBX下的所有分机，从而实现通局互连。

模拟接入网关：提供FXS接口，实现接入模拟用户功能，单模块可提供不少于64路模拟电话接口。

无线接入网关：将无线集群系统、短波/超短波电台接入到IP指挥调度网内，实现手持台与系统内其他通信终端的音频互通。无线通信作为应急指挥现场通信的可靠技术手段，可以辅助领导快速***下达指挥决策命令，实现指挥调度的准确快速控制。

音频接入网关：实现与数字会议及音响扩声系统的互联；领导只要通过会议终端机或者麦克风即可实现与其他相关人员的通话，不需要关心对方的通信手段。

SBC边缘接入网关：在数据专网部署不到的地方，话机终端可通过公网注册到指挥中心核心服务器，此时通过边缘接入网关实现公私网的互通。

IP话机、可视电话、一键通可直接注册至核心通信服务器，终端支持多归属功能。
